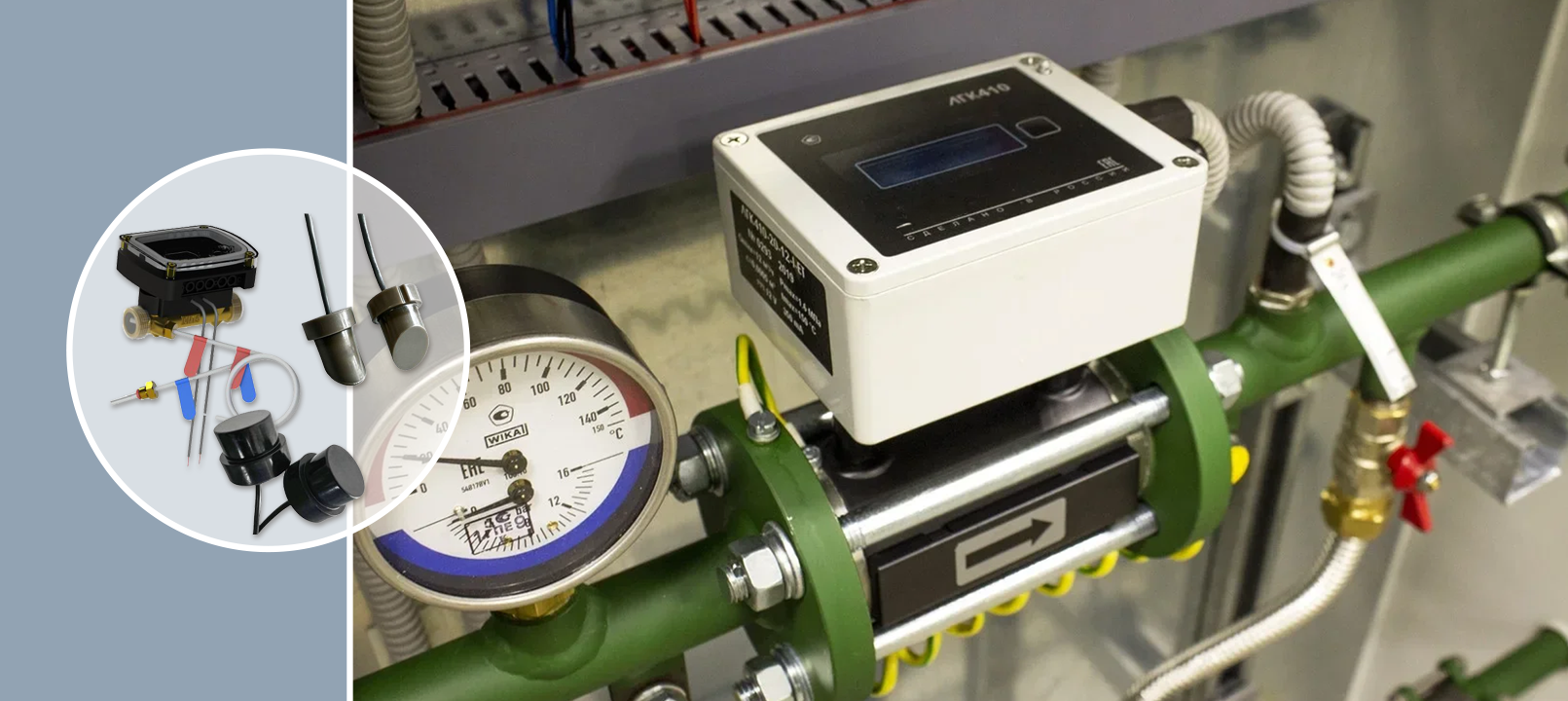

Решения для реализации ультразвуковых расходомеров и теплосчетчиков (материалы вебинара)

18 июня

9 июня состоялся вебинар, посвященный решениям для реализации ультразвуковых расходомеров и теплосчетчиков. Мы подробно разобрали архитектуру современных ультразвуковых измерительных систем – от физических принципов до готовых электронных и механических компонентов.

Ключевые решения, представленные на вебинаре:

• Time-to-Digital Converters (TDC) от Ruimeng – ядро ультразвукового измерения:
• • MS1030 – точность 15 пс, диапазон до 4 мс, режимы энергосбережения (<50 нА), 8 эхосигналов;
  • MS1031 – новинка 2025 года, точность 8,75 пс, диапазон до 16 мс, встроенный LDO и компаратор с нулевым дрейфом;
  • MS5350 – специализированная модель для труб большого диаметра;
• Ультразвуковые преобразователи от Jiakang – готовые решения для жидкости (1…2 МГц) и газа (200…500 кГц), включая корпусированные трансдьюсеры со скошенными излучателями.
• Проливочные блоки и корпуса от Cheemi и Jiakang с прецизионными посадочными местами и встроенными зеркалами для измерений U-типа, в том числе варианты с монтажным отверстием под PT1000 для теплосчетчиков.
• Сопутствующая электроника:
  • операционные усилители (MS86235) и компараторы (MS761) для слабых сигналов;
  • аналоговые коммутаторы (MSUSB30) для многолучевых схем (до 4 УЗ-приемопередатчиков);
  • интерфейсы: RS-485 (MS1285, MS3485), M-BUS (MS721), токовая петля 4…20 мА (SD2421 + HART-модемы SDIC SD2057);
  • источники питания – литий-тионилхлоридные батареи Fanso, EVE и HCB с напряжением 3,6 В, низким саморазрядом и работой до 85 °C.

Важные преимущества продукции:

• Высокая точность и стабильность: TDC на базе линии задержки с отводами обеспечивают пикосекундное разрешение и стабильность измерений.
• Энергоэффективность: режимы глубокого сна (<50 нА) позволяют создавать автономные устройства с батарейным питанием со сроком службы более 10 лет.
• Готовые решения под ключ: от проливного блока до готового корпуса с дисплеем.
• Поддержка сложных условий: решения для горячей воды, газа, труб больших диаметров.

Материалы вебинара

Видеозапись

Презентация

• Решения для реализации ультразвуковых расходомеров и теплосчетчиков
