7 декабря 2012

CreeMEAN WELLLEDILстатья

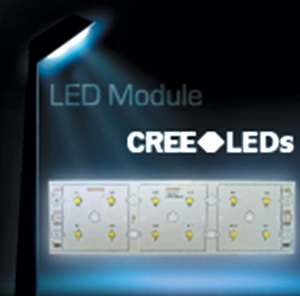

Светодиодный модуль для уличного и промышленного освещения



Компания КОМПЭЛ представляет светодиодный модуль AL-188×56-12XTEAWT-G50, оптимальный для использования в уличном и промышленном освещении. Модуль представляет собой прямоугольную алюминиевую печатную плату размером 188х56 мм c установленными высокоэффективными светодиодами компании CREE серии XT-E (130 лм) в количестве 12 штук. Светодиоды в модуле соединены в одну последовательную цепочку с общим прямым падением напряжения в диапазоне 36…43,5 В на токе до 1500 мА.





Конструкция модуля позволяет установить недорогие блочные линзы (2х2) в количестве трех штук от производителя LEDIL OY. Типом используемой блочной линзы и будет определяться назначение модуля. При использовании линз STRADA-2×2-A-T модуль наилучшим образом подходит для уличного освещения, а при использовании линз HB-2×2 — для промышленного освещения (светильники с большой высотой подвеса).

Основные параметры модуля (параметры указаны при температуре кристалла Tj=85°C):

  •  Световой поток на токе 700/1000мА: 2760/3600лм
  •  Световая отдача на токе 700/1000мА: 108/95 лм/Вт
  •  Мощность модуля на токе 700/1000мА: не более 27/40Вт
  •  Диапазон цветовой температуры: 5300…7000К

Световой поток на токе 700/1000мА:



Для достижения требуемого светового потока необходимо в светильнике использовать несколько подобных модулей, причем подключать к источнику питания их можно последовательно или параллельно. В качестве производителей источников питания можно выбрать MEAN WELL и/или Inventronics. Возможно также заказать и отдельную печатную плату (без светодиодов), в этом случае плата имеет наименование PCB-AL12XT-188×56.

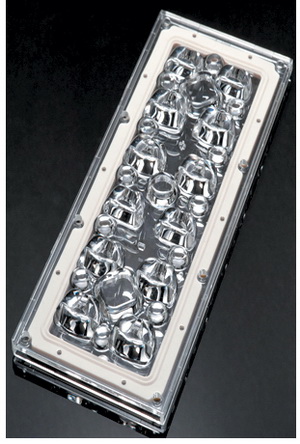

Мультилинза STRADA-IP-2X6-DWC CS12862



Компания Ledil, по праву занимающая лидирующую позицию среди производителей вторичной оптики для светодиодов, продолжает работу в направлении развития блочных линз для освещения дорог и улиц. Новая мультилинза STRADA-IP-2X6-DWC CS12862 устанавливается сразу на 12 светодиодов Cree XT-E или Osram Oslon Square, а кривая силы света схожа с уже существующей на рынке STRADA-2X2-DWC C12362, что следует из названия, и обладает асимметрией в поперечной плоскости. Главной особенностью этой модели является то, что она выполняет сразу две функции: первая — собственно линза, вторая — защита светодиодов от внешних воздействий. Для этого линза комплектуется силиконовой прокладкой, исключающей воздействие окружающей среды на источники света, тем самым обнаруживая преимущество перед своими предшественниками в отпадающей необходимости использования компаундов в оптическом блоке.

Использования блочной вторичной оптики в качестве защитного стекла открывает возможности существенного повышения эффективности светильника. Это достигается в первую очередь за счёт исключения потерь на френелевское отражение, которое может достигать 15% и более. Так же в увеличение эффективности свой вклад вносит повышение коэффициента использования светового потока светильника (не столь явно на первый взгляд) в силу того, что не происходит искажения КСС, формируемой вторичной оптикой.



Гибридный LED драйвер TPS92550: добавь светодиоды!

Микромодули TPS92550 и TPS92551 от Texas Instruments представляют собой готовые источники питания светодиодов, с помощью которых, используя максимум два внешних элемента, реализуется преобразователь постоянного напряжения в постоянный ток, необходимый для управления светодиодами. Такое полностью функционально законченное решение на базе гибридной технологии изготовления позволяет быстро разработать необходимое световое решение без детальной проработки требуемых для преобразователя компонентов.

В модули уже интегрированы все необходимые для DC/DC-преобразования компоненты, а именно — силовой ключ, диод и дроссель. Решение на базе TPS92550/51 позволяет достичь КПД до 95%. При входном напряжении в диапазоне от 4,5 до 60 В типовое значение выходного тока светодиодов составляет 350 мА. Выходной ток настраивается в диапазоне 300…450 мА с помощью одного внешнего резистора.

Модули работают на постоянной частоте переключения 400 кГц (TPS92550) или 800 кГц (TPS92551). Реализована быстрая цепь управления для обеспечения малых токовых выбросов. Присутствующая функция диммирования позволяет реализовать режим ШИМ-димминга на частоте 240 Гц с дискретом 256 шагов.

Среди защитных функций устройства стоит отметить температурную защиту, отключение при недостаточном входном напряжении, защиту в случае обрыва или короткого замыкания светодиодов. Микромодули доступны в корпусе TO-PMOD 7 (подобный TO-263). Используемый корпус позволяет легко монтировать его на плату недалеко от светодиодной матрицы.



Основные параметры TPS92550:





  • Входное напряжение 4,5…36 В
  • Выходной ток 300…450 мА
  • Частота переключения 400 кГц
  • Точность установки тока 3,6%
  • КПД 95%



Основные параметры TPS92551:





  • Входное напряжение 4,5…60 В
  • Выходной ток 300…450 мА
  • Частота переключения 800 кГц
  • Точность установки тока 3,6%
  • КПД 95%



•••
