Покупаем отечественное: светодиодные AC/DC-драйверы «Аргос-Трейд»

9 июля 2012

АРГОСстатьяAC-DCLED

логотип

Российский производитель энергосберегающих осветительных приборов компания «Аргос-Трейд» прошла путь от оптовых поставок электромагнитных балластов до собственного производства электронных балластов, выключателей освещения (датчиков), ламподержателей и энергосберегающих светильников для ЖКХ [1].

Собственные производственные мощности представлены заводом «Аргос-Электрон», расположенном вблизи г. Стрельна Ленинградской области.

В течение нескольких лет ОЕМ-потребителями продукции «Аргос-Трейд» являются крупнейшие светотехнические заводы России: «АСТЗ», «КСЕНОН», «БЛ-ТРЕЙД», «ЛЮМСВЕТ», «ОМТЕК», «НОРДКЛИФФ», БМЗ «Максимум», «Трансвит». Большое внимание уделяется также работе с дистрибьюторскими компаниями.

В 2010 году запущена новая линия по производству энергосберегающих светильников для ЖКХ.

В 2012 году завод по производству светотехнической продукции «Аргос-Электрон» расширяет спектр своей продукции и предлагает недорогие источники питания для светодиодных светильников с активным корректором коэффициента мощности и стабилизацией по току.

Новые источники питания линейки LST ИПСхх [2] ориентированы на применение в системах внутреннего светодиодного освещения коммерческих и промышленно-складских помещений, в светильниках для школ, детских садов, медицинских учреждений, помещений с компьютерами и специализированных промышленных помещений.

Линейка источников питания LST ИПСхх







LST ИПСхх выпускаются в однотипных металлических корпусах размерами 150х39,5х26,4 мм с креплениями под защелки или винты (рисунок 1). Зажимные клеммные соединения позволяют легко и быстро производить подключение источника к питающей сети и нагрузке (рекомендуемое сечение проводников 0,5…1,0 мм2). Некоторые модели имеют возможность ручной регулировки выходного тока.

Внешний вид источника питания LST ИПС 40-700ТР



Рис. 1. Внешний вид источника питания LST ИПС 40-700ТР

Источники питания включают в себя фильтр сетевых помех, выпрямитель, корректор коэффициента мощности, преобразователь напряжения, схемы защиты и управления [2].

Выход и корпус гальванически развязаны от линий питания, сопротивление изоляции не менее 200 МОм при электрической прочности изоляции не менее 2,0 кВ (по любым направлениям — «вход-земля», «вход-выход», «выход-земля»).



Ключевые возможности серий LST ИПСхх:



  • диапазон входных напряжений 176…264В переменного тока и 150…280В постоянного тока;
  • активный корректор коэффициента мощности соответствует ГОСТ Р 51317.3.2 — 99. Типовое значение коэффициента мощности 96…99%;
  • для ряда серий добавлена возможность ручного регулирования тока;
  • уровень защиты от внешних факторов- IP20;
  • КПД от 80% до 91%;
  • естественное воздушное охлаждение;
  • защита от короткого замыкания, от высоковольтных импульсов питающей сети;
  • соответствуют стандартам по электромагнитной совместимости (ГОСТ Р51318.14.2-2006), уровню радиопомех (ГОСТ Р51318.15-99, ГОСТ Р51317.3.2-2006, ГОСТ Р51317.3.3-2008).

Источники питания рассчитаны на подключение светодиодных светильников, состоящих из строки последовательно соединенных диодов. Типовая схема включения представлена на рисунке 2.

Типовая схема включения источников питания LST ИПСхх



Рис. 2. Типовая схема включения источников питания LST ИПСхх

Основные технические характеристики
источников питания линейки LST ИСПxx







Основные характеристики источников питания линейки LST ИСПxx представлены в таблице 1 [3-9]. На сегодняшний день в линейке присутствуют модели для светильников с номинальными токами от 350 до 700 мА различной мощности. Доступны модели с максимальной мощностью от 40 до 60 Вт с фиксированным или регулируемым выходным током. Некоторый минус может заключаться только в том, что подстройка выходного тока — ручная, без возможности автоматической регулировки. Рабочий диапазон температур составляет от -10°С до 50°С или от -20°С до 50°С при влажности не более 95% (без условий, способствующих образованию конденсата), что как раз соответствует требованиям к системам внутреннего основного освещения офисных и коммерческих помещений.

Таблица 1. Основные параметры источников питания LST ИПСxx

Наименование Максимальная выходная мощность, Вт Выходной ток, мА Диапазон выходных напряжений в режиме, В Пульсации выходного тока/выходного напряжения Входной ток/пусковой ток, А (Uвх = 230 В, переменный ток)
ИПС50-350Т 1.2.1.0.1-106 50 350±5% 70…140 0,3 мА 0,2/0,53
ИПС50-350Т-01 50 350±5% 70…140 2 В 0,23
ИПС50-350ТР-2K 50 300…390±5% 70…140
ИПС50-350ТР(240-360) 1.2.1.0.1-115 50 240…360±5% 70…150 0,3 мА 0,197/0,53
LST ИПС50-350ТР(300-390) 1.2.1.0.1-84 50 300…390±5% 70…140 0,53 мА 0,197/0,53
LST ИПС40-700Т 1.2.1.0.1-112* 40 700±5% 28…60 0,3 мА 0,205/0,53
LST ИПС40-700ТР(400-700) 1.2.1.0.1-99* 40 400…700±5% 28…60 0,3 мА 0,205/0,53
ИПС60-700Т 1.2.1.0.1-113* 60 700±5% 40…85 0,3 мА 0,205/0,53
ИПС60-700ТР(400-700) 1.2.1.0.1-114* 60 400…700±5% 40…85 0,3 мА 0,205/0,53
* – новые или планируемые к выпуску модели.

Низкий уровень пульсаций выходного напряжения и тока (и, как следствие, светового потока) позволяет светодиодному светильнику на основе источников питания LST ИСПхх соответствовать установленным для школ, детских садов, медицинских учреждений, помещений с компьютерами и специализированных промышленных помещений требованиям: СанПиН 2.2.2/2.4.1340 — 03; СанПиН 2.2.1/2.1.1.1278-03; СанПиН 2.1.3.2630-10; СанПиН 2.4.2.2821-10; МСанПиН 001-96 по пульсациям светового потока.

Таблица 2. Основные параметры источников питания LST ИПСxx

Наименование Пульсации светового потока, % Тип светодиодов/схема подключения
ИПС50-350Т 1.2.1.0.1-106 <0,1 Не зависит
ИПС50-350Т-01 <5
(4,5…20 шт., 1,6…40 шт.)
CREE MX-6
ИПС50-350ТР-2K <1
(0,4…20 шт, 0,2…40 шт.)
Не зависит
ИПС50-350ТР(240-360) 1.2.1.0.1-115 <0,1 Не зависит
LST ИПС50-350ТР(300-390) 1.2.1.0.1-84 0,2 при Iвых = 390 мА;
<0,05 при Iвых = 300 мА;
Не зависит
LST ИПС40-700Т 1.2.1.0.1-112* <0,1 Не зависит
LST ИПС40-700ТР(400-700) 1.2.1.0.1-99* <0,1 Не зависит
ИПС60-700Т 1.2.1.0.1-113* <0,1 Не зависит
ИПС60-700ТР(400-700) 1.2.1.0.1-114* <0,1 Не зависит
* — новые или планируемые к выпуску модели

Все источники питания серий LST ИПСхх обладают достаточно высокой эффективностью преобразования, зависящей от нагрузки — КПД увеличивается на несколько процентов при увеличении нагрузки. Уровень пульсаций на выходе источников в самом худшем случае не превышает пяти процентов.

Зависимости эффективности источников питания от выходного напряжения для моделей с выходными номинальными токами 350 мА [3-5] и 700 мА [6-9] представлены на рисунках 3 и 4, соответственно.

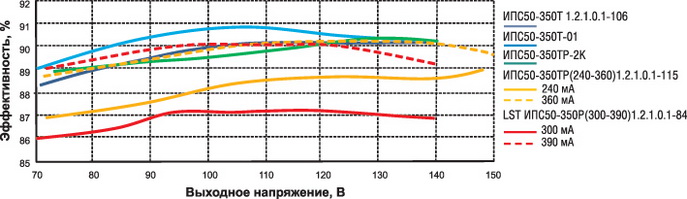

Эффективность источников питания серий ИПС50-350-хх



Рис. 3. Эффективность источников питания серий ИПС50-350-хх



Эффективность источников питания серий ИПС40-700-хх и ИПС60-700-хх



Рис. 4. Эффективность источников питания серий ИПС40-700-хх и ИПС60-700-хх

В среднем, начиная с нагрузки примерно 55…60%, для 350 мА моделей КПД превышает 89%, для 700 мА моделей для этого же порога нагрузки КПД превышает значение в 88,5%.

Линейку источников питания LST ИПСхх отличает высокий коэффициент мощности — более 97% практически для всех моделей при нагрузке свыше 50% (рисунки 5 — 6).

Зависимость коэффициента мощности серий ИПС50-350-хх от выходного напряжения



Рис. 5. Зависимость коэффициента мощности серий ИПС50-350-хх от выходного напряжения



Зависимость коэффициента мощности источников питания серий ИПС40-700-хх и ИПС60-700-хх



Рис. 6. Зависимость коэффициента мощности источников питания серий ИПС40-700-хх и ИПС60-700-хх



Для моделей с регулируемым выходным током максимальное выходное напряжение практически не зависит от выставленного уровня:

  • для ИПС50-350ТР (240-360) 1.2.1.0.1-115- постоянно (150В) при токах от 240 до 332мА и линейно снижается до 139В при 360мА;
  • для LST ИПС50-350ТР (300-390) 1.2.1.0.1-84- постоянно (140В) при токах от 300 до 355мА и линейно снижается до 128В при 390мА.

В новых источниках на 700 мА зависимость еще меньше:

  • для LST ИПС40-700ТР (400-700) 1.2.1.0.1-99- постоянно (60В) при токах от 400 до 670мА и линейно снижается до 55В при 700мА;
  • для ИПС60-700ТР (400-700) 1.2.1.0.1-114- постоянно (85В) на всем участке регулирования от 400 до 700мА.

Сравнение с конкурирующими аналогами







Время запуска источников LST ИПСхх может показаться большим — порядка 1,4 с, но это позволяет им иметь крайне низкий стартовый ток — всего в пределах 0,5 А для всей линейки. У большинства светодиодных драйверов зарубежных производителей стартовый ток может достигать нескольких десятков ампер.

Ресурс работы не менее 50000 часов обеспечивается за счет применения электролитического конденсатора, который при 105 градусах окружающей среды имеет срок службы 12000 часов. Все остальные компоненты драйвера имеют ресурс работы более 200000 часов. Объем гарантийных случаев выхода из строя драйверов за 2011 год составил 0,132% от общего годового объема выпуска [2].

Технические характеристики LST ИПСхх подтверждены протоколами испытаний сертификационных органов СветоС и Самтэс.

По сравнению с LED-драйверами других производителей в своей мощностной нише, источники LST ИПСхх выглядят вполне достойно, составляя им уверенную конкуренцию по КПД и коэффициенту мощности.

Кроме выходной мощности важным эксплуатационным показателем является уровень пульсаций выходного тока или напряжения, и, как следствие, уровень пульсаций светового потока.

Заключение







Светодиодные драйверы, производимые компанией «Аргос-Трейд» являются хорошим решением для систем основного освещения внутренних помещений, особенно — с повышенными требованиями к пульсациям светового потока, таких как учебные заведения, медицинские учреждения, помещения с компьютерами, помещения для работ, связанных с длительной зрительной нагрузкой и требующих концентрации внимания.

Источники питания обеспечивают пульсации светового потока светодиодного светильника в размере менее 0,2% (независимо от светодиодов и схемы их подключения), обладают высоким КПД (близко к 90%); практически идеальным, благодаря активному корректору, коэффициентом мощности (0,98); гальванической развязкой.

Драйверы, в соответствии с современными тенденциями, имеют упрощенное обслуживание, на входе и выходе установлены самозажимные клеммные колодки.

Более подробная информация о драйверах светодиодов компании «Аргос-Трейд» находится на сайте http://www.compel.ru/.





Литература





1. Аргос-Трейд// http://www.argos-trade.com/ 2. Аргос-Трейд — Светотехнические комплектующие// http://www.argos-trade.com/3448/

3. Светодиодный драйвер ИПС50-350Т 1.2.1.0.1-106 50 Вт источник питания для светодиодов// http://www.argos-trade.com/docs/led/IPS50-350T1.2.1.0.1-106.pdf

3. Светодиодный драйвер ИПС50-350Т 1.2.1.0.1-106 50 Вт источник питания для светодиодов// 4. Светодиодный драйвер ИПС50-350ТР(240-360) 1.2.1.0.1-115 50 Вт источник питания для светодиодов// http://www.argos-trade.com/docs/led/IPS50-350TP(240-360)1.2.1.0.1-115.pdf

5. Светодиодный драйвер LST ИПС50-350ТР(300-390) 1.2.1.0.1-84 50 Вт источник питания для светодиодов// http://www.argos-trade.com/docs/led/IPS50-350TP(300-390)1.2.1.0.1-84.pdf

5. Светодиодный драйвер LST ИПС50-350ТР(300-390) 1.2.1.0.1-84 50 Вт источник питания для светодиодов// 6. Светодиодный драйвер LST ИПС40-700Т 1.2.1.0.1-112 40 Вт источник постоянного тока для светодиодов// http://www.argos-trade.com/docs/led/IPS40-700T-1.2.1.0.1-112.pdf

7. Светодиодный драйвер LST ИПС40-700ТР(400-700) 1.2.1.0.1-99 40 Вт источник питания для светодиодов// http://www.argos-trade.com/docs/led/IPS40-700TP(400-700)1.2.1.0.1-99.pdf

7. Светодиодный драйвер LST ИПС40-700ТР(400-700) 1.2.1.0.1-99 40 Вт источник питания для светодиодов// 8. Светодиодный драйвер ИПС60-700Т 1.2.1.0.1-113 60 Вт источник питания для светодиодов// http://www.argos-trade.com/docs/led/IPS60-700T1.2.1.0.1-113.pdf

9. Светодиодный драйвер ИПС60-700ТР(400-700) 1.2.1.0.1-114 60 Вт источник питания для светодиодов// http://www.argos-trade.com/docs/led/IPS60-700TP(400-700)-1-2-1-0-1-114.pdf.

9. Светодиодный драйвер ИПС60-700ТР(400-700) 1.2.1.0.1-114 60 Вт источник питания для светодиодов//
