Eaglerise для промавтоматики: источники питания серии EPS для монтажа на DIN-рейку

9 июля 2012

EagleriseстатьяAC-DCLEDDIN-rail

логотип

Компания Eaglerise была создана в 1992 году в Китае, в городе Фошань. Сегодня в ней трудится более 2100 сотрудников. Общая сумма заводских площадей — около 90 тыс.кв.м. Области применения продукции Eaglerise — промышленный контроль, освещение, бытовая техника, энергоснабжение, системы энергосбережения и др.

В 2000 г. открыто подразделение по выпуску электронных трансформаторов и импульсных источников питания. За последующие десять лет было открыто несколько филиалов и дочерних компаний — в Америке и в Германии.

В основном компания «Eaglerise Electric & Electronic», известна на российском рынке как крупный производитель светодиодных драйверов, однако спектр продукции компании значительно шире и охватывает сферы бытового применения, системы традиционного освещения, светодиодное освещение, распределение и преобразование энергии, а также решения для «зеленой» энергетики:

  • тороидальные трансформаторы;
  • индуктивности;
  • электронные балласты;
  • светодиодные драйверы;
  • распределительные трансформаторы;
  • регуляторы мощности;
  • импульсные источники питания.

Линейка предлагаемых импульсных источников питания включает в себя в основном встраиваемые источники питания:

  • источники питания в металлическом вентилируемом корпусе с корректором мощности и без него;
  • бескорпусные источники питания.
  • полузакрытые источники питания

Источники питания на DIN-рейку

Недавно компания EagleRise расширила линейку продукции, предложив серию источников питания EPS с креплением на DIN-рейку.

Промышленные источники питания на DIN-рейку — отдельный класс устройств. Эти корпусированные импульсные источники питания отличаются способом крепления к несущей поверхности: их корпус имеет специальный замок-защелку для легкого монтажа на DIN-рейку. Такой способ крепления источников питания широко применяется в оборудовании для систем промышленной автоматики, устанавливаемом в шкафах и стойках.

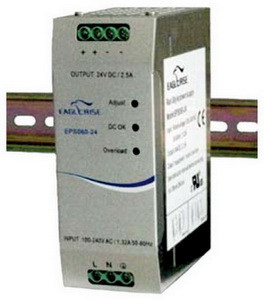

Внешний вид источников питания серии EPS представлен на рисунке 1.

Внешний вид источников питания серии EPS Внешний вид источников питания серии EPS Внешний вид источников питания серии EPS

Рис. 1. Внешний вид источников питания серии EPS: а) EPS060; б) EPS120; в) EPS240

Серия EPS предназначена для работы в широком диапазоне входных напряжений: 90…264 В переменного тока. Работа с номинальной выходной мощностью обеспечивается при входных напряжениях не ниже 100…110 В, в зависимости от модели (рисунок 2).

Зависимость выходной мощности EPS от входного напряжения



Рис. 2. Зависимость выходной мощности EPS от входного напряжения

Источники питания мощностью свыше 120 Вт имеют встроенный корректор коэффициента мощности, что позволяет им соответствовать современным международным нормам по допустимому уровню гармоник тока (EN61000-3-2).

Ряд выходных напряжений включает в себя 12, 24, 48 В, в зависимости от модели, с точностью поддержания напряжения под нагрузкой ±1% (для серий EPS480-xx, EPS960-xx доступны только модели с выходным напряжением 24 и 48 В). Все источники оснащены потенциометром для регулирования выходного напряжения (диапазон регулировки -2…4 В), а также индикацией включения и перегрузки — два индикаторных светодиода (зеленый и красный):

  • в выключенном состоянии оба светодиода погашены;
  • при нормальной работе модуля светится только зеленый индикатор;
  • при перегрузке оба светодиода мигают;
  • при коротком замыкании оба светодиода непрерывно светятся.

Модули питания имеют полный комплекс защит от короткого замыкания, перегрузки, превышения выходного напряжения, перегрева.

При перегрузке по току, начиная со значения примерно 1,15Iном. выходное напряжение источника понижается, одновременно с этим индикатор сигнализирует перегрузку. На уровне 1,5Iном. выходное напряжение падает до нуля. При восстановлении нормальных условий работы выходное напряжение автоматически восстанавливается до номинального уровня (рисунок 3).



Зависимость выходного напряжения от потребляемого тока



Рис. 3. Зависимость выходного напряжения от потребляемого тока

Модули питания серии EPS мощностью 60, 120 и 240 Вт выпускаются в пластмассовом корпусе со степенью защиты от внешних воздействий IP20. Анонсированы модели с выходной мощностью 480 Вт и 960 Вт.

При этом серию характеризует высокий КПД: 82…85% для серии EPS060-хх, 86…88% для серий EPS120-хх и EPS240-хх, и более 90% для новых серий EPS480-xx, EPS960-xx. Основные технические характеристики источников питания серии EPS представлены в таблице 1.

Таблица 1. Основные параметры источников питания LPF-xx

Наименование Мощность, Вт/
КПД, %
Выходное напряжение, В Максимальный выходной ток, А Диапазон регулировки выходных напряжений, В Шумы и пульсации выходного напряжения, мВ, размах Входной ток/пусковой ток, А (Uвх=230 В, переменный ток) Размеры, мм
EPS060-12 60/82% 12±1% 5 10…14 100 0,7/<15 50x90x130
EPS060-24 60/84% 24±1% 2,5 22…27 120
EPS060-48 60/85% 48±1% 1,3 43,2…52,8 120
EPS120-12 120/86% 12±1% 10 10…16 100 1/<10 75x90x130
EPS120-24 120/87% 24±1% 5 22…28 100
EPS120-48 120/88% 48±1% 2,5 46…53 150
EPS240-12 240/85% 12±1% 20 10…16 100 1,5/<30 111,2x90x130
EPS240-24 240/86% 24±1% 10 22…28 100
EPS240-48 240/87% 48±1% 5 46…53 150
EPS480-24 480/90% 24±1% 20 100 –/<35 130x110x90
EPS480-48 480/90.5% 48±1% 10 150
EPS960-24 960/91% 24±1% 40 100 –/<35 152x170x130
EPS960-48 960/92% 48±1% 20 150

Рабочий диапазон температур модулей — от -10 до 70°С (при температуре свыше 50°С выходная мощность источника начинает снижаться со скоростью примерно 3,3% на градус) — см. рисунок 4.

Зависимость выходной мощности источников питания серии EPS от температуры окружающей среды



Рис. 4. Зависимость выходной мощности источников питания серии EPS от температуры окружающей среды

EPS сертифицированы и соответствуют международным стандартам по электрической безопасности и электромагнитной совместимости: EN 55011 класс B, EN 55022 класс B, EN60950, UL60950. Электрическая прочность изоляции не менее 3 кВ.

Варианты включения

При параллельном подключении нескольких источников на одну питающую линию для предотвращения слишком большого скачка тока при одновременном включении рекомендуется применять линию задержки из нескольких реле — рисунок 5.

Подключение нескольких ESP к общей питающей шине



Рис. 5. Подключение нескольких ESP к общей питающей шине

Количество параллельно подключенных к одной силовой линии источников, кроме требований к сбалансированной нагрузке фаз и предельной мощности, определяется суммарным током утечки входных фильтрующих конденсаторов, который, согласно стандарту EN60950, не должен превышать 3,5 мА.

Источники питания ESP-xx допускают параллельное объединение выходов для увеличения суммарной мощности, отдаваемой в нагрузку (рисунок 6).

Параллельное подключение ESP-xx для увеличения суммарной мощности



Рис. 6. Параллельное подключение ESP-xx для увеличения суммарной мощности

ESP для уменьшения пускового тока на входе имеет NTC-резистор. При низких температурах (ниже -10°С) его сопротивление достаточно велико и препятствует запуску источника питания при большой нагрузке. Если запуск необходим, рекомендуется произвести серию предварительных включений-выключений источника на холостом ходу, или, если это возможно, уменьшить нагрузку или начать эксплуатацию источника при более высокой температуре.

Заключение

Преимуществами серии ESP являются широкий диапазон доступных мощностей источников питания — от 60 до 960 Вт, набор выходных напряжений 12, 24 и 48 В с возможностью его подстройки при необходимости. Для всех представленных мощностей и выходных напряжений обеспечивается высокая стабильность выходного напряжения — точность поддержания 1% при уровне пульсаций, не превышающем 150 мВ даже для наиболее мощных версий источников питания. Возможна эксплуатация в условиях промышленных или складских помещений (температурный диапазон от -10 до 70°С).

Источники питания серии EPS-xx для монтажа на DIN-рейку могут применяться для питания промышленных контроллеров, систем учета и телеметрии, блоков автоматизации, исполнительных и промежуточных реле, обеспечивая высокое качество выходного напряжения и надежность работы.
