“Point Of Load”-преобразователи– уникальные решения для эффективного управления питанием

17 декабря 2012

Современная электроника предъявляет широкий спектр требований к POL-преобразователям. Причина — противоречивые требования к питанию различных узлов одного и того же устройства. Например, микросхемы прецизионных аналоговых трактов (операционные и инструментальные усилители, АЦП и т.п.) требуют минимального уровня пульсаций напряжения по шине питания, и чаще всего для этой цели после импульсного преобразователя приходится использовать малошумящие LDO-стабилизаторы с высоким значением подавления пульсаций входного напряжения (PSRR).

Модемы сотовой связи (GSM/GPRS) благодаря работе в различных режимах (ожидание, поиск сети, передача данных) имеют свои особенности организации питания. Например, в режиме Idle (при нахождении в сети GSM, когда модем готов к приему входного звонка) среднее потребление составляет единицы миллиампер (как правило, 1…3 мА), а при передаче данных GSM-модем потребляет порядка 1,5…2 А в импульсном режиме (bursted emission). Из этого следует, что источник питания должен обеспечивать: выходной ток 2…3 А, быструю реакцию на изменение тока нагрузки (импульсное потребление), а также высокий КПД при малой нагрузке (когда модем находится в режиме Idle).

Помимо приведенных выше, следует выделить еще два требования, которые будут учитываться при рассмотрении микросхем и топологий источников питания в данной статье — это диапазон выходного напряжения и необходимость гальванической развязки «вход-выход». Довольно часто требуется обеспечить широкий диапазон входного напряжения. Это связано, во-первых, с реализацией универсального питания (например, питание от шины 12/24/48 В). Во-вторых, с требованиями по защите от высоковольтных импульсов. Например, в устройствах, включенных в автомобильную сеть 12 В, часто требуется защита/работа при напряжении на входе до 100 В. Это необходимо на случай выхода из строя или обрыва аккумуляторной батареи (однажды автор сам столкнулся с подобной проблемой, поленившись сменить старый аккумулятор при первых симптомах).

С точки зрения особенностей разработки изолированного источника питания, на этапе макетирования лучше всего иметь в наличии стандартный серийно выпускаемый трансформатор (чтобы, в случае некорректной работы источника питания, искать ошибки в принципиальной схеме или топологии печатной платы и не иметь сомнений в правильности намотки трансформатора). В качестве управляющей микросхемы лучше всего выбрать ту, которая поддерживает обратноходовую или прямоходовую топологию источника питания.



Управление питанием модемов сотовой связи и устройств с импульсным потреблением тока

Потребление тока GSM/GPRS-передатчиком при работе GPRS класса 10 (рис. 1) можно представить эквивалентно импульсам амплитудой до 2 А, длительностью 1154 мкс, временем нарастания около 10 мкс и периодом 4615 мкс (длительность GSM-фрэйма). Это предъявляет определенные требования не только к максимально допустимому выходному току преобразователя, но и к организации петли обратной связи. Источник питания должен обеспечивать стабильное выходное напряжение без провалов и всплесков. Помимо этого, для обеспечения высоких эксплуатационных свойств в современных реалиях крайне желательно, чтобы в схеме DC/DC-преобразователя использовались только керамические конденсаторы.



Потребление тока GSM-передатчиком для GSM/GPRS class 10



Рис. 1. Потребление тока GSM-передатчиком для GSM/GPRS class 10

На практике поддержать стабилизацию выходного напряжения мгновенно микросхема управления не может, необходимо время для изменения коэффициента заполнения, а также для того, чтобы конденсатор или катушка индуктивности освободились от лишней запасенной энергии — только по истечении такого интервала времени выходное напряжение выйдет на заданный уровень. Это означает, что источник питания GSM/GPRS-модема должен иметь стабильную петлю обратной связи, при этом достаточно быстро реагирующую на изменение тока нагрузки (особенно при использовании керамических конденсаторов).

Практика показывает, что для питания GSM/GPRS-модемов крайне нежелательно применять DC/DC-преобразователи, логика работы которых подразумевает регулирование по напряжению. Дело в том, что схема управления любого преобразователя никогда полностью не «знает», является ли ошибка, которую она видит, результатом внешнего воздействия, или это ее собственная коррекция, возвратившаяся на вход. Иначе говоря, может возникнуть ситуация, когда последовательность часто повторяющихся импульсов тока может вызвать причинно-следственную неопределенность, что приведет к появлению на выходе выбросов напряжения — «звона». В худшем случае (особенно если одновременно присутствует нестабильность входного напряжения) этот звон может продолжаться и даже возрастать бесконечно, а также привести к выходу из строя микросхемы или срабатыванию встроенной схемы защиты. Именно это свойство присуще DC/DC-преобразователям с управлением по напряжению в схемах питания GSM-модемов. В моей практике был случай, когда инженеры технической поддержки производителя, разбирая случай выхода из строя DC/DC-преобразователя, после получения подробных пояснений по условиям применения (как раз питание GSM-модуля), дали единственную рекомендацию — заменить DC/DC-преобразователь на аналогичный по параметрам, но с управлением по току. Питание GSM-модуля — это именно тот случай, когда «не все йогурты одинаково полезны».

Поэтому одним из основных параметров, на который следует обратить внимание при выборе микросхемы DC/DC-преобразователя для питания GSM-модема (табл. 1), является реализованный в ней метод управления. Как правило, из документации на любую микросхему можно достоверно установить, как именно реализовано регулирование выходного напряжения. Метод управления может быть указан в явном виде: по напряжению, по току, гистерезисный (voltage mode, current mode, hysteretic). В некоторых случаях это может быть запатентованный производителем метод, как правило, являющийся симбиозом трех перечисленных ранее (это можно легко установить, внимательно изучив datasheet). Запатентованными методами управления Texas Instruments, например, являются DCAPTM и DCS-ControlTM.

Таблица 1. Понижающие DC/DC-преобразователи для GSM/GPRS-применений

Наименование Uвх, В Uвых, В Iвых, A Fраб, кГц SR Eco-Mode Корпус
TPS54260 3,5…60   0,8…58   2,5   100…2500   нет   да   10MSOP-PowerPAD, 10SON
TPS54240 3,5…42   0,8…39   2,5   100…2500   нет   да   10MSOP-PowerPAD, 10SON
TPS54327/427/527 4,5…18   0,76…7   3/4/5   700   да   нет   8SO PowerPAD
TPS54328/428/528 4,5…18   0,76…7   3/4/5   700   да   да   8SO PowerPAD

В случае необходимости работы в широком диапазоне входного напряжения (например, 8…50 В), следует обратить внимание на такие параметры, как минимальное время включения (ton) и рабочая частота. Некоторые современные преобразователи, помимо ШИМ-управления, для эффективного ускорения реакции на изменение тока нагрузки дополнительно используют увеличение/уменьшение рабочей частоты (логика работы подобных преобразователей будет рассмотрена ниже).

На рисунке 2 приведена разработанная Texas Instruments схема питания GSM/GPRS-модуля на основе микросхемы TPS54260. Номинальное входное напряжение в этой схеме 12 В, а полный рабочий диапазон — 8…40 В. Методика расчетов и результаты испытаний подробно описаны в документе "Creating GSM /GPRS Power Supply from TPS54260". В этом же документе можно найти схему на номинальное напряжение 24 В и полный рабочий диапазон 18…60 В. Отметим основные особенности и преимущества применения TPS54260 в подобном приложении.



Схема питания GSM/GPRS-модема на базе микросхемы TPS54260



Рис. 2. Схема питания GSM/GPRS-модема на базе микросхемы TPS54260

В микросхеме понижающего DC/DC-преобразователя TPS54260 использован метод управления по току, который обеспечивает при импульсном изменении тока нагрузки от 0,1 до 3 А в приведенной схеме провал/всплеск напряжения в пределах 120 мВ (рис. 3). Время отклика преобразователя на изменение тока нагрузки зависит от рабочей частоты и от полосы пропускания петли обратной связи. Кроме того, выбранная в данном дизайне рабочая частота (500 кГц) обеспечивает, с одной стороны, малые значения выходных емкостей (в данной схеме все конденсаторы керамические), с другой — достаточно высокий КПД (до 90%).

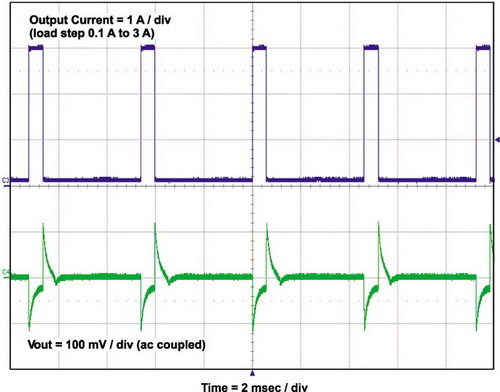

Реакция выходного напряжения схемы c TPS54260 на импульсы тока до 3 А



Рис. 3. Реакция выходного напряжения схемы c TPS54260 на импульсы тока до 3 А

Кроме этого, благодаря наличию режима пропуска управляющих импульсов Eco-ModeTM, обеспечивается максимально возможный КПД и в случае низкого тока нагрузки (что весьма удобно, так как большую часть времени GSM/GPRS-модуль находится в режиме ожидания).

Также TPS54260 является одной из самых удачных и универсальных микросхем для подобных применений благодаря встроенному 200 мОм MOSFET, минимальному количеству внешних компонентов, широкому диапазону входного напряжения 3,5…60 В, возможностью установки частоты от 100 кГц до 2,5 МГц и внешней синхронизации, максимальному выходному току до 2,5 А (пиковый ток 3,5 А).

Особенностью TPS54260 является то, что этот преобразователь относится к целому семейству pin-2-pin-совместимых микросхем, отличающихся максимальным выходным током и диапазоном входного напряжения. TPS54060/160/260 отличаются выходным током (0,5, 1,5 и 2,5 А соответственно). Микросхемы TPS54040/140/240 имеют максимальное входное напряжение до 42 В, и, что вполне логично, отличаются от семейства TPS54x60 меньшей ценой.

Семейство TPS54x60 обладает продвинутыми функциями защиты от превышения входного напряжения, от перегрузки по току и от перегрева. Также для уменьшения пускового тока реализована функция мягкого запуска.

Время реакции DC/DC-преобразователя на изменение тока нагрузки можно уменьшить более продвинутыми методами управления. Например, собственным методом Texas Instruments DCAP2TM, который используется в микросхеме TPS54327. DCAP расшифровывается, как Direct Connect to the Capacitor (прямое подключение к конденсатору), а цифра "2" означает его усовершенствованную версию.

Суть этого метода (рис. 4) заключается в том, что время ton является функцией Vin, Vout и рабочей частоты, а каждый новый импульс ton генерируется в момент снижения пульсаций напряжения (возникающих за счет пульсаций тока и наличия у выходного конденсатора эквивалентного последовательного сопротивления) до уровня опорного напряжения Vref.

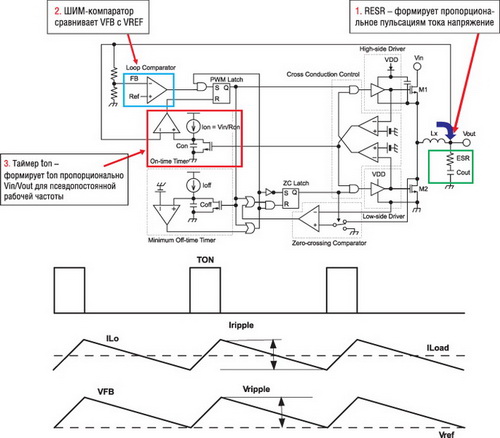

Логика работы метода управления выходным напряжением DCAPTM



Рис. 4. Логика работы метода управления выходным напряжением DCAPTM



Такая логика работы преобразователя приводит к тому, что, в случае резкого изменения тока нагрузки, импульсы ton начинают генерироваться чаще, что позволяет быстрее запасти энергию в катушке индуктивности и выходном конденсаторе (рис. 5). При снижении тока нагрузки, соответственно, на определенное время период следования импульсов увеличивается по сравнению со стационарным режимом.

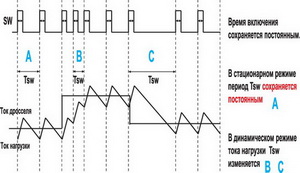

Работа микросхемы с DCAPTM при импульсном изменении тока нагрузки





Рис. 5. Работа микросхемы с DCAPTM при импульсном изменении тока нагрузки

Такая схема позволяет одинаково эффективно отрабатывать как изменения входного напряжения, так и резкие изменения тока нагрузки. Однако у метода DCAPTM есть один существенный недостаток — для его работы необходимо наличие пульсаций тока на выходе, кроме этого, напряжение, получаемое на RESR, находится не в фазе с током дросселя, что приводит к его немонотонному спаду в то время, когда верхний ключ закрыт (toff). Это требует введения дополнительных компенсационных элементов. Также это косвенно приводит к сложностям в использовании LowESR-конденсаторов. Данная проблема была устранена в усовершенствованном методе DCAP2TM, в котором цепочка для задания необходимого уровня пульсаций и компенсации сдвига фаз интегрирована в саму микросхему (internal ripple injection). Это позволяет снизить выходные пульсации, значительно упросить схему, а также использовать любые выходные конденсаторы.

Микросхемы с управлением DCAP2TM являются одними из самых быстрых (если не самыми быстрыми) по времени реакции на бросок тока нагрузки. Например, при использовании микросхемы TPS54327 импульсное изменение тока от 0 до 2 А (рис. 6) приводит к провалу/всплеску выходного напряжения не более 25 мВ! Для сравнения достаточно вернуться к рисунку 3 и посмотреть на результат TPS54260 с импульсом 3 А.

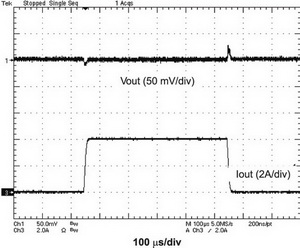

Реакция выходного напряжения схемы c TPS54327 на импульсы тока до 2А



Рис. 6. Реакция выходного напряжения схемы c TPS54327 на импульсы тока до 2А

TPS54327 — понижающий DC/DC-преобразователь с синхронным выпрямлением и интегрированными верхним и нижним ключами. По сравнению с семейством TPS54x60 он имеет менее широкий диапазон входного напряжения: 4,5…18 В. При этом линейка pin-2-pin-совместимых микросхем TPS54x27 перекрывает диапазон выходных токов от 2 до 5 А, а самый мощный 5-амперный преобразователь TPS54527 выпускается в таком же компактном корпусе SOIC-8 с термопадом, что и все остальные версии. Как и у большинства современных DC/DC-преобразователей, в данном семействе реализована так называемая "cycle-by-cycle"-защита от перегрузки по току, а также функция мягкого запуска. Типовая схема применения приведена на рисунке 7. Для упрощения реализации источника питания на базе TPS54327 в документации приведена таблица с рекомендуемыми значениями пассивных компонентов обвязки на популярные выходные напряжения: 1,2, 1,8, 2,5, 3,3, 5 В.

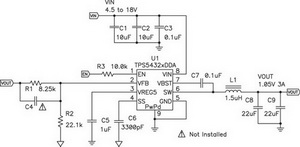

Типовая схема применения TPS54327



Рис. 7. Типовая схема применения TPS54327



Преобразователи для источников питания
с широким диапазоном допустимого входного напряжения

С пополнением номенклатуры Texas Instruments продукцией National Semiconductor в линейке понижающих DC/DC-преобразователей с интегрированным MOSFET появились микросхемы, способные работать при входном напряжении до 100 В. Полный список современных преобразователей с максимальным входным напряжением от 75 до 100 В приведен в таблице 2. Особое внимание уделим двум семействам: LM5574/75/76 и LM5017/18/19.

Таблица 2. Высоковольтные DC/DC-преобразователи

Наименование Uвх, В Uвых, В Iвых, A Fраб, кГц SR Метод управления ШИМ Корпус
LM34923 6…75   2,5…75   0,65   50…600   —   Constant On-Time (COT)   MSOP-10
LM5008A 6…95   2,5…75   0,35   50…600   —   Constant On-Time (COT)   MSOP-8, LLP-8
LM5009A 6…95   2,5…85   0,15   50…600   —   Constant On-Time (COT)   MSOP-8, LLP-8
LM5010A 6…75   2,5…70   1   50…1000   —   Constant On-Time (COT)   LLP-10, TSSOP-14EP
LM5005 7…75   1,23…70   2,5   50…500   —   Current Mode Control   TSSOP-20EP
LM5006 6…75   2,5…75   0,65   50…600   +   Constant On-Time (COT)   MSOP-10
LM5007 9…75   2,5…73   0,5   50…800   —   Constant On-Time (COT)   MSOP-8, LLP-8
LM5008 9,5…95   2,5…75   0,35   50…600   —   Constant On-Time (COT)   MSOP-8, LLP-8
LM5009 9,5…95   2,5…85   0,15   50…600   —   Constant On-Time (COT)   MSOP-8, LLP-8
LM5010 8…75   2,5…70   1   50…1000   —   Constant On-Time (COT)   LLP-10, TSSOP-14EP
LM5017/18/19 9…100   1,25…90   0,6/0,3/0,1   1000   +   Constant On-Time (COT)   PSOP-8, LLP-8
LM5574/75/76   6…75   1,23…70   0,5/1,5/3   50…500   —   Current Mode Control   TSSOP-16

LM5574, LM5575 и LM5576 — pin-2-pin-совместимые микросхемы понижающих DC/DC-преобразователей со встроенным MOSFET, которые отличаются максимальным током нагрузки (0,5 А, 1,5 А и 3 А соответственно) и обеспечивают работу источника питания в диапазоне входных напряжений 6…75 В. При этом для обеспечения собственного питания микросхемы не требуется никаких внешних цепей — питание осуществляется с помощью встроенного линейного регулятора с выходным напряжением 7 В. На рисунке 8 показана внутренняя архитектура преобразователя LM5576 и типовая схема применения.

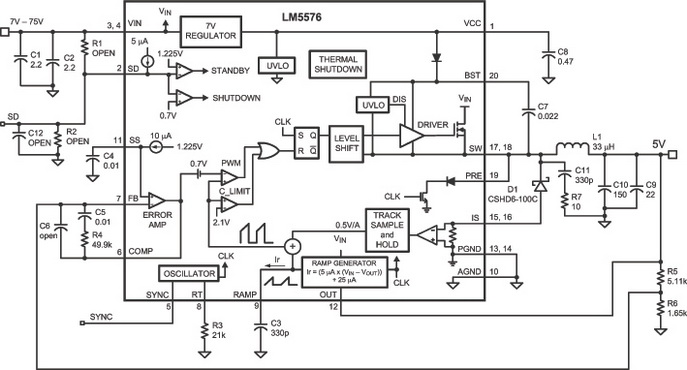

Типовая схема применения LM5576



Рис. 8. Типовая схема применения LM5576



При выходном напряжении 5 В данная схема обеспечивает стабильно высокий КПД во всем диапазоне тока нагрузки, а также весьма неплохой результат при максимальном входном напряжении 75 В (рисунок 9). Пульсации выходного напряжения при токе нагрузки 2 А и входном напряжении 36 В не превышают 25 мВ.

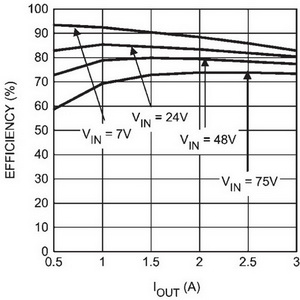

КПД схемы на микросхеме LM5576



Рис. 9. КПД схемы на микросхеме LM5576

Удобной особенностью данной микросхемы является наличие выводов SD и SYNC. С помощью вывода SD можно либо задать порог отключения микросхемы при снижении входного напряжения до порогового значения, либо отключить ее вешним сигналом (перевести в режим low power). Вывод SYNC позволяет синхронизировать работу нескольких микросхем LM5576 от внешнего сигнала, либо несколько LM5576 можно синхронизировать простым соединением выводом SYNC между собой.

Стоит лишний раз отметить, что максимально допустимое напряжение на входе 75 В является не просто пиковым значением, при котором микросхема сохраняет работоспособность или обеспечивает защиту нагрузки, а, по сути, напряжением, при котором микросхема работает полностью в штатном режиме без срабатывания какой-либо защиты. Для обеспечения такой стабильной работы микросхемы во всем диапазоне входного напряжения и выходного тока следует обратить особое внимание на трассировку печатной платы (рис. 10), а именно — на полигоны, соединенные переходными отверстиями, на верхнем и нижнем слое. Данные полигоны соединены с выводом микросхемы, к которому подключен исток встроенного полевого транзистора — таким образом реализован качественный отвод тепла и обеспечивается работа микросхемы в заданных диапазонах температуры, тока нагрузки и входного напряжения без срабатывания встроенной защиты от перегрева.

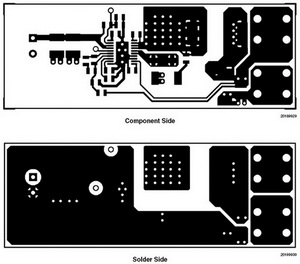

Трассировка печатной платы источника питания на LM5576



Рис. 10. Трассировка печатной платы источника питания на LM5576

LM5017/18/19 — новинка 2012 года, которая заинтересовала разработчиков с момента ее анонса. Прежде всего эта микросхема интересна тем, кто разрабатывает устройства, питающиеся от автомобильной сети 12 В, так как она обеспечивает не просто защиту от бросков входного напряжения до 100 В — диапазон входного напряжения от 9 до 100 В является для нее рабочим! Микросхемы LM5017, LM5018 и LM5019 имеют pin-2-pin-совместимость и отличаются максимальным выходным током, причем нетипичным для Texas Instruments образом: LM5017 — 600 мА; LM5018 — 300 мА и LM5019 — 100 мА (то есть в обратную сторону относительно увеличения цифры наименования).

Данное семейство обладает высокой степенью интеграции, что позволяет уменьшить количество внешних пассивных компонентов. Помимо этого, в преобразователе реализовано синхронное выпрямление, а верхний и нижний ключи интегрированы в саму микросхему. Так же, как и в случае с LM5574/75/76, данному семейству не требуется внешних цепей запуска, а благодаря тому, что внутреннее значение порога UVLO составляет 4,5 В, при определенных обстоятельствах микросхема стабильно работает при входном напряжении ниже 9 В (эту «недокументированную» функцию всегда стоит проверить в вашем конкретном устройстве). Упрощенная схема применения LM5017 приведена на рисунке 11.

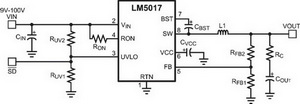

Упрощенная схема применения LM5017



Рис. 11. Упрощенная схема применения LM5017

В LM5017 применена схема управления Constant-On-Time, в которой каждый следующий управляющий импульс MOSFET формируется точно так же, как и в описанном ранее методе DCAPTM (в момент спада сигнала на выводе FB до опорного уровня), что позволяет схеме быстро отрабатывать броски тока нагрузки. Это обстоятельство предъявляет повышенные требования к качествам сигнала, получаемого с делителя напряжения (как было описано ранее, напряжение, возникающее от пульсаций тока дросселя на конденсаторе, находится не в фазе с ним, что требует дополнительной компенсации). В документации LM5017 приведены три рекомендуемые схемы компенсации в зависимости от того, что важнее в конкретной разработке — минимальные пульсации или минимальная цена решения (рис. 12).

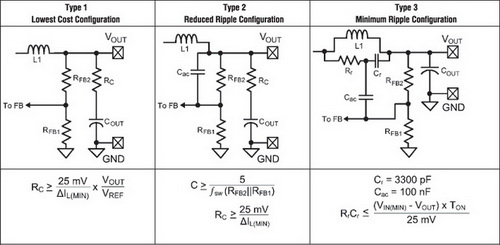

Конфигурация компенсирующей цепочки обратной связи LM5017



Рис. 12. Конфигурация компенсирующей цепочки обратной связи LM5017

Также в документации можно найти интересную реализацию гальванически развязанного источника питания на LM5017 (рис. 13), а более подробное описание этого дизайна с использованием дросселя LPD5030V-333ME от компании Coilcraft — в документе AN-2204 на отладочную плату LM5017ISOEVAL.

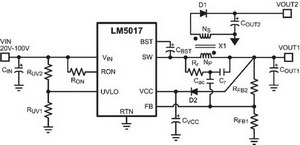

Изолированный DC/DC-преобразователь на LM5017



Рис. 13. Изолированный DC/DC-преобразователь на LM5017



Реализация изолированных источников питания

Как отмечалось ранее, для быстрого старта в разработке и прототипировании изолированного DC/DC-преобразователя очень удобно иметь под рукой готовый трансформатор. Компания Coilcraft предлагает целый ряд готовых серийно выпускаемых трансформаторов, предназначенных для работы с микросхемами Texas Instruments (таблица 3).

Таблица 3. Трансформаторы Coilcraft для микросхем Texas Instruments

Трансформатор Uвх, В Uвых, В Iвых, А Uизоляции, Vrms Микросхема TI Рекомендуемая топология
FA2636-AL 16…36 5 1 1500 LM5001 обратноходовой
A0009-AL 18…55 3,3 3 500 LM5000 обратноходовой
GA3372-AL 36…72 5 2,6 1500 LM5015 обратноходовой
FCT1-33K2SL 9…18 3,3 1,2 1500 LM5015 прямоходовой
FCT1-50K2SL 9…18 5 0,8 1500 LM5015 прямоходовой
FCT1-90K2SL 9…18 9 0,44 1500 LM5015 прямоходовой
FCT1-120K2SL 9…18 12 0,33 1500 LM5015 прямоходовой
FCT1-150K2SL 9…18 15 0,27 1500 LM5015 прямоходовой
FCT1-33L2SL 18…36 3,3 2,4 1500 LM5015 прямоходовой
FCT1-50L2SL 18…36 5 1,6 1500 LM5015 прямоходовой
FCT1-90L2SL 18…36 9 0,89 1500 LM5015 прямоходовой
FCT1-120L2SL

18…36 12 0,67 1500 LM5015 прямоходовой
FCT1-150L2SL 18…36 15 0,53 1500 LM5015 прямоходовой
FCT1-33M2SL 36…75 3,3 4,6 1500 LM5015 прямоходовой
FCT1-50M2SL 36…75 5 3,0 1500 LM5015 прямоходовой
FCT1-90M2SL 36…75 9 1,67 1500 LM5015 прямоходовой
FCT1-120M2SL 36…75 12 1,25 1500 LM5015 прямоходовой
FCT1-150M2SL 36…75 15 1,0 1500 LM5015 прямоходовой

Наиболее удобным и универсальным решением является микросхема LM5015, Coilcraft выпускает для нее трансформаторы практически под любой необходимый диапазон входного напряжения, выходное напряжение и ток. LM5015 — достаточно простая в использовании микросхема с интегрированными верхним и нижним 75-вольтовыми ключами. Такая архитектура позволяет микросхеме работать с входным напряжением, близким номинальному для встроенных MOSFET (т.е. до 75 В).

В преобразователе реализован токовый метод управления и не требуется сложная внешняя компенсация. Рабочая частота задается внешним резистором или с помощью внешнего синхросигнала. Реализованы следующие функции защиты: ограничение тока «от цикла к циклу», защита от перегрева, отключение при падении напряжения на входе ниже заданного уровня. Типовая схема применения LM5015 приведена на рисунке 14.

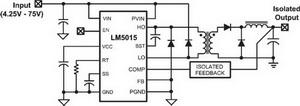

Типовая схема применения LM5015



Рис. 14. Типовая схема применения LM5015

Удобство применения именно LM5015 связано не только с наличием готовых трансформаторов и простой схемы, но и с наличием excel-программы для расчетов всех компонентов схемы (рис. 15).

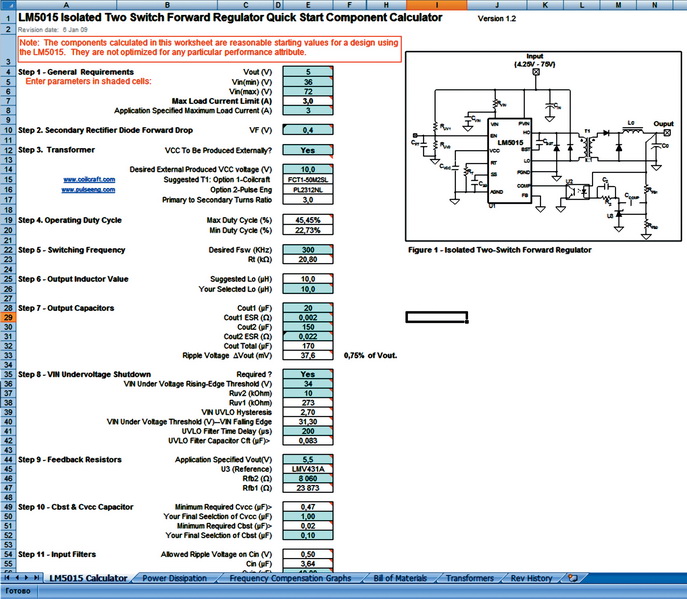

Программа для расчета источника питания на LM5015



Рис. 15. Программа для расчета источника питания на LM5015



Данная программа доступна для скачивания по ссылке http://www.ti.com/litv/zip/snvu060. Интересной особенностью является то, что, в зависимости от входных параметров программа выдает наименование рекомендуемого для данного дизайна трансформатора. Таким образом, после ввода всех требуемых параметров на выходе вы получаете полную спецификацию на прототип изолированного источника питания.



Заключение

Безусловно, рассмотреть все POL-преобразователи Texas Instruments в рамках одной статьи невозможно — ведь их число постепенно приближается к 1000! Однако, на примере популярных DC/DC-преобразователей были рассмотрены основные конкурентные преимущества продукции TI, а именно — мгновенная реакция на изменение тока нагрузки, наличие в линейке преобразователей с широким диапазоном входных напряжений и простота реализации гальванически развязанных источников питания.



Литература

1. "Creating GSM /GPRS Power Supply from TPS54260". Texas Instruments Application Note SLVA412

2. "D-CAPTM Mode With All-Ceramic Output Capacitor Application". Texas Instruments Application Report SLVA453

3. Документация на микросхемы TPS54260, TPS54327, LM5576, LM5017, LM5015.
