Новые DC/DC-преобразователи универсального применения в SMD-корпусах КОМПАНИИ PEAK

28 ноября 2007







Компания PEAK electronics GmbH (Германия) выпускает DC/DC-преобразователи мощностью от 0,25 до 60 Вт в стандартных корпусах: SMD, SIP4, SIP7, DIP8, DIP24, 2"x1", 2"x1,6", 2"х2" со стандартным расположением выводов для индустриального применения в диапазоне температур от -40 до +85°С , с электрической прочностью изоляции от 1000 В до 5200 В. Компания PEAK electronics GmbH сертифицирована по ISO 9001:2000.

Компания предлагает своим клиентам новые DC/DC-преобразователи в SMD-корпусах мощностью 1 Вт: серии PME с одним выходом и серии PMA с двумя выходами. Эти конверторы преобразуют входное напряжение 5 или 12 В в выходное напряжение 5, 9, 12, 15, ±5, ±9, ±12 или ±15 В в зависимости от модели. Основные параметры новых преобразователей:

  • электрическая прочность изоляции 1 кВ постоянного тока,
  • точность установки выходного напряжения 5%,
  • нестабильность выходного напряжения 1,2% при изменении входного напряжения 1%,
  • нестабильность выходного напряжения 9% при изменении нагрузки от 10 до 100%,
  • КПД до 79%,
  • уровень шумов в полосе 20 МГц: 75 мВ (размах),
  • диапазон рабочих температур: -40…85°C,
  • диапазон температур хранения: -55…125°C,
  • размеры корпуса:
    12,7х7,50х6,25 мм (PME), 15,24х7,50х6,75 мм (PMA).

Параметры моделей новых преобразователей серий PME, PMA приведены в таблице 1.

Таблица 1. Параметры моделей DC/DC-преобразователей PME, PMA мощностью 1 Вт

Наиме-
нование*
Uвх, В Uвых, В Iвых, мА Аналог TRACO Аналог AIMTEC
Преобразователи с однополярным выходом
PME-0505TLF 5 ±10% 5 200 TSM 0505S AM1L-0505S-NZ
PME-0509TLF 9 111 TSM 0509S AM1L-0509S-NZ
PME-0512TLF 12 84 TSM 0512S AM1L-0512S-NZ
PME-0515TLF 15 67 TSM 0515S AM1L-0515S-NZ
PME-1205TLF 12 ±10% 5 200 TSM 1205S AM1L-1205S-NZ
PME-1209TLF 9 111 TSM 1209S AM1L-1209S-NZ
PME-1212TLF 12 84 TSM 1212S AM1L-1212S-NZ
PME-1215TLF 15 67 TSM 1215S AM1L-1215S-NZ
Преобразователи с двуполярным выходом
PMA-0505TLF 5 ±10% ±5 ±100 TSM 0505D AM1L-0505D-NZ
PMA-0509TLF ±9 ±56 нет AM1L-0509D-NZ
PMA-0512TLF ±12 ±42 TSM 0512D AM1L-0512D-NZ
PMA-0515TLF ±15 ±33 TSM 0515D AM1L-0515D-NZ
PMA-1205TLF 12 ±10% ±5 ±100 TSM 0505D AM1L-1205D-NZ
PMA-1209TLF ±9 ±56 нет AM1L-1209D-NZ
PMA-1212TLF ±12 ±42 TSM 0512D AM1L-1212D-NZ
PMA-1215TLF ±15 ±33 TSM 0515D AM1L-1215D-NZ
* суффикс «LF» означает отсутствие свинца

Преобразователи новых серий PME, PMA выпускаются в стандартных корпусах со стандартным расположением и назначением выводов (рис. 1), для удобства в таблице 1. приведены наименования аналогичных преобразователей популярных серий других производителей.

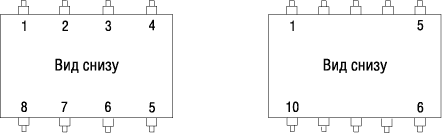

Рис. 1. Расположение и назначение выводов преобразователей в SMD-корпусах:
а) PME-серия, б) PMA-серия

DC/DC-преобразователи серий PME, PMA — универсального применения. Они могут быть использованы в приборах промышленной автоматики, телекоммуникационной аппаратуре, в измерительных приборах промышленного назначения, в медицинском оборудовании и т.д. Преобразователи позволяют получить нужное напряжение, преобразовать напряжение питания промежуточной шины в напряжение питания сенсора, осуществить развязку цепей в цифровой технике.

Для увеличения выходного напряжения или для получения нестандартного значения выходного напряжения эти преобразователи можно подключать последовательно. Для увеличения выходной мощности их можно включать параллельно, при этом необходимо применять защитные развязывающие диоды на выходе. Более подробно правила включения DC/DC-преобразователей изложены на специализированном сайте по источникам питания http://ps.compel.ru/.

Таблица 2. Популярные серии DC/DC-преобразователей PEAK

Серия Мощ-
ность,
Вт
Электри-
ческая
проч-
ность
изоляции,
кВ
Варианты
Uвх, В
Варианты Uвых, В Тип
корпуса
P6AU-XXXXE 1 1 5, 12, 24 3,3; 5; 7,2; 12; 15; 18 SIP4
P6CU-XXXXE 5, 12, 24, 48 3,3; 5; 7,2; 12; 15; 18 SIP7
P6LU-XXXXE 3 5, 12, 24, 48 3,3; 5; 7,2; 12; 15; 18
P6CG-0505E 1 5, 12, 24 3,0; 3,3; 5; 9; 12
(выход стабилизированный)
PSD-XXXXS 3,3; 5; 12 3,3; 5; 9; 12; 15 SMD8
PSD-XXXXD 5, 12 ±5, ±9, ±12, ±15 SMD10
P6BU-XXXXE 5, 12, 24 3,3; 5; 7,2; 12; 15; 18 DIP8
P10CU-XXXXE 2 5, 12, 24, 48 5; 7,2; 12;  15 SIP7
P10CU-XXXXZ 5, 12, 24, 48 ±5; ±7,2; ±12; ±15

Новые преобразователи весьма удачно дополняют линейку маломощных DC/DC-преобразователей компании PEAK. Основные параметры популярных серий приведены в таблице 2. Эти и новые преобразователи PMA, PME — достойный выбор для бюджетных приложений.
