Новинки от MEAN WELL: управляемые и неуправляемые источники питания для светодиодных светильников

8 апреля 2014

Компания MEAN WELL подтвердила свою репутацию одного из мировых лидеров производства источников питания, выпустив на рынок новую линейку специализированных ИП для светодиодных светильников внутреннего и наружного освещения. В линейку входят модели с ККМ, с различными видами диммирования по входу, с функцией автоматической регулировки питающего тока по сигналу датчика освещенности, с возможностью дистанционного управления по протоколу DALI.

Светодиодное освещение, еще несколько лет назад воспринимавшееся как нечто инновационное и дорогое, сегодня прочно вошло в нашу жизнь. Этому способствовали как технологические успехи производителей светодиодов, так и административные меры, в частности – Федеральный закон № 261-ФЗ «Об энергосбережении и энергоэффективности».

Перед разработчиками и проектировщиками систем освещения все чаще встает вопрос о выборе элементной базы для современных светодиодных светильников.

В данной статье рассмотрены недавно вышедшие на рынок источники питания светодиодов компании MEAN WELL.



Области применения светодиодных светильников

Если рассматривать светодиодный светильник в целом, то светодиод отвечает за световой поток, что обусловлено его характеристиками. Все остальные требования, предъявляемые к осветительному прибору, обеспечиваются источником питания:

  • диапазон питающего напряжения – способность источника питания обеспечивать необходимую мощность в нагрузке в диапазоне входных напряжений питающей сети;
  • электробезопасность – способность светильника обеспечивать защиту от поражения электрическим током в соответствии с [1];
  • электромагнитная совместимость – нормированное значение радио- и кондуктивных помех, излучаемых устройством в эфир и питающую сеть [2]. Устройство должно быть устойчиво к воздействию помех различных видов [3], к устройству предъявляются требования по коэффициенту мощности в соответствие с [4];
  • стабильность и пульсации выходного тока. Изменение выходного тока напрямую влияет на модуляцию светового потока (фликер), уровень которого для некоторых областей применения светотехнического оборудования ограничен [5];.
  • рабочий диапазон температур, степень защиты оболочки;
  • дистанционное управление интенсивностью светового потока – возможность изменять интенсивность освещения с помощью технического устройства, удаленного от светильника, например, диммера или контроллера.

Это далеко не полный перечень требований, предъявляемых к устройству освещения в целом и к его источнику питания в частности, но он позволяет разработчику облегчить выбор из широкой номенклатуры компонентов.

Системы освещения условно ,делятся на три группы, каждая из которых обладает своим набором характеристик (таблица 1).

Таблица 1. Основные параметры блоков питания

Параметр Внутреннее освещение Наружное
освещение
Освещение в системе ЖКХ
Жесткие требования к пульсациям Пониженные требования к пульсациям Внутреннее
освещение
Наружное
освещение
Типовая выходная мощность, Вт 20…60 60…300 <25
Пульсации тока, % <5 <20 не нормируется <20 (или не нормируется)
Коррекция коэффициента мощности Требуется Требуется Не требуется
Диапазон рабочих температур, °С 1…40 -40…40 1…40 -40…40
Степень защиты оболочки IP20 IP66 IP20 IP66



Рис. 1. Источник питания светодиодов PLD-40

Рис. 1. Источник питания светодиодов PLD-40

Источники питания для внутреннего освещения, несмотря на схожую область применения, могут иметь существенные различия в зависимости от места, где предполагается их использовать. В частности, если требуется организовать освещение складов, служебных помещений, то достаточно использовать источники питания с «плюсовым» диапазоном рабочих температур и степенью защиты корпуса от IP20 и выше; в случае, если требуется освещение офисов или иных помещений, где предполагаются рабочие места, оборудованные компьютерами, вступает в силу ограничение на величину пульсаций светового потока не более 5% [6]. При этом требования к температурному диапазону и степени защиты корпуса остаются неизменными. Диапазон входного напряжения зависит от конкретных условий. В некоторых случаях могут потребоваться источники с универсальным входом, если предполагается, например, работа мощного оборудования и связанные с ней просадки напряжения сети. В офисных и жилых помещениях питающая сеть стабилизирована значительно лучше, и стандартного диапазона входных напряжений в большинстве случаев бывает достаточно. И в том, и в другом случае для такого светильника необходимо наличие корректора коэффициента мощности, поскольку потребляемая мощность превышает установленный стандартом [4] порог в 25 Вт. В качестве примеров источников питания для светильников внутреннего освещения можно привести PLD-40 и PLD-60 производства тайваньской компании MEAN WELL (рисунок 1). Данные модели рассчитаны на нагрузку в 40 и 60 Вт соответственно, температурный диапазон позволяет гарантированно перекрыть все потребности при эксплуатации в помещении, охлаждение модулей осуществляется за счет естественной конвекции. Источники питания соответствуют второму классу электробезопасности, выход гальванически изолирован от входа, изоляция выдерживает испытательное напряжение 3.75 кВ переменного тока. Параметры источников приведены в таблице 2.

Таблица 2. Краткие технические характеристики источников PLD-40, PLD-60, PLM-25
Наименование Выходной
ток, мА
Выходная мощность, Вт Коэфф.
пульсации, %
Коэфф.
мощности
Диапазон рабочих температур, °C Степень
защиты корпуса
КПД, %
PLD-40 350; 500; 700, 1050;1400; 1750 40 10…20 >0,9 -30…50 IP30 86…88
PLD-60 500; 700; 1050; 1400; 1750; 2000; 2400 60 10…20 >0,9 -30…45 IP30 85…88
PLM-25 350; 500; 700; 1050 25 10 >0,95 -30…45 IP30 85…87



Как видно из таблицы 2, коэффициент пульсаций источников питания серии PLD находится в пределах 10…20%, что позволяет использовать их для светильников внутреннего освещения, к которым не применяются жесткие требования по пульсациям светового потока (освещенности). Все модификации имеют защиту от короткого замыкания и перегрева (105±5°C). Наличие корректора коэффициента мощности, соответствие требованиям ЭМС, а также заявленная производителем высокая надежность делают эту серию привлекательной для использования в светильниках без регулировки освещенности.

Источники питания для наружного освещения. Наружное освещение предполагает в первую очередь широкий рабочий диапазон температур источника питания, в том числе и «холодный старт», т.е. способность включиться после длительного нахождения в обесточенном состоянии при отрицательных температурах. Второй важный аспект – степень защиты корпуса. Для уличного исполнения желательно иметь как полную защиту от пыли, так и полную защиту от воды, то есть рекомендуемая степень защиты должна быть выше IP65 в соответствии со стандартом [7]. В случае, если изоляцию от пыли и влаги обеспечивает корпус светильника, можно использовать источники питания и с меньшим уровнем защиты корпуса, но наличие влагозащиты печатной платы и электронных компонентов от выпадения конденсата значительно повысит надежность. Требования к пульсациям тока для источников питания уличных светильников, как правило, не предъявляются, а учитывая значительные мощности, отвод тепла становится одной из основных задач. Источники с широким диапазоном входного напряжения более востребованы для уличных светильников, поскольку линии питания имеют значительную протяженность и присутствует существенная нестабильность напряжения.

Источники питания для освещения объектов ЖКХ, как правило, имеют мощность менее 25 Вт, что снижает требования к коэффициенту мощности таких устройств. Требования к пульсациям выходного тока также не предъявляются, условия эксплуатации схожи с аналогичными источниками для внутреннего и наружного применения. К примеру, источники уже знакомой серии PLD, но на мощности 16 и 25 Вт, имеют расширенный диапазон рабочих температур, выполнены в соответствии со вторым классом по электробезопасности и имеют встроенный активный корректор коэффициента мощности. Особенность этой серии источников питания, которая отличает их от более мощных представителей – более широкие возможности в плане диапазона напряжения питания:

  • PLD-16 имеет исполнение «А» для 90…135 В переменного тока, исполнение «В» – для 180…295 В переменного тока;
  • PLD-25 имеет единый расширенный диапазон 90…295 В переменного тока или 127…417 В постоянного тока.

PLD-16 и PLD-25 имеют защиту от короткого замыкания и перегрева (95 ±10°C).

Рис. 2. Источник питания светодиодов PLM-25

Рис. 2. Источник питания светодиодов PLM-25

Также представляет интерес новинка производства компании MEAN WELL – источник питания светодиодов PLM-25, выполненный в ином форм-факторе, с клеммами для подключения питания и нагрузки и выходной мощностью 25 Вт (рисунок 2).

Этот модуль имеет широкий диапазон питающих напряжений (110…295 В переменного тока или 156…416 В постоянного), второй класс электробезопасности, уровень пульсаций тока – более 10%. Производитель делает акцент на малом собственном потреблении PLM-25 – менее 0.5 Вт в ненагруженном режиме и малой высоте корпуса. Все модификации PLM-25 имеют защиту от короткого замыкания. Характеристики модуля приведены в таблице 2.

Наличие корректора коэффициента мощности повышает привлекательность данных источников питания для перспективных систем освещения, поскольку требования к устройствам в плане энергопотребления и ЭМС постепенно ужесточаются. Источники питания PLD-16, PLD-25 и PLM-25 проходят полное тестирование. При этом стоимость их невысока, что делает данную продукцию компании MEAN WELL привлекательной для применения в сфере ЖКХ.



Управляемые источники: экономия и новые возможности

Термины «энергосбережение» и «энергоэффективность» в светотехнике в последние годы (особенно после принятия ряда нормативных документов) часто ассоциируются с люминесцентными лампами, оснащенными электронными балластами, и светодиодными источниками света. Действительно, повсеместное применение новых световых установок привело к повышению эффективности систем освещения в 6…10 раз по сравнению с лампами накаливания, причем наибольшей эффективностью обладают именно светодиоды. Дальнейшее развитие светотехники только за счет технологического преимущества новых источников света пока невозможно, поэтому методы управления интенсивностью светового потока вышли на первый план.

Идея управления освещением не нова, еще с 60-х годов прошлого века существовали автотрансформаторы и устройства регулировки яркости ламп накаливания, работающие на принципе фазовой отсечки. Данный способ управление получил широкое распространение благодаря своей простоте. Он применяется и в настоящее время. Устройства, реализующие этот метод управления, получили название «диммеры» (от англ. to dim – «затемнять»). Суть метода фазовой отсечки (phase cut dimming) – с помощью специальной схемы подключать нагрузку (лампу) к питающей сети не в течение всего периода синусоидального напряжения, а на некоторый интервал времени. Коммутация нагрузки осуществляется с помощью симисторов или МОП-транзисторов. Наилучшим образом диммер работает с лампой накаливания, которая является резистивной нагрузкой и обладает значительной тепловой инерцией, что позволяет хорошо интегрировать даже короткие импульсы напряжения, которые возникают при задании минимальной яркости свечения.

А вот с драйверами светодиодов ситуация иная: во-первых, необходимы специальные драйверы, способные работать в широком диапазоне входного напряжения и одновременно определяющие угол отсечки как информационный сигнал о требуемом токе нагрузки; во-вторых, симисторные каскады в диммерах различных производителей имеют различные токи удержания, что может приводить к некорректному декодированию угла отсечки и, как следствие, к нелинейному управлению яркостью и заметным мерцаниям в начале диапазона регулировки [8].

Несмотря на то, что метод управления освещением с помощью диммеров с отсечкой фазы морально устарел, он продолжает пользоваться широкой популярностью благодаря своей дешевизне и простоте реализации. Производители источников питания для светодиодного освещения не могли оставить этот фактор без внимания, и в их продуктовых линейках присутствуют драйверы, адаптированные под аналоговый димминг. Типичные представители таких устройств – источники питания светодиодов PCD-40 и PCD-60 производства компании MEAN WELL (рисунок 3).

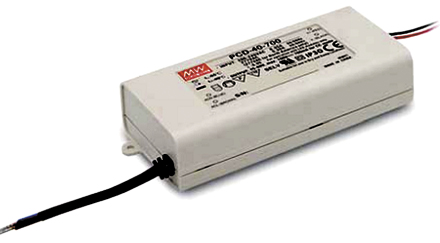

Рис. 3. ИП PCD-40 с функцией диммирования по входу

Рис. 3. ИП PCD-40 с функцией диммирования по входу

Выходная мощность у этих моделей, соответственно, порядка 40 В и 60 Вт (есть незначительные отклонения, в зависимости от модификации), все модели имеют корректор коэффициента мощности. Краткие характеристики приведены в таблице 3. Данное семейство полностью соответствует параметрам светильников внутреннего освещения без жестких требований по пульсациям выходного тока. Все модификации имеют защиту от короткого замыкания и перегрева (105 ±5°C). Выход у источников этого семейства гальванически изолирован от питающей сети, изоляция выдерживает испытательное напряжение 3.75 кВ переменного тока, что позволяет не принимать меры по изоляции светодиодов. Типовая схема включения источника показана на рисунке 4.

Рис. 4. Типовая схема подключения источников серии PCD

Рис. 4. Типовая схема подключения источников серии PCD

Как упоминалось ранее, разброс характеристик диммеров непосредственно влияет на качество регулирования. Поэтому в спецификациях на источники питания, регулируемые методом отсечки фазы, производитель приводит перечень рекомендуемых диммеров [9,10].

Другой вариант простого управления уровнем освещенности в помещении можно реализовать с помощью «дискретного димминга», реализованного в источнике питания светодиодов PLM-40 (таблица 3)

Таблица 3. Краткие технические характеристики источников PCD-40/60 и PLM-40

Наименование Выходной
ток, мА
Выходная мощность, Вт Коэфф.
пульсации, %
Коэфф.
мощности
Диапазон рабочих температур, °C Степень
защиты корпуса
КПД, %
PCD-40 350; 500; 700; 1050;1400; 1750 40 10…20 >0,9 -30…50 IP30 85…87
PCD-60 500; 700; 1050; 1400; 1750; 2000; 2400 60 10…20 >0,9 -30…45 IP30 84…87
PLM-40 350; 500; 700; 1050;1400; 1750 40 10…20 >0,95 -30…45 IP30 86…88



PLM-40 выполнен в том же форм-факторе, что и рассмотренный ранее PLM-25, при этом все модификации имеют защиту от короткого замыкания и перегрева (115 ±5°C). Управление яркостью светильника осуществляется с помощью выключателя, т.к. функции включения и регулировки совмещены. Алгоритм «трехступенчатого димминга», реализованный в PLM-40, показан на рисунке 5:. Перевод выключателя в положение «Вкл.» переводит устройство в режим полного тока (100%). Каждый последующий цикл «Выкл./Вкл.», если он меньше интервала времени 2.5 с, переводит устройство в последующее состояние – соответственно 40% и 10%, далее цикл повторяется. Выключение на время более 2,5 с сбрасывает счетчик состояний, и цикл начинается сначала со значения 100% выходного тока.

Рис. 5. Трехступенчатый аналоговый димминг, управляемый выключателем

Рис. 5. Трехступенчатый аналоговый димминг, управляемый выключателем

PCD-40/60 и PLM-40 хорошо подходят для управляемых светильников внутреннего освещения. В нишу управляемых светильников, применяемых в сфере ЖКХ, хорошо вписываются PCD-16/25 с выходной мощностью 16 и 25 Вт соответственно.

Характеристики их схожи с характеристиками более мощных представителей семейства, за некоторыми отличиями. В частности, PCD-16/25 выпускаются в двух исполнениях по диапазону входного напряжения:

  • PCD-16/25 «A»: 90…135 В переменного тока;
  • PCD-16/25 «B»: 180…295 В переменного тока.

Данным модификациям свойственны те же особенности функционирования совместно с аналоговыми диммерами. Список рекомендованных устройств приводится в спецификации на модули [11; 12].



Метод аналогового управления: дальнейшее развитие светотехники

В 70 гг. прошлого века появились диммеры, регулируемые дистанционно постоянным напряжением. Тогда же был установлен единый диапазон управляющего сигнала 0…10 В. [13]. Это один из самых простых методов управления, при котором интенсивность светового потока, вырабатываемого устройством освещения, пропорциональна управляющему сигналу. Управляющий сигнал, в свою очередь, подается по двухпроводной схеме, при этом ток, втекающий в регулятор, находится в пределах 1…4 мА. Данный метод широко применяется в настоящее время, но при всех своих достоинствах обладает следующими недостатками:

• падение напряжения на управляющих проводниках и подверженность аналогового сигнала помехам приводит к неоднородности свечения и мерцаниям осветительных устройств, особенно при большой протяженности линий связи;

• аналоговая линия связи исключает возможность дистанционной диагностики светильников.

Частично уменьшить влияние этих факторов позволила передача управляющего сигнала методом широтно-импульсной модуляции – ШИМ. Импульсы напряжения амплитудой 10 В подаются на управляющий вход осветительного устройства, где интегрируются, и выделенная постоянная составляющая используется в качестве сигнала. Частота импульсов находится в диапазоне от сотен герц до нескольких килогерц.

Рис. 6. Источник питания светодиодов с аналоговым управлением LCM-60

Рис. 6. Источник питания светодиодов с аналоговым управлением LCM-60

Современные источники питания светодиодов, поддерживающие аналоговое управление, совмещают оба способа: сигнал напряжения и сигнал ШИМ. Именно так, к примеру, реализована схема управления у преобразователей LCM-40 и LCM-60 (рисунок 6) производства компании MEAN WELL.

Важное отличие данных моделей источников питания от ИП других серий, рассмотренных выше, состоит в том, что они имеют единое исполнение под весь диапазон выходных токов. Другими словами, если требуется изменить значение максимального тока в цепочке светодиодов, достаточно установить другой код на встроенном в источник DIP-переключателе (таблица 4).

Таблица 4. Предустановка максимального выходного тока для LCM-40 и LCM-60

LCM-40 LCM-60
Выходной ток Iо, мА Положение DIP-переключателей Выходной ток Iо, мА Положение DIP-переключателей
1 2 3 4 5 6 1 2 3 4 5 6
350 500
500 ON 600 ON
600 ON ON 700 (заводская установка) ON ON
700 (заводская установка) ON ON ON ON 900 ON ON ON ON
900 ON ON ON ON ON 1050 ON ON ON ON ON
1050 ON ON ON ON ON ON 1400 ON ON ON ON ON ON



Универсальность источников питания позволяет получить существенную гибкость при разработке, производстве (сокращение номенклатуры комплектующих изделий) и облегчить настройку системы освещения при пуско-наладочных работах.

С точки зрения димминга, у данного семейства также имеется в арсенале несколько интересных технических решений.

Во-первых, универсальный вход управления, который позволяет изменять выходной ток как постоянным напряжением в диапазоне 0…10 В, так и ШИМ-сигналом. Характеристика управления приведена в таблице 5.

Таблица 5. Характеристика управления постоянным напряжением и ШИМ-сигналом для источников питания LCM-40 и LCM-60

Управление напряжением
Uупр., В 0 1 2 3 4 5 6 7 8 9 10 Откр. вход
Iнагр., % 0 10 20 30 40 50 60 70 80 90 100 100…108
Управление ШИМ
Рабочий цикл, % 0 10 20 30 40 50 60 70 80 90 100 Откр. вход
Iнагр., % 0 10 20 30 40 50 60 70 80 90 100 100…108



При этом параметры ШИМ-сигнала следующие:

  • частота следования импульсов: 0.1…3 кГц;
  • амплитуда импульсов: 1.0 В.

Сигналы управления подаются на входы модуля DIM+ и DIM-, подключение сигнала DIM- к клемме Vo не допускается.

Во-вторых, для того, чтобы минимизировать шумы и потери сигнала на управляющих проводах и, как следствие, мерцание и неоднородность засветки, в модулях LCM-40 и LCM-60 предусмотрен режим синхронизации, который позволяет интегрировать в единый кластер до 10 источников. На рисунке 7 приведена схема синхронизации LCM-40.

Рис. 7. Схема синхронизации модулей LCM-40

Рис. 7. Схема синхронизации модулей LCM-40

Рекомендуемая производителем максимальная длина соединительного кабеля между источниками питания – 20 м.

Устройство, являющееся ведущим (Master) в кластере, принимает управляющий сигнал в виде напряжения или ШИМ и далее транслирует его ведомым (Slave) через порт синхронизации.

Нельзя не сказать и еще об одном интересном техническом решении, реализованном в LCM-40/60, ориентированном на существенное повышение надежности осветительной системы.

Известно, насколько сильно перегрев влияет и на срок службы электронных компонентов и на время жизни светодиодов [14]. Драйверы светодиодов этого семейства имеют вход для подключения внешнего датчика температуры – NTC-термистора, что позволяет избежать перегрева. Если к выводам NTC+/NTC- соответствующего разъема на корпусе модуля подключить термистор, сопротивление которого зависит от температуры, то будет сформирована характеристика температурного регулирования, изображенная на рисунке 8.

Рис. 8. Зависимость выходного тока от температуры NTC-термистора

Рис. 8. Зависимость выходного тока от температуры NTC-термистора

На графике приведены характеристики для термисторов трех типов с номинальными сопротивлениями 220 кОм, 330 кОм, 470 кОм. Применение термисторов других типов позволит «сдвинуть» зависимости в нужную разработчику сторону.

При этом собственная температурная защита в модулях LCM-40/60 имеется и функционирует отдельно, защищая компоненты от перегрева на уровне 90 ±10°С.

Наряду с защитой от перегрева в источниках реализована и защита от короткого замыкания в нагрузке и перенапряжения по выходу. А для условий, где предполагается тяжелый температурный режим, предусмотрен дополнительный выход питания вентилятора напряжением 12 В ±5% с нагрузочной способностью 50 мА. Вентилятор можно использовать как для охлаждения подложки со светодиодами, так и для охлаждения собственно источника питания. Потребляемая мощность без нагрузки для обеих модификаций источников не превышает 1 Вт. Краткие технические характеристики LCM-40/60 приведены в таблице 6.

Таблица 6. Краткие технические характеристики LCM-40/60

Наименование Диапазон входного напряжения, В Выходная мощность, Вт Коэффициент пульсации, % Коэффициент мощности Диапазон рабочей температуры, °C Степень защиты корпуса КПД, %
LCM-40 180…295 (AC)254…417 (DC) 42 5 >0.96 -30…60 IP20 91
LCM-60 60.3 5 >0.96 -30…60 IP20 92



Как видно из характеристик, коэффициент пульсаций тока у данных источников питания равен 5%, что позволяет соответствовать самым жестким требованиям по фликеру для помещений, оснащенных компьютерами. Широкий температурный диапазон, высокие значения коэффициента мощности и КПД, соответствие стандартам безопасности и ЭМС делают данные продукты компании MEAN WELL актуальными для построения современных эффективных систем освещения с дистанционным управлением световым потоком.

Другой способ дистанционного управления осветительной техникой – это цифровая замена аналогового протокола 1…10 В, применяющегося для управления балластами люминесцентных ламп (1 В – минимальный свет, 0 В – выключение балласта). Протокол получил название DALI (Digital Addressable Lighting Interface) [15]. Это двунаправленная децентрализованная шина, в случае однородной сети способная объединить до 64 устройств, а при применении DALI-роутеров – до 12800. Протокол открытый, обладает высокой гибкостью и невысокой стоимостью реализации. Данные передаются по двум проводам, причем соблюдение полярности при подключении необязательно. При этом DALI-линия предполагает защиту от случайного подключения силовой линии. Стандарт предусматривает цифровую коррекцию ошибок, скорость передачи данных составляет 1200 бод, длина сегмента линии связи – до 300 м.

Удешевление стоимости контроллеров DALI способствует повышению привлекательности данного стандарта в новых проектах систем освещения зданий, и, как следствие, на рынке появляются поддерживающие протокол источники питания.

Логично, что в линейке продукции одного из ведущих производителей источников питания для систем освещения – компании MEAN WELL, – присутствуют устройства с поддержкой стандарта DALI. В частности, это источники питания описанной выше серии LCM, но с суффиксом «DA» в наименовании – LCM-40DA и LCM-60DA.

Вместо схемы аналогового управления в эти модели встроен контроллер DALI-интерфейса, а также схема димминга одной кнопкой, или «PUSH-димминга». В остальном технические параметры источников LCM-40/60 и LCM-40DA/60DA, такие как температурные режимы, синхронизация, установка максимального выходного тока, пульсации и т.д. идентичны. Клеммы для подключения кабеля DALI-интерфейса находятся рядом с клеммами для подключения кабеля питания. В модулях имеется возможность установки логарифмической или линейной характеристики димминга в соответствии со стандартом IEC 62386-207. Реализация протокола DALI включает поддержку 16 групп и 64 адресов.

Для реализации функции PUSH-димминга достаточно подключить кнопку к источнику питания в соответствие со схемой, изображенной на рисунке 9.

Рис. 9. Подключение кнопки для PUSH-димминга к модулю LCM-40DA

Рис. 9. Подключение кнопки для PUSH-димминга
к модулю LCM-40DA

Важно:

  • кнопка должна быть рассчитана на напряжение сети;
  • кнопка должна быть подключена между выводами «PUSH» и «AC/L». Подключение ее к выводу «AC/N» может вызвать короткое замыкание!

Нажатия на кнопку различной длительности позволяют управлять выходным током источника питания в соответствие с алгоритмом, приведенным в таблице 7.

Таблица 7. Функция «PUSH-димминнг»

Тип нажатия Время удержания кнопки, с Реакция модуля
<0.05 Игнорирование, защита от ложного срабатывания
Короткое нажатие 0.1…1 Вкл./Выкл.
Длительное нажатие 1.5…10 Увеличение или уменьшение яркости*
Сброс >11 Яркость 100%
* – если яркость меньше 10% – увеличение, если больше 90% – уменьшение. Заводская предустановка – 100%.



Нажатие на кнопку на время менее 50 мс – так называемый дребезг – устройство игнорирует. Короткое нажатие включает или выключает освещение. Длительное нажатие позволяет циклически увеличивать или уменьшать мощность светильника от минимального к максимальному значению, далее – наоборот. Нажатие длительностью более 11 с вызывает сброс установки яркости и переводит устройство на 100% выходной мощности

Максимальная длина соединительных проводов между модулем и кнопкой – 20 метров.

LCM-40DA и LCM-60DA полностью отвечают критериям современного источника питания светодиодов для внутреннего освещения.



Заключение

Выбор элементной базы для современных систем освещения ставит перед проектировщиками ряд задач: соответствие стандартам, надежность, долговечность, конечная стоимость (включая и стоимость обслуживания), и, конечно же, энергоэффективность. Сами по себе светильники на светодиодах, выполненные из современных комплектующих, объективно имеют преимущества перед светильниками других типов. Однако, следующий этап уменьшения затрат энергии – это управление освещением. В некоторых источниках [16] на примере офисного помещения приводятся расчеты, которые показывают, что внедрение датчиков присутствия, обеспечивающих выключение освещения при отсутствии персонала, позволяет экономить до 25% электроэнергии. Дальнейшее развитие системы управления – это введение плавной регулировки мощности светильников, причем управление может быть как ручным, так и автоматическим. Наличие датчиков освещенности, которые автоматически поддерживают уровень освещенности рабочего места в зависимости от естественного освещения из окна, позволяют сэкономить еще до 30% электроэнергии.

Можно предположить, что доля управляемых источников питания будет увеличиваться, причем более востребованными будут именно цифровые методы управления.



Литература

  1. ГОСТ Р МЭК 60598-1-2011 Светильники. Часть 1. Общие требования и методы испытаний.
  2. ГОСТ Р 51318.15-99 (СИСПР 15-96) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электрического светового и аналогичного оборудования. Нормы и методы испытаний.
  3. ГОСТ Р 51514-99 Совместимость технических средств электромагнитная. Помехоустойчивость светового оборудования общего назначения. Требования и методы испытаний.
  4. ГОСТ Р 51317.3.2.-2006 Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний.
  5. ГОСТ Р 51317.3.3-2008 Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одой фазе), подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний.
  6. СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы».
  7. ГОСТ 14254-96 степени защиты, обеспечиваемые оболочками (код IP).
  8. James Patterson, National Semiconductor Corp. Efficient method for interfacing TRIAC dimmers and LEDs. http://edn.com.
  9. http://www.meanwell.com/search/PCD-40/default.htm.
  10. http://www.meanwell.com/search/PCD-60/default.htm.
  11. http://www.meanwell.com/search/PCD-16/default.htm.
  12. http://www.meanwell.com/search/PCD-25/default.htm.
  13. Электронные компоненты, №1 2012 г. Е. Самкова. Обзор протоколов управления освещением.
  14. http://www.ledsvet.ru/articles/srok-zhizni-belykh-svetodiodov/
  15. http://www.irf.com/technical-info/whitepaper/tp4-9.pdf
  16. http://www.smartlight.ru/products/svet/svet16.pdf.
