Многослойные ферритовые чип-фильтры компании Chilisin

13 мая 2014

Ферритовые чип-фильтры предназначены для подавления электромагнитных помех в различных узлах электронной аппаратуры, где используются высокая плотность монтажа компонентов, высокие рабочие частоты, где требуется обеспечение высокого уровня помехоустойчивости и снижение уровня ЭМИ. Тайванская компания Chilisin Electronics Co., Ltd, используя самые современные технологии, выпускает широкую номенклатуру многослойных ферритовых чип-фильтров с отличным соотношением «цена-качество».

Ферритовый фильтр является пассивным электрическим компонентом, использующимся для подавления высокочастотных помех в электрических цепях. Ферритовые фильтры-бусины (ferrite-beads) имеют конструкцию в виде ферритового полого цилиндра, кольца или тора, внутри которого проходит токовый проводник. Для увеличения индуктивности ферритового фильтра может использоваться и многовитковая тороидальная обмотка. Ферритовые фильтры используются как на сигнальных проводах для ослабления внешних помех, так и на проводах питания для уменьшения в них собственных ВЧ-помех.

Многослойные ферритовые чип-фильтры

Для поверхностного монтажа конструкция ферритовых фильтров реализуется посредством применения технологии многослойной пленочной структуры. Для увеличения эффективности фильтров в малых объемах требуется индуктивность высокой плотности. Для этого используется интегральная обмотка, выполненная на многослойной пленочной структуре.

На каждом слое тонкой подложки формируется пленочная структура полувитка обмотки. На двух слоях выполняется один виток обмотки. При спекании десятков или сотен слоев производится соединение секций проводников, в результате чего формируется объемная катушка с ферритовым стержнем внутри. Слои могут располагаться как в горизонтальной плоскости (типовая конструкция), так и в вертикальной (фильтры для СВЧ-диапазона свыше 1 ГГц). На рисунке 1 показаны топологии слоев в структуре ферритового чип-фильтра.

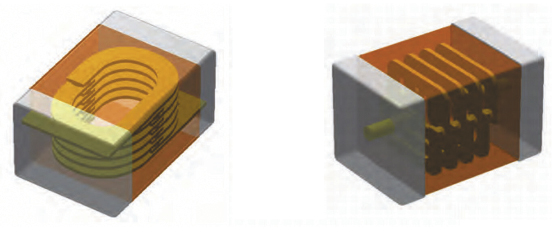

Рис. 1. Горизонтальная (а) и вертикальная (б) топологии расположения слоев в структуре ферритового чип-фильтра

Рис. 1. Горизонтальная (а) и вертикальная (б) топологии расположения слоев в структуре ферритового чип-фильтра

Применение вертикальной структуры позволяет уменьшить паразитную емкость между витками многослойной структуры и электродами. За счет этого удается расширить рабочую полосу частот чип-фильтра.

В структуре используются марганец-цинковые и никель-цинковые пленки ферритов. Применение различных ферритовых материалов, размеров, а также топологии слоев обеспечивает получение чип-фильтров с различными параметрами.

Рис. 2. Структура многослойного ферритового чип-фильтра

Рис. 2. Структура многослойного ферритового чип-фильтра

На рисунке 2 показана структура чип-фильтра с горизонтальной топологией слоев интегральной обмотки.

Использование дополнительной структуры катушки вместо обычного монолитного ферритового стержня позволяет увеличить импеданс при меньших габаритах. В действительности определенная часть ферритовых чип-фильтров устроена именно как ферритовый стержень с двумя электродами.

Ферритовые чип-фильтры для фильтрации электромагнитных помех изготавливаются по многослойной технологии, использующей никель-цинковые ферромагнитные материалы. На рисунке 3 показана структура и процесс формирования многослойных ферритовых чип-фильтров. Структура катушки формируется в нескольких слоях ферритового материала.

Рис. 3. Технология и конструкция ферритовых чип-фильтров

Рис. 3. Технология и конструкция ферритовых чип-фильтров

Рис. 4. Внешний вид ферритовых чип-фильтров Chilisin

Рис. 4. Внешний вид ферритовых чип-фильтров Chilisin

Технология производства многослойных ферритовых ЭМИ-фильтров точно такая же, как и для производства многослойных чип-индуктивностей. Только в них для формирования ферритовых слоев используются различные типы материалов. Для ферритовых чип-фильтров используется материал с большим поглощением, а для чип-индуктивностей, наоборот, с меньшим поглощением на высоких частотах.

Ферритовые чип-фильтры внешне очень похожи на керамические конденсаторы. На рисунке 4 показан внешний вид ферритового чип-фильтра Chilisin.

Основные параметры ферритовых чип-фильтров Chilisin

Основными параметрами, по которым производится выбор чип-фильтров являются: рабочий диапазон частот, импеданс на тестовой частоте 100 МГц (в Ом), сопротивление на постоянном токе (в Ом), максимально допустимый ток, допустимое отклонение импеданса от номинала, форм-фактор (размеры корпуса), а также рабочий температурный диапазон.

Номинальный импеданс приводится, как правило, на частоте 100 МГц. Для СВЧ-диапазона приводятся типовые значения импеданса на частоте 1000 МГц.

Допустимое отклонение от номинала приводится в относительных единицах. Габариты, номинальное значение импеданса и разброс импеданса присутствуют в названии компонента. Для выбора необходимого фильтра важно знать и другие параметры, которые не даны в названии. Они приведены в технической документации на компонент. Это:

  • сопротивление индуктивности по постоянному току (в Ом);
  • предельный рабочий ток, при котором не происходит насыщение ферритового материала индуктивности (в мА);
  • вид частотной характеристики импеданса.

В таблице 1 приведены возможные типоразмеры для ферритовых чип-фильтров Chilisin.

Таблица 1. Типоразмеры ферритовых чип-фильтров Chilisin

Код Размер (ДxШxВ), мм Код EIA
060303 0.6×0.3×0.3 0201
100505 1.0×0.5×0.5 0402
160808 1.6×0.8×0.8 0603
201209 2.0×1.2×0.9 0805
201212 2.0×1.2×1.25 0805
321611 3.2×1.6×1.1 1206
321616 3.2×1.6×1.6 1206
322513 3.2×2.5×1.3 1210
451616 4.5×1.6×1.6 1806
453215 4.5×3.2×1.5 1812



Номинальный ток

Это максимальный постоянный ток, который может протекать через чип-фильтр. Для ферритов определяется как ток, при котором нагрев компонента не превышает 20°C. При более высоких токах, протекающих через компонент, происходит насыщение феррита и, как следствие, снижение полного сопротивления до 25%.

Сопротивление постоянному току

Величина сопротивления постоянному току чип-фильтра зависит от длины чипа, числа слоев в феррите, толщины и конфигурации. Сопротивление измеряется при комнатной температуре. Чип-фильтры имеют сопротивление по постоянному току от нескольких мОм до нескольких Ом в зависимости от типа.

Частотные характеристики импеданса ферритовых чип-фильтров

Эквивалентная схема ферритового чип-фильтра – последовательно включенные индуктивность и сопротивление.

Величина сопротивления сильно зависит от частоты проходящего сигнала. Ферритовые ЭМИ-фильтры — это индуктивности с большими потерями на перемагничивание. Эта особенность и является основным отличием чип-фильтров от чип-индуктивностей.

Чип-фильтры изготавливаются из специальных ферритов с большими потерями на перемагничивание. Эта энергия выделяется в виде тепла. Тепло выделяется на активном сопротивлении, а не на индуктивности! Импеданс чип-фильтра определяется двумя компонентами: активной и реактивной. Формула для определения импеданса:

Z = R + jX,

где R – активная компонента, а X – реактивная. Обе компоненты являются частотно-зависимыми. В документации на чип-индуктивность для каждой серии приводится частотные характеристики импеданса и его составляющих. На рисунке 5 показаны типовые частотные характеристики импеданса ферритового чип-фильтра. X — это реактивная часть импеданса, R — активная, Z — полный импеданс.

Рис. 5. Типовая частотная характеристика импеданса ферритового чип-фильтра

Рис. 5. Типовая частотная характеристика импеданса ферритового чип-фильтра

Как видно из рисунка, после 30 МГц активное сопротивление преобладает над реактивным. Ниже резонансной частоты полное сопротивление компонента по существу определено индуктивной составляющей. В диапазоне 50…100 МГц ситуация меняется. Активная составляющая потерь доминирует с увеличением частоты, а индуктивная составляющая стремится к нулю. Импеданс чип-фильтров увеличивается с частотой, что характерно и для чип-индуктивностей. Основной характеристикой импеданса индуктивности (Z) является реактивное сопротивление (X). С другой стороны, поскольку фильтр создан на базе ферритового материала, имеющего большие потери на высоких частотах, основной характеристикой в высокочастотном диапазоне является резистивная компонента (R). По сравнению с обычной индуктивностью, ферритовый чип-фильтр обладает лучшей способностью к поглощению энергии ЭМИ, обеспечивая эффект подавления высокочастотных шумов.

Система обозначений многослойных ферритовых чип -фильтров Chilisin

На рисунке 6 приведена система обозначений для ферритовых чип-фильтров Chilisin. Эта система обозначений применима для следующих серий чип-ферритовых ЭМИ-фильтров Chilisin: SB, GB, PB, UPB, NB, HF, VPB.

Рис. 6. Cистема обозначений для многослойных ферритовых чип-фильтров Chilisin

Рис. 6. Cистема обозначений для многослойных ферритовых чип-фильтров Chilisin

  • название серии определяется технологией, а также особенностями конструкции и применения;
  • размеры корпуса: А,B,C, мм;
  • тип упаковки: T (type reel) – в катушке, B (bulk) – россыпью;
  • номинальное значение импеданса приводится на тестовой частоте 100 МГц, например, 10…1000 Ом;
  • код разброса допустимых значений импеданса от номинального. Допустимое отклонение от номинала для разных групп дается в относительных единицах;
  • коды отклонений: Y = ±25%; M = ±20%; T = ±30%.

Следует отметить, что для ферритовых ЭМИ-фильтров важна не столько высокая точность номинала импеданса, сколько точность значения индуктивности для ферритовых чип-индуктивностей.

В таблице 2 приведены основные параметры для различных серий ферритовых многослойных чип-фильтров, производимых Chilisin.

Таблица 2. Базовые параметры ферритовых чип-фильтров Chilisin

Наименование Код типоразмера, мм/дюйм Импеданс, Ом Предельный рабочий ток, мА
Для НЧ сигнальных цепей с частотой до 1 ГГц
SBJ060303 NEW! 0603/0201 60…470 200…300
SBJ100505 1005/0402 6…2500 100…500
SBJ160808 1608/0603 7…2700 200…500
SBJ201209 2012/0805 7…2700 100…600
SBJ321611 3216/1206 11…1500 200…600
SBJ321616 3216/1206 25…70 500
SBJ322513 3225/1210 26…2000 200…500
SBJ451616 4516/1806 33…170 500…600
SBJ453215 4532/1812 30…125 500
SBY060303 NEW! 0603/0201 10…600 100…500
SBY100505 1005/0402 6…330 100…500
SBY201209 2012/0805 5…56 500…600
SBY321611 3216/1206 8…60 500…600
SBY321616 3216/1206 25…60 500
SBY322513 3225/1210 32…120 500
SBY451616 4516/1806 33…100 500…600
SBY453215 4532/1812 70…150 500
SBK160808 1608/0603 6…2700 200…500
SBK201209 2012/0805 60…2700 200…500
SBK321611 3216/1206 70…2700 300…500
SBK321616 3216/1206 70 500
GBK160808 1608/0603 10…1500 150…1000
GBK201209 2012/0805 60…2000 400…800
GBK321611 3216/1206 70…2000 400…800
GBY201209 2012/0805 7…40 800…1000
GBY321611 3216/1206 19…60 800…1000
Для шин питания с полосой до 1 ГГц
PBY060303 NEW! 0603/0201 10…240 350…1000
PBY100505 1005/0402 7…120 1200…2000
PBY160808 1608/0603 6…1500 500…4000
PBY201209 2012/0805 5…1500 1000…6000
PBY321611 3216/1206 7…1500 800…6000
PBY322513 3225/1210 19…120 2500…4000
PBY451616 4516/1806 19…1300 2000…6000
PBY453215 4532/1812 19…1300 1500…6000
PBJ100505 1005/0402 10 2000
PBJ160808 1608/0603 10…1000 800…4000
PBJ201209 2012/0805 7…1000 1500…6000
PBJ321611 3216/1206 11…1500 800…6000
PBJ322513 3225/1210 60…90 3000…4000
PBJ451616 4516/1806 50…150 2000…6000
PBJ453215 4532/1812 30…130 3000…6000
Для фильтрации сильноточных цепей с полосой до 1 ГГц
UPB100505 NEW! 1005/0402 33…600 900…3000
UPB160805 NEW! 1608/0603 26…330 1500…3300
UPB160808 1608/0603 10…180 2000…5000
UPB201209 2012/0805 11…330 3000…6000
UPB201212 2012/0805 50…120 5000…6000
UPB321611 3216/1206 11…220 4500…6000
UPB451616 4516/1806 60…110 4000…7000
UPB453215 4532/1812 40…150 6000…9000
Для фильтрации ВЧ-сигнальных цепей с полосой до 1 ГГц
NBI100505 1005/0402 3…240 250…500
NBI160808 1608/0603 4…500 200…700
NBI201209 2012/0805 80…300 400…500
NBQ060303 0603/0201 10…120 100…300
NBQ100505 1005/0402 6…600 200…500
NBQ160808 1608/0603 5…2500 100…700
NBQ201209 2012/0805 5…2700 200…800
NBQ321611 3216/1206 15…1500 300…600
Для фильтрации СВЧ-сигнальных цепей с полосой свыше 1 ГГц
HFY100505 1005/0402 200…1000 250…450
HFJ100505 1005/0402 600…1800 200…300
Для фильтрации СВЧ-цепей с полосой свыше 1 ГГц и большим током
HFY100505-NP NEW! 1005/0402 120…220 700…1500
Для фильтрации сильноточных цепей с полосой до 1 ГГц
VPB160808 1608/0603 10…600 2000…6000



Типовые частотные характеристики импеданса ферритовых чип-фильтров

Для выбора подходящего чип-фильтра важно знать и учитывать частотную характеристику импеданса. Ниже, для справки, приведены типовые частотные характеристики импеданса для нескольких популярных серий чип-фильтров, применяемых для фильтрации в сигнальных цепях и цепях питания.

Серия GB

На рисунке 7 приведены типовые частотные характеристики серии GB.

Рис. 7. Частотная характеристика импеданса для серии чип-фильтров GB

Рис. 7. Частотная характеристика импеданса для серии чип-фильтров GB

С ростом частоты импеданс фильтра увеличивается. Фильтр применяется в относительно низкочастотных цепях с рабочими частотами до 1 ГГц.

Серия HF

В конструкции новой высокочастотной серии ферритовых чип-фильтров HF с полосой рабочих частот свыше 1 ГГц используется не продольное размещение слоев (горизонтальное), а поперечное (вертикальное). На рисунке 8 приведена частотная характеристика импеданса чип-фильтра серии HF100505T.

Рис. 8. Частотная характеристика импеданса для серии чип-фильтров HF

Рис. 8. Частотная характеристика импеданса для серии чип-фильтров HF

Импеданс на высоких частотах резко снижается. Эффективное подавление паразитных частот ЭМИ производится до частоты около 2…3 ГГц.

Чип-фильтр серии PBY

На рисунке 9 приведена частотная характеристика импеданса ферритового чип-фильтра серии PBY, предназначенного для применения в сильноточных цепях с рабочими токами до 6 А.

Рис. 9. Частотная характеристика фильтра серии PB для работы в сильноточных цепях питания

Рис. 9. Частотная характеристика фильтра серии PB для работы в сильноточных цепях питания

Выбор и применение чип-фильтров Chilisin

Для выбора оптимального типа ферритового чип-фильтра в первую очередь определяется спектр помех, требуемый уровень их подавления и диапазон рабочих токов. Исходя из условий применения, выбирается импеданс и допустимое сопротивление чип-фильтра по постоянному току. По полученным параметрам подбирается серия и тип чип-фильтра с требуемой полосой эффективного подавления помех. Значение тока и сопротивление особенно важны при установке чип-фильтров в цепях питания. В первую очередь нужно выбирать такие типы, которые обеспечивают работу фильтра без насыщения. Значение сопротивления на постоянном токе обеспечит минимальное падение напряжения.

В таблице 3 приведены рекомендуемые значения импедансов ферритовых чип-фильтров для применения в различных цепях электронной аппаратуры.

Таблица 3. Характерные значения импедансов для различных цепей

Цепь Импеданс, Ом
Цепи заземления 1…10
Линии питания 10…20
Линии видеосигнала, тактирующие сигналы и линии передачи данных 50…90
Длинные линии передачи данных 90…150 и более



Типовыми применениями для ферритовых чип-фильтров является:

  • фильтрация «звона» в линиях передачи данных;
  • развязка питающего напряжения;
  • развязка земли.

Фильтрующий эффект увеличивается при:

  • использовании шунтирующих конденсаторов, подключаемых к земле. Выбор номинала конденсатора зависит от спектра помех и частоты затухания;
  • низком выходном сопротивление источника.

Устанавливаются чип-фильтры, как правило, максимально близко к устройству-источнику помех, чтобы уменьшить эффективную длину провода-антенны с высокочастотным шумом.

Установка EMI-фильтров в местах подключения интерфейсных кабелей

Наибольшего подавления помех в интерфейсных кабелях можно добиться, используя в местах подключения кабелей ферритовые чип-фильтры. При разработке платы очень важно обеспечить минимальный импеданс на высоких частотах между земляным выводом (GND) ЭМП-фильтра на печатной плате и металлическим корпусом.

Фильтрация на шинах тактовых сигналов

Тактовые сигналы высокой частоты являются источниками ВЧ-помех. Частоты тактового сигнала и помехи могут быть расположены близко друг к другу. Поэтому необходимо использовать фильтры с высоким коэффициентом затухания и крутизной спадов АЧХ – ферритовые чип-фильтры для высокоскоростных линий передачи сигналов.

Установка EMI-фильтров на шинах передачи сигналов

Параллельные шины передачи данных содержат множество линий передачи сигналов, переключающихся одновременно. Изменение сигналов на шинах адреса и данных вызывает значительное увеличение импульсного тока, протекающего в цепях земли (GND) и питания. Поэтому необходимо ограничивать ток, протекающий по линиям передачи сигналов.

Установка чип-фильтров в местах подключения кабеля LVDS

Кабельное соединение материнской платы ноутбука с ЖК-дисплеем повышает уровень излучаемых компьютером помех за счет гармоник LVDS-сигналов и помех от интегральных микросхем, расположенных вдоль линии передачи сигналов. Так как частота передаваемых LVDS-сигналов достигает сотен мегагерц, то для предотвращения искажения формы сигналов и подавления синфазных помех рекомендуется использовать чип-фильтры серии NB. При передаче дифференциальных сигналов LVDS магнитные потоки, создаваемые протекающим током, взаимно компенсируются, что приводит к снижению уровня помех. Однако наличие отраженных сигналов может привести к неравенству токов, протекающих по парам проводников. В этом случае синфазные дроссели работают как трансформаторы для балансировки токов, что позволяет, в конечном счете, снизить уровень электромагнитных помех.

Подавление помех в интерфейсе с ЖК-дисплеем

Графический контроллер соединен с драйверами ЖК-дисплея множеством линий передачи сигналов, переключающихся одновременно. Эти переключения вызывают протекание по цепям питания и земли большого импульсного тока. Поэтому следует ограничивать ток в сигнальных линиях. Для этих целей хорошо подходят ферритовые чип-фильтры серии NB. На линиях тактовых сигналов, особенно работающих на высоких скоростях и при высоких уровнях помех, применяют фильтры серии HF или HP, обладающие высокими коэффициентом затухания и крутизной спадов АЧХ. Помехи, создаваемые переходными токами, возникают также в цепях питания. Поэтому для подавления помех в цепях питания устанавливаются ферритовые чип-фильтры, а также шунтирующие конденсаторы. В таблице 4 приведены примеры типовых применений ферритовых чип-фильтров в электронной аппаратуре.

Таблица 4. Типовые применения ферритовых чип-фильтров Chilisin различных серий

Наименование Категория
применений
Типовые
применения
Базовые параметры
Ток, мА Импеданс, кОм
Фильтрация помех в сигнальных цепях с полосой до 1 ГГц
SB Общее применение Смартфоны, бытовая электроника, цифровые фотокамеры 50…500 0.005…2.7
GB Общее применение Смартфоны, мобильная аппаратура 100…500 0.007…2
Фильтрация помех в сигнальных цепях с полосой порядка 1 ГГц
NB Цифровые ВЧ-сигналы Видеодекодеры, цепи DSP, Bluetouth, смартфоны, цифровые фотокамеры, спутниковые ресиверы, тюнеры 50…500 0.005…2.7
Фильтрация помех в сигнальных цепях с полосой более 1 ГГц
HF; HP СВЧ-сигналы свыше 1 ГГц СВЧ-приемники и трансиверы 50…2000 0.12…1.8
Фильтрация помех в силовых цепях с током до 6 А
PB Цепи питания общего назначения DC/DC-конверторы, видеодекодеры, цепи USB/IEEE1394, LAN интерфейсов, видеоплаты, цифровые фотокамеры 800…6000 0.005…1.5
UPB Сильноточные цепи DC/DC-конверторы 4000…6000 0.005…0.33

Совместимость и взаимозаменяемость

Технология производства многослойных ферритовых чип-фильтров, используемая компанией Chilisin, полностью соответствует технологии многослойных ферритовых чип-фильтров, используемых ведущими производителями, такими как TDK, Murata, T-Yuden, Vishay, Sumida, Kemet. Ферритовые чип-фильтры Chilisin по своим параметрам полностью идентичны чип-фильтрам других производителей, и могут быть рекомендованы в качестве альтернативной замены. Представленные в таблице 5 серии ферритовых чип-фильтров являются полными или близкими аналогами соответствующих компонентов Chilisin.



Таблица 5. Соответствие аналогов ферритовых чип-фильтров Chilisin различных производителей

Код типоразмера,
мм/дюйм
Компания
Chilisin Murata TDK Taiyo Yuden
Серия SB
0603/0201 SBY060303 BLM03AG MMZ0603SхххC BK0603HS
1005/0402 SBY100505 BLM15AG MMZ1005SхххC BK1005HS
1608/0603 SBK160808 BLM18AG MMZ1608SхххC BK1608HS
2012/0805 SBY/SBK201209 BLM21AG MMZ2012SхххC BL2125HS
0603/0201 SBJ060303 BLM03BD MMZ0603YхххC BK0603HM
1005/0402 SBJ100505 BLM15BD MMZ1005YхххC BK1005LM/HM
1608/0603 SBJ160808 BLM18BD MMZ1608YхххC BK1608LM/HM
2012/0805 SBJ201209 BLM21BD MMZ2012YхххC
Серия GB
1608/0603 GBK160808 BLM18AG MMZ1608SхххC
2012/0805 GBY/GBK201209 BLM21AG MMZ2012SхххC BKP1608
Серия NB
1005/0402 NBQ100505 BLM15BB MMZ1005D BK1005LL
1608/0603 NBQ160808 BLM18BB MMZ1608D BK1608LL
2012/0805 NBQ201209 BLM21BB MMZ2012D
1005/0402 NBI100505 BLM15BC MMZ1005F BK1005LL
1608/0603 NBI160808 MMZ1608F BK1608LL
0603/0201 PBY060303 BLM03AX(PG) MPZ0603SхххC BKP0603HS
1005/0402 PBY100505 BLM15AX(PG) MPZ1005SхххC BKP1005HS
1608/0603 PBY160808 BLM18PG MPZ1608SхххC BKP1608HS
2012/0805 PBY201209 BLM21PG MPZ2012SхххC
3216/1206 PBY321611 BLM31PG
4516/1806 PBY451616 BLM41PG
Серия UPB
1608/0603 UPB160808 BLM18PG MPZ1608R FBMH/J1608HS
2012/0805 UPB201209 MPZ2012R FBMH/J2012HS
2012/0805 UPB201212 BLM21PG FBMH/J2012HS
3216/1206 UPB321611 BLM31PG FBMH/J3216HS
4516/1806 UPB451616 BLM41PG FBMH/J4516HS
Серия PB
1005/0402 PBJ100505 BLM15PD MPZ1005YхххC
1608/0603 PBJ160808 MPZ1608YхххC
Серия HF
1005/0402 HFY100505 BLM15HG MMZ1005SхххE FBMH1005HM
1608/0603 HFY160808 BLM18HG FBMH1608HM
1005/0402 HFJ100505 BLM15HD MMZ1005AхххE
1608/0603 HFJ160808 BLM16HD
1005/0402 HFY100505-NP BLM15EG FBMJ1005HS
1608/0603 HFY160808-NP BLM18EG FBMJ1608HS

Получение технической информации, заказ образцов, заказ и доставка.

Chilisin_NE_05_14_opt

•••

Наши информационные каналы

О компании Chilisin

Основанная в 1972 году, компания Chilisin  является производителем индуктивностей, базирующимся в Тайване. За эти годы  Chilisin выросла в глобальную  корпорацию  с заводами и офисами продаж в Тайване, Китае, Европе и США. Компания специализируется на производстве радиочастотных, силовых индуктивностей и индуктивностей для фильтрации ЭМП. В 1996 был сформирован стратегический альянс с компанией Yageo. С тех пор индуктивности Chilisin продаются также под торговой маркой Yageo. Продукция  Chili ...читать далее
