TRGQ — миниатюрные телекоммуникационные реле от TTi

20 января 2015

Tai-Shing Electronic Componentsновостьпассивные ЭК и электромеханика

TRGQ

Возрастающие с каждым годом потребности рынка электронных компонентов в миниатюрных и экономичных реле, подстёгивают азиатских производителей добавлять в свои продуктовые линейки соответствующие конкурирующие решения и не отставать от лидеров отрасли: американских и японских производителей.

Тайваньская компания TTi (Tai-Shing, TS) анонсировала готовность к серийному выпуску миниатюрных телекоммуникационных реле серии TRGQ. Реле данной серии предлагаются в двух конструктивных исполнениях: DIP (с размерами 10х6.5х5.4 мм) и SMT (с размерами 10х6.5х5.65 мм), а также с двумя типами магнитных систем катушек: моностабильной и бистабильной.

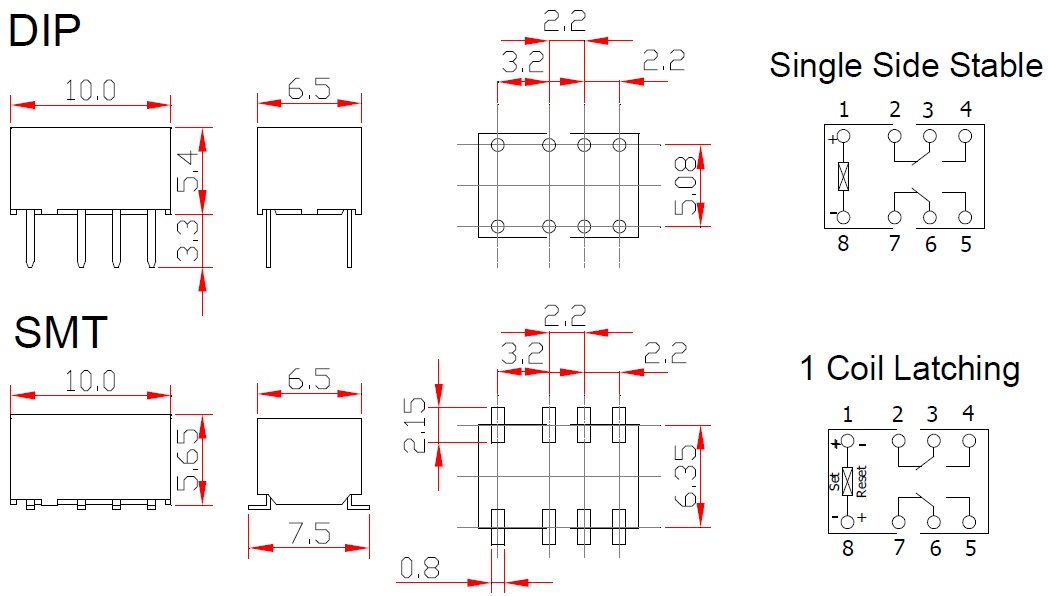

Габаритные размеры, посадочное место и распиновка реле TRGQ

Габаритные размеры, посадочное место и cсхема реле TRGQ

При резистивной нагрузке (cosφ=1) реле позволяет коммутировать токи до 2 А при напряжении 30 В(DC) или 0.5 A при напряжении 125 В(AC). Максимальные напряжение и мощность при переключении на постоянном и переменном токе составляют, соответственно, 220 В(DC) / 250 В(AC) и 60 Вт / 62.5 ВА. Прочность изоляции реле TRGQ между катушкой и контактами составляет:

  • 1000 В (AC, 1 мин.) или 1500 В (импульсы, 10×160 мкс, согласно FCC);
  • 1500 В (AC, 1 мин.) или 2500 В (импульсы, 2×10 мкс, согласно Telecordia).

Реле предназначены для работы в стандартном промышленном диапазоне температур от -40 до +85°C. Срок службы данных реле рассчитан на следующее количество переключений:

  • 1×105 (под нагрузкой);
  • 1×108 (без нагрузки).

Реле серии TRGQ являются аналогом популярной, и уже хорошо зарекомендовавшей себя на российском рынке серии IM производства TE Connectivity. Появление еще одной, дублирующей серии в портфолио Компэл предоставляет российским разработчикам более гибкий выбор из набора стандартных параметров (цена, сроки, качество), а производителям — разгрузку и перенаправление своих производственных мощностей.

Область применения реле серий TRGQ и IM распространяется на следующие ниши: телекоммуникационное оборудование, оргтехника, охранная и пожарная сигнализации, измерительные приборы, медицинское оборудование, системы мониторинга а также аудио- и видеотехника.

Система наименования реле TRGQ:

TRGQ S 12VDC R
Конструктивное исполнение:
пусто — DIP
S — SMT
Напряжение катушки Магнитная система катушки:
пусто — моностабильная
L — бистабильная
R — соответствие RoHS

Технические характеристики

  • Миниатюрные размеры: 10х6.5х5.65 мм;
  • DIP и SMT корпуса;
  • Прочность изоляции: 2500 В (импульс);
  • Стандартный ряд напряжений катушки: 1.5, 3, 4.5, 5, 6, 9, 12, 24 В;
  • Моностабильные и бистабильные катушки;
  • Высокая нагрузочная способность контактов: 2 А при 30 В (DC);
  • Большой срок службы: более 100000 переключений;
  • Соответствие стандартам и требованиям EN60950/EN41003, FCC, Telecordia, RoHS.
