Резервная батарея с креплением на DIN-рейку для слаботочных систем
18 июня 2015
Резервные аккумуляторные батареи для установки на DIN-рейку, производимые ПА «Контракт электроника» по заказу Мастер Кит, восполняют недостаток изделий этого типа на рынке. При этом их стоимость ниже среднерыночной.
В системах безопасности и противопожарной защиты, в системах низковольтного бесперебойного питания (ИБП) промышленной автоматики и других слаботочных системах одним из основных компонентов является резервная аккумуляторная батарея (АКБ). Как правило, указанные системы собираются в электротехнических шкафах из компонентов с креплением на DIN-рейку. На рынке имеется широкий выбор практически всех требуемых компонентов с креплением на DIN-рейку, однако именно АКБ с подобным креплением представлены не столь широко, как остальные, и обладают весьма высокой стоимостью.

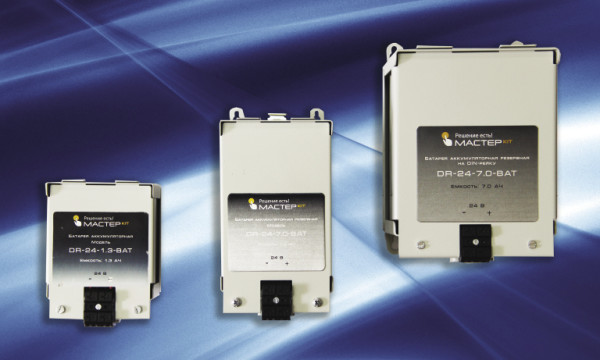

В настоящее время освоен серийный выпуск аккумуляторной резервной батареи с креплением на DIN-рейку (рисунок 1). Важным преимуществом данной продукции является приемлемая стоимость при высоком качестве.
В устройстве используются необслуживаемые герметизированные свинцово-кислотные аккумуляторы с системой рекомбинации газов (VRLA) напряжением 12 В, изготовленные по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе).
Изделие устанавливается на DIN-рейку с помощью штатного узла крепления или с помощью винтов – на любую плоскую поверхность, например, на заднюю стенку шкафа. Его можно устанавливать вертикально или горизонтально. При установке на DIN-рейку можно осуществить выравнивание изделия в вертикальной плоскости по отношению к другим компонентам соответствующей перестановкой узла крепления. Для выравнивания необходимо демонтировать монтажную пластину с узлом крепления, расположенную на задней стенке изделия, и переставить узел крепления в требуемое положение.

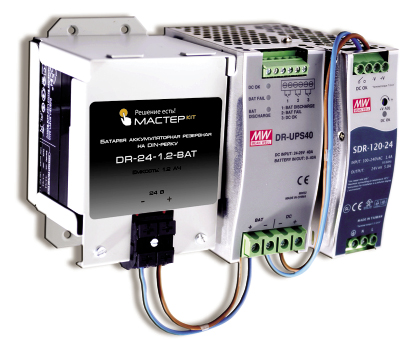

На рисунке 2 показан пример установки АКБ «Мастер Кит» совместно с блоком питания и контроллером «заряд-разряд» в системе низковольтного бесперебойного питания.
Основные технические параметры резервной батареи «Мастер Кит» представлены в таблице 1.
Таблица 1. Основные параметры резервной батареи «Мастер Кит»
Параметр | Наименование | ||
DR-24-1.2-BAT | DR-24-4.5-BAT | DR-24-7.0-BAT | |
Номинальное постоянное напряжение, В | 24 | 24 | 24 |
Номинальная емкость (20-часовой разряд), Ач | 1,2 | 4,5 | 7 |
Саморазряд в месяц, % | 3 (тип.) | ||
Ток разряда макс., А (ограничен предохранителем) | 10 | 25 | |
Ток заряда макс., А | 0,36 | 1,35 | 2,1 |
Рабочая температура разряда, °С | -15…50 | ||
Рабочая температура заряда, °С | -10…50 | ||
Срок службы, лет | 3 | ||
Габаритные размеры, ДхШхВ, мм | 96,5×90,5×126 | 150,5×94,5×185 | 143x135x201 |
Масса, кг | 1,7 | 3,8 | 5,7 |
