Для здания и цеха: новые источники питания MEAN WELL для LED-светильников
24 ноября 2015
Стабилизация как напряжения, так и тока, возможность регулировки яркости, расширенный температурный диапазон -55…70°С, невысокая стоимость и надежность, гарантия 6 лет – особенности новых семейств источников питания для светодиодных светильников серий ELG и HEP от компании MEAN WELL.
Основанная в 1982 году тайваньская компания MEAN WELL Enterprises сегодня известна в мире как разработчик и производитель надежных источников питания и преобразователей напряжения. В обширном модельном ряду компании достойно представлены и сетевые преобразователи (AC/DC) для питания светодиодных (LED) светильников – как внутреннего, так и наружного освещения. В настоящий момент компания производит источники питания для светильников мощностью 8…600 Вт.
Компания недавно обновила линейку своей продукции и приступила к серийному выпуску источников питания новых семейств ELG и HEP. Новые источники питания характеризуются невысокой стоимостью и надежностью (семейство ELG), расширенным температурным диапазоном -55…70° (семейство HEP), имеют длительный гарантийный срок (5, 6 лет), полный комплекс защитных мер, включают несколько модификаций, различающихся по функциональным возможностям.
Совместно с источниками со стабилизированным выходным током серий ELG-100-С/ELG-150-C, компания представила серии ELG-100/ELG-150, которые работают по схеме с двойной стабилизацией выходных параметров (стабилизация напряжения и тока). Они хорошо подойдут для питания светодиодных осветительных приборов и систем архитектурно-декоративной подсветки. Имеются модификации с возможностью регулировки тока/напряжения (яркости), включая три варианта дистанционного управления и совместимость с интерфейсом DALI. В некоторых модификациях имеется вспомогательный выход 15 В/0,4 A, который можно использовать для питания какого-либо управляющего контроллера (только для ELG-150 и ELG-150-C).
Обозначение и особенности семейств ELG/HEP
Система обозначений для источников питания MEAN WELL включает трехбуквенное название серии, после которого следует показатель выходной мощности, затем – максимальный выходной ток (или напряжение). Если в модели используется только стабилизация тока, то перед цифровым обозначением максимального выходного тока серии стоит бука «С» (Сurrent). Последняя буквенная позиция в маркировке (A, B, D, DA или «пропуск») выделена для обозначения модификаций с дополнительными возможностями. Пример обозначения: ELG-150-C700_, HEP-100-24_.
- «Пропуск», стандартная модель (IP67) – фиксированный выходной ток и/или напряжение;
- «А», стандартная модель (IP65) – настраиваемый с помощью встроенного потенциометра выходной ток и/или напряжение;
- «В», стандартная модель (IP67) – три варианта регулировки (сопротивление, сигнал 0…10 В DC или 10 В ШИМ);
- «D», опциональная модель (IP67) – функция Smart Timer Dimming для регулировки яркости в зависимости от времени суток;
- «DА», опциональная модель (IP67) – функция управления DALI.
Источники питания могут работать в режиме стабилизации напряжения (CV) или в режиме стабилизации тока (CC). В светодиодном освещении применяются ИП обоих типов, но наиболее востребованы источники со стабилизацией тока, а источники со стабилизацией напряжения популярны преимущественно в архитектурно-декоративной подсветке. Компания MEAN WELL — одна из немногих производителей, выпускающих источники питания с поддержкой обоих режимов работы (CV+CC). На рисунке 1 изображен график вольт-амперной характеристики работы такого ИП. Участок «А» соответствует случаю стабилизации напряжения. Участок «В» отображает работу в режиме стабилизации тока. В режиме стабилизации тока напряжение меняется в зависимости от нагрузки, в то время как на участке «А» от нагрузки зависит ток. Участок «С» соответствует срабатыванию системы защиты от перегрузки.

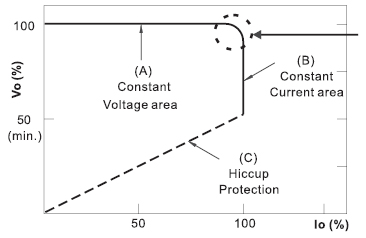

 Рис. 1. Типичная выходная вольт-амперная |

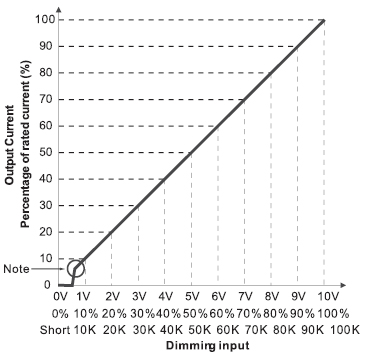

 Рис. 2. Характеристика регулирования выходного тока (уровня освещенности) MEAN WELL ELG |
Для подключения источников питания ELG-100C/150/C и HEP-100/150/185 предусмотрены кабельные вводы/выводы. В моделях ИП с индексами «В»/«DA» имеется дополнительный двухпроводной кабель – для дистанционного управления яркостью (током) в диапазоне 10% (0%)…100%.
Для регулировки уровня выходного тока и яркости LED-светильников можно использовать переменный резистор сопротивлением 100 кОм, источник постоянного напряжения 0…10 В или сигнал с ШИМ с коэффициентом заполнения 0%…100% при частоте импульсной последовательности 0,1…3 кГц и амплитуде 10 В.
При регулировке яркости следует учитывать, что выходной ток (уровень яркости) резко падает до нуля, когда управляющее напряжение понижается до 0,6 В, сопротивление резистора снижается до 6 кОм или коэффициент заполнения сигнала ШИМ снижается до 6% (рисунок 2).
Источники питания ELG-100(С)/150(С)

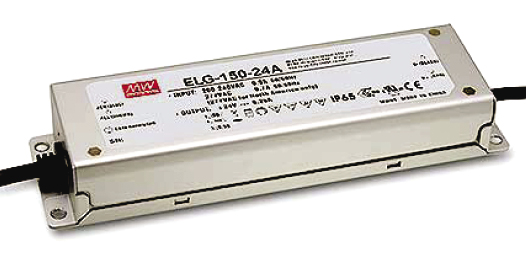

Рис. 3. Внешний вид источника питания Mean
Well ELG-150
Источники питания семейства ELG/ELG-C позиционируются как имеющая низкую стоимость альтернатива хорошо зарекомендовавшему себя ранее семейству HLG/HLG-C. Источники этого семейства оказались очень хорошо адаптированными к российским условиям и показали высокую надежность. В новых ИП сохранились все основные качественные показатели HLG, а также гарантийный срок 5 лет, но стоимость стала ниже. Вместе с тем c выпуском новой серии семейство HLG переведено в сегмент премиум-класса и гарантия увеличена до 7 лет.
Источники питания семейства ELG (рисунок 3) отличаются широким диапазоном допустимых входных напряжений, широким рабочим температурным диапазоном. Изделия конструктивно выполнены в металлическом корпусе и предназначены для питания уличных LED-светильников, могут быть использованы на автомагистралях, в системах наружной декоративно-художественной подсветки, на промышленных предприятиях.
Среди моделей семейства ELG-100(С)/150(С) можно легко выбрать источник для наружных систем светодиодного освещения различного назначения.
Серии ELG-100/150 со стабилизацией постоянного напряжения и тока для систем освещения удачно дополняются сериями ELG-100С/150С с токовой стабилизацией (высоковольтный выход), обладающих такой же высокой надежностью при разнообразных вариантах исполнения (встроенная и дистанционная регулировка яркости свечения, функции Smart Timer Dimming и DALI). Источники серии ELG-150С работают со стабилизацией выходного тока, имеют дополнительный выход напряжения 15 В (только в моделях BE).
Основные технические характеристики ИП ELG-100(С)/150(С) приведены в таблицах 1…4.
Таблица 1. Основные технические характеристики серии ELG-100
| Наименование | ELG-100-24 | ELG-100-36 | ELG-100-42 | ELG-100-48 | ELG-100-54 |
| Выходное напряжение, В | 24 | 36 | 42 | 48 | 54 |
| Номинальный выходной ток, А | 4 | 2,66 | 2,28 | 2 | 1,78 |
| Диапазон регулировки напряжения, В | Настройка внутренним потенциометром для типа А | ||||
| 21,6…26,4 | 32,4…39,6 | 37,8…46,2 | 43,2…52,8 | 48,6…59,4 | |
| Диапазон регулировки тока | Настройка внутренним потенциометром для типа А | ||||
| 2…4 | 1,33…2,66 | 1,14…2,28 | 1…2 | 0,89…1,78 | |
| Номинальная выходная мощность, Вт | 96 | 95,76 | 95,76 | 96 | 96,12 |
| Входное напряжение, В АС | 180…295 | ||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | ||||
| Пробивное напряжение изоляции (вход-выход), кВ | 3,75 | ||||
| КПД ср., % | 88 | 89 | 90 | 90 | 91 |
| Диапазон рабочих температур, °С | -40…70 | ||||
| Размеры, мм | 199,0х63,0х35,5 | ||||
Таблица 2. Основные технические характеристики ELG-100-C
| Наименование | ELG-100-С350 | ELG-100-С500 | ELG-100-С700 | ELG-100-С1050 | ELG-100-С1400 |
| Номинальный выходной ток, мА | 350 | 500 | 700 | 1050 | 1400 |
| Выходное напряжение без нагрузки, В | 297 | 210 | 149 | 105 | 75 |
| Диапазон регулировки тока, мА | Настройка внутренним потенциометром для типа А | ||||
| 175…350 | 250…500 | 350…700 | 525…1050 | 700…1400 | |
| Номинальная выходная мощность, Вт | 100,1 | 100 | 100,1 | 99,75 | 100,8 |
| Входное напряжение | 180…295 В AC или 255…417 В DC | ||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | ||||
| Пробивное напряжение изоляции (вход-выход), кВ |
3,75 | ||||
| КПД ср., % | 92 | 92 | 91 | 91 | 91 |
| Диапазон рабочих температур, °С | -40…90 | ||||
| Размеры, мм | 199,0х63,0х35,5 | ||||
Таблица 3. Основные технические характеристики ELG-150
| Наименование | ELG-150-12 | ELG-150-24 | ELG-150-36 | ELG-150-42 | ELG-150-48 | ELG-150-54 |
| Выходное напряжение, В | 12 | 24 | 36 | 42 | 48 | 54 |
| Номинальный выходной ток, А | 10 | 6,25 | 4,17 | 3,57 | 3,13 | 2,8 |
| Диапазон регулировки напряжения, В | Настройка внутренним потенциометром для типа А | |||||
| 10,8…13,2 | 21,6…26,4 | 32,4…39,6 | 37,8…46,2 | 43,2…52,8 | 49…58 | |
| Диапазон регулировки тока, А | Настройка внутренним потенциометром для типа А | |||||
| 5…10 | 3,2…6,25 | 2,1…4,17 | 1,8…3,57 | 1,56…3,13 | 1,4…2,8 | |
| Дополнительный выход | 15 В (девиация 11,5…15,5 В), 0,4 А (только для типа BE) | |||||
| Номинальная выходная мощность, Вт | 120 | 150 | 150,1 | 150 | 150,2 | 151,2 |
| Входное напряжение | 180…295 В AC или 255…417 В DC | |||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | |||||
| Пробивное напряжение изоляции (вход-выход), кВ |
3,75 | |||||
| КПД ср., % | 88 | 89 | 90 | 90 | 90 | 91 |
| Диапазон рабочих температур, °С | -40…90 | |||||
| Размеры, мм | 219,0х63,0х35,5 | |||||
Таблица 4. Основные технические характеристики MEAN WELL ELG-150-C
| Наименование | ELG-150-C500 | ELG-150-C700 | ELG-150-C1050 | ELG-150-C1400 | ELG-150-C1750 | ELG-150-C2100 |
| Номинальный выходной ток, мА | 500 | 700 | 1050 | 1400 | 1750 | 2100 |
| Выходное напряжение без нагрузки, В | 315 | 225 | 151 | 115 | 94 | 80 |
| Диапазон регулировки тока, мА | Настройка внутренним потенциометром для типа А | |||||
| 250…500 | 350…700 | 525…1050 | 700…1400 | 875…1750 | 1050…2100 | |
| Дополнительный выход | 15 В (девиация 11,5…15,5 В), 0,4 А (только для типа BE) | |||||
| Номинальная выходная мощность, Вт | 150 | 149,8 | 150,15 | 149,8 | 150,5 | 151,2 |
| Входное напряжение | 180…295 В AC или 255…417 В DC | |||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | |||||
| Пробивное напряжение изоляции (вход-выход), кВ | 3,75 | |||||
| КПД ср., % | 92 | 92 | 92 | 91 | 91 | 91 |
| Диапазон рабочих температур, °С | -40…70 | |||||
| Размеры, мм | 219,0х63,0х35,5 | |||||
Источники питания серий HEP-100/150/185

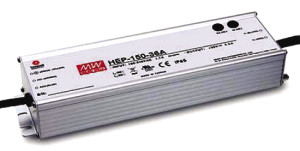

Рис. 4. Источник питания MEAN WELL HEP-150-
36A
Источники питания серий HEP-100/150/185 компания позиционирует как универсальные сетевые ИП с расширенным температурным диапазоном и возможностью применения даже на территории с холодным климатом (-55…70°С). Эти ИП предназначены в основном для архитектурно-декоративной подсветки, телекоммуникационного оборудования, освещения рекламных щитов, применяются в нефтяной, газовой и горной промышленности. Отличаются повышенным КПД (до 94%).
Источники питания выпускаются в двух модификациях. Стандартный вариант (с буквой «А» в обозначении, рисунок 4) позволяет подстраивать с помощью внутреннего регулятора уровни напряжения и тока и соответствует IP65. Опциональная модель (без буквы «А» в обозначении) соответствует IP68 с фиксированными уровнями напряжения и тока без возможности подстройки.
Источники питания выпускаются в алюминиевых корпусах, свободное внутреннее пространство в которых заполнено теплопроводящим силиконом. Расширенный до -55°С температурный диапазон позволяет использовать HEP-100/150/185 повсеместно, вплоть до северных районов, а увеличенный до 6 лет срок гарантии является при этом немаловажным фактором, особенно когда блоки питания устанавливаются в труднодоступных местах, например, на фасадах зданий, или в условиях длительной эксплуатации.
Основные технические характеристики ИП HEP-100/150/185 приведены в таблицах 5, 6, 7.
Таблица 5. Основные технические характеристики HEP-100
| Наименование | HEP-100-12 | HEP-100-15 | HEP-100-24 | HEP-100-36 | HEP-100-48 | HEP-100-54 |
| Выходное напряжение, В | 12 | 15 | 24 | 36 | 48 | 54 |
| Номинальный выходной ток, А | 8,34 | 6,67 | 4 | 2,65 | 2 | 1,77 |
| Диапазон регулировки напряжения, В | Настройка внутренним потенциометром для типа А | |||||
| 10,8…13,5 | 13,5…17,0 | 22,0…27,0 | 33,0…40,0 | 43,0…53,0 | 49,0…58.0 | |
| Диапазон регулировки тока, А | Настройка внутренним потенциометром для типа А | |||||
| 5,0…8,3 | 4,0…6,67 | 2,5…4,0 | 1,65…2,65 | 1,25…2,0 | 1,1… 1,77 | |
| Номинальная выходная мощность, Вт | 100 | 100 | 96 | 95 | 96 | 95 |
| Входное напряжение | 90…305 В AC или 127…431 В DC | |||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | |||||
| Пробивное напряжение изоляции (вход-выход), кВ |
3,75 | |||||
| КПД ср., % | 92 | 92 | 93 | 93 | 93% | 93 |
| Диапазон рабочих температур, °С | -55…70 | |||||
| Размеры, мм | 220,0х68,0х38,8 | |||||
Таблица 6. Основные технические характеристики MEAN WELL HEP-150
| Наименование | HEP-150-12 | HEP-150-15 | HEP-150-24 | HEP-150-36 | HEP-150-48 | HEP-150-54 |
| Выходное напряжение, В | 12 | 15 | 24 | 36 | 48 | 54 |
| Номинальный выходной ток, А | 12,5 | 10 | 6,3 | 4,2 | 3,2 | 2,8 |
| Диапазон регулировки напряжения, В | Настройка внутренним потенциометром для типа А | |||||
| 10,8…13,5 | 13,5…17,0 | 22,0…27,0 | 33,0…40,0 | 43,0…53,0 | 49,0…58,0 | |
| Диапазон регулировки тока, А | Настройка внутренним потенциометром для типа А | |||||
| 7,5…12,5 | 6,0…10,0 | 3,8…6,3 | 2,5…4,2 | 1,92…3,2 | 1,68…2,8 | |
| Номинальная выходная мощность, Вт | 150 | 150 | 151 | 151 | 153 | 151 |
| Входное напряжение | 90…305 В AC или 127…431 В DC | |||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | |||||
| Пробивное напряжение изоляции (вход-выход), кВ |
3,75 | |||||
| КПД ср., % | 91,5 | 92 | 93 | 93,5 | 94% | 94 |
| Диапазон рабочих температур, °С | -55…70 | |||||
| Размеры, мм | 228,0х68,0х38,8 | |||||
Таблица 7. Основные технические характеристики MEAN WELL HEP-185
| Наименование | HEP-185-12 | HEP-185-15 | HEP-185-24 | HEP-185-36 | HEP-185-48 | HEP-185-54 |
| Выходное напряжение, В | 12 | 15 | 24 | 36 | 48 | 54 |
| Номинальный выходной ток, А | 13 | 11,5 | 7,8 | 5,2 | 3,9 | 3,45 |
| Диапазон регулировки напряжения, В | Настройка внутренним потенциометром для типа А | |||||
| 10,8…13,5 | 13,5…17,0 | 22,0…27,0 | 33,0…40,0 | 43,0…53,0 | 49,0…58,0 | |
| Диапазон регулировки тока, А | Настройка внутренним потенциометром для типа А | |||||
| 6,5…13,0 | 5,75…11,5 | 3,9…7,8 | 2,6…5,2 | 1,95…3,9 | 1,72…3,45 | |
| Номинальная выходная мощность, Вт | 156 | 172 | 187 | 187 | 187 | 186 |
| Входное напряжение | 90…305 В AC или 127…431 В DC | |||||
| Коэффициент мощности | ≥ 0,95 при полной нагрузке для Uвх. 230 В | |||||
| Пробивное напряжение изоляции (вход-выход), кВ | 3,75 | |||||
| КПД ср., % | 91,5 | 92 | 93,5 | 93,5 | 94 | 94 |
| Диапазон рабочих температур, °С | -55…70 | |||||
| Размеры, мм | 228,0х68,0х38,8 | |||||
Заключение
В линейке продукции компании MEAN WELL всегда можно найти источники питания для светодиодных светильников внутреннего и наружного применения, удовлетворяющие большинству требований.
О надежности продукции MEAN WELL говорит тот факт, что компания предоставляет 5…7 лет гарантии на подавляющее большинство серий источников питания наружного применения. Сегодня трудно найти аналоги с подобными сроками гарантии.
В источниках питания для светодиодного освещения, равно как и в других применениях, большое внимание уделяется качеству продукции, которая при этом остается доступной по стоимости, благодаря чему изделия и пользуются заслуженным спросом.
Литература
- http://www.meanwell.com/webapp/product/search.aspx?prod=ELG-100.
- http://www.meanwell.com/webapp/product/search.aspx?prod=ELG-100-c.
- http://www.meanwell.com/webapp/product/search.aspx?prod=ELG-150.
- http://www.meanwell.com/webapp/product/search.aspx?prod=ELG-150-c.
- http://www.meanwell.com/webapp/product/search.aspx?prod=HEP-100.
- http://www.meanwell.com/webapp/product/search.aspx?prod=HEP-150.
- http://www.meanwell.com/webapp/product/search.aspx?prod=HEP-185.
Получение технической информации, заказ образцов, заказ и доставка.
HLG-600H – супермощный источник питания от MEAN WELL для LED-освещения
Компания MEAN WELL выпустила серию источников питания HLG-600H для наружного светодиодного освещения с выходной мощностью 600 Вт, расширив тем самым существующий модельный ряд семейства HLG. На сегодняшний день это самая мощная серия среди существующих источников питания на рынке наружного LED-освещения.
Новые источники питания имеют двойной режим стабилизации напряжения и тока (CV+CC), схему коррекции коэффициента мощности, выполнены в металлическом корпусе и залиты компаундом. Серия может эксплуатироваться как в помещении, так и на открытом воздухе в диапазоне температур -40…70°С при естественной конвекции. КПД достигает 96%, диапазон входного напряжения – 90…305 В. В новом источнике питания предусмотрена защита от импульсов повышенной энергии до 4 кВ в соответствии с EN61000-4-5.
В серии HLG-600H есть функция дистанционного включения/выключения, дополнительный канал +5 В Stand By и возможность регулировки выходных параметров либо ручным способом (модели с индексом A; IP65), либо дистанционно (димминг; модели с индексом В; IP67). Дистанционное управление возможно посредством ШИМ, аналогового напряжения 0…10 В, сопротивления. Реализован полный комплекс защитных мер, время включения не превышает 0,5 с, энергопотребление на холостом ходу – менее 0,5 Вт.
HLG-600H можно применять в различных приложениях наружного и промышленного освещения, в светильниках с большой высотой подвеса, прожекторах, для освещения автодорог и площадей.
Основные технические параметры:
- выходная мощность: 480…600 Вт (в зависимости от выходного напряжения);
- выходное напряжение из ряда: 12/15/20/24/30/36/42/48/54 В;
- диапазон входного напряжения: 90…305 В;
- защита от импульсов повышенной энергии: до 4 кВ;
- коэффициент мощности λ: > 0,98;
- дистанционное включение/выключение;
- IP65/67 (в зависимости от индекса A/B);
- размеры (ДхШхВ): 280х144х49 мм;
- гарантия 5 лет.
