Реле серии RT от TE Connectivity

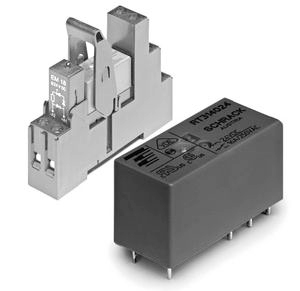

Миниатюрные электромеханические реле семейства RT компании TE Connectivity для монтажа на печатную плату нашли широкое применение в устройствах автоматизации, телеметрии, интерфейсных и исполнительных модулях. С помощью дополнительных аксессуаров они могут крепиться на DIN-рейку в системах промышленной автоматики. Реле выпускаются в герметичном и брызгозащитном исполнении. Рабочий температурный диапазон реле -40…85°C.



Управляющие катушки рассчитаны на управление переменным или постоянным током. Доступны модификации с поляризованным бистабильным управлением (с одной и двумя обмотками). Типовая мощность катушки 400 мВт (доступны катушки с повышенной чувствительностью 250 мВт).

Напряжение изоляции между катушкой и контактами 5000 VDC.



Формат кода заказа

Например, RT424012

RT — серия реле

4 — исполнение:

(1 = 1 группа 12 A, шаг выводов 3,5 мм, брызгозащищенное

B = 1 группа 12 A, шаг выводов 3,5 мм, гереметичное

3 = 1 группа 16 A, шаг выводов 5 мм, брызгозащищенное

D = 1 группа 16 A, шаг выводов 5 мм, герметичное

4 = 2 группы 8 A, шаг выводов 5 мм, брызгозащищенное

E = 2 группы 8 A, шаг выводов 5 мм, герметичное);

2 — контакты:

(1 = 1C (SPDT)

2 = 2C (DPDT)

3 = 1A (SPST-NO)

4 = 2A (DPST-NO));

4 — покрытие контактов:

3, L = AgSnO2

4, K = AgNi 90/10

5 = AgNi 90/10 gold plated

012 — код напряжения катушки.

Реле серии RT33Lxxx способны коммутировать импульсный ток до 80 А и сертифицированы для управления осветительными балластами до 1000 Вт.



Соединители MultiGig Vita 41/46 для высокоростных соединений

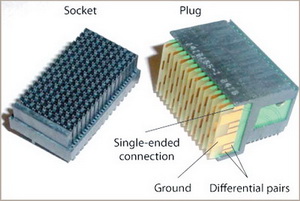

Соединители MultiGig от компании TE Connectivity предназначены для подключения платы расширения к основной плате для тех приложений, где необходима высокая плотность расположения контактов и скорость передачи данных до 3,125 Гбит/с.

Разъём состоит из двух частей: штекерной части, монтируемой на основной плате и состоящей из ряда гребенок по семь рядов контактных элементов в каждой, и гнездовой части, отличающейся идеальной изоляцией контактных гребёнок друг от друга и устанавливаемой на дополнительной плате.

В отличие от большинства кросс-панельных разъемов соединительная система MultiGig RT является «бесштыревой». Система обеспечивает высокую надежность. Возможно использование силовых и сигнальных контактов, вставок ключей и направляющих.



Спецификация изделия Тип
соединителя
Положение
соединителя
Способ монтажа Каталожный
номер
Vita 41 На основной плате Центральный модуль Прямой — Опрессовка 1410135-1
Vita 41/46 На основной плате Центральный модуль Прямой — Опрессовка 1410140-1
Vita 41/46 На основной плате Правый модуль Прямой — Опрессовка 1410142-1
Vita 46 На основной плате Левый модуль (1/2 ширины) Прямой — Опрессовка 1410186-1
Vita 41 На плате
расширения
Центральный модуль Угловой — Опрессовка 1410147-1
Vita 41 На плате
расширения
Левый модуль Угловой — Опрессовка 1410138-1
Vita 41 На плате
расширения
Правый модуль Угловой — Опрессовка 1410139-1
Vita 46 На плате
расширения
Центральный модуль (для сим. сигналов) Угловой — Опрессовка 1410187-3
Vita 46 На плате
расширения
Центральный модуль (для несим. сигналов) Угловой — Опрессовка 1410190-3
Vita 46 На плате
расширения
Левый модуль (1/2 ширины) Угловой — Опрессовка 1410189-3
