DO-203AA — корпус ЭК
Псевдонимы
DO-203AA
DO-203AA [DO-4]

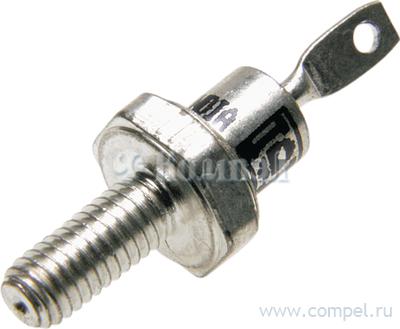

Внешний вид
Документация
Outline Dimensions Vishay Semiconductors DO-203AA (DO-4) DIMENSIONS in millimeters (inches) + 0.3 0 + 0.01 (0.08 0) 0.8 ± 0.1 (0.03 ± 0.004) 3.30 (0.13) 4.00 (0.16) 2 5.50 (0.22) MIN. R 0.40 R (0.02) Ø 1.80 ± 0.20 (Ø 0.07 ± 0.01) 20.30 (0.80) MAX. Ø 6.8 (0.27) 10.20 (0.40) MAX. 3.50 (0.14) 11.50 (0.45) 10.70 (0.42) 10/32" UNF-2A For metric devices: M5 x 0.8 11 (0.43) Document Number: 95311 Revision: 30-Jun-08 For technical questions, contact: indmodules@vishay.com www.vishay.com 1
PDF
Документация на корпус DO-203AA
Дата модификации: 01.03.2011
Размер: 23
Кб
1 стр.
Характеристики
Тип корпуса:
DO-203
Количество выводов:
2
Разделы каталога
Выпрямительные диоды
