SOT-223 — корпус ЭК

Псевдонимы

  • PG-SOT223-4
  • SOT-223
  • SOT-223 (TO-261)
  • SOT-223-3
  • SOT-223-4
  • SOT-223-4 / TO-261-4
  • SOT223
  • SOT223-3
  • TO-261

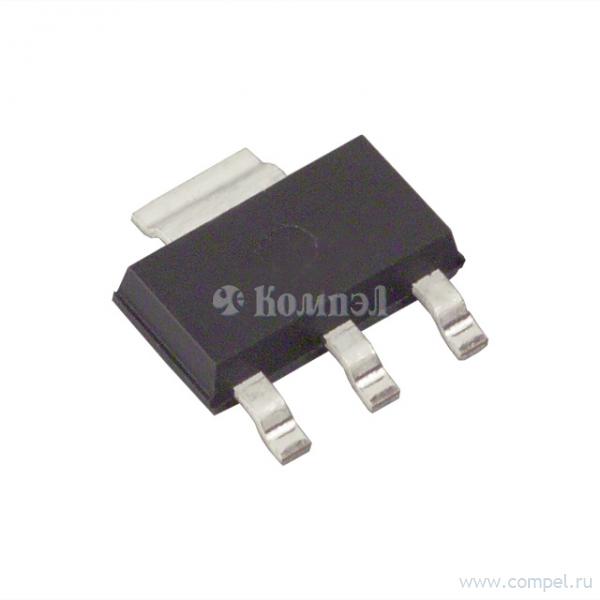

Внешний вид

Документация

Package information - SOT223 Surface mounted, 4 pin package Package outline Dim. Millimeters Inches Dim. Millimeters Inches Min. Max. Min. Max. Min. Max. Min. Max. A - 1.80 - 0.071 D 6.30 6.70 0.248 0.264 A1 0.02 0.10 0.0008 0.004 e 2.30 BSC 0.0905 BSC A2 1.55 1.65 0.0610 0.0649 e1 4.60 BSC 0.181 BSC b 0.66 0.84 0.026 0.033 E 6.70 7.30 0.264 0.287 b2 2.90 3.10 0.114 0.122 E1 3.30 3.70 0.130 0.146 C 0.23 0.33 0.009 0.013 L 0.90 - 0.035 - Note: Controlling dimensions are in millimeters. Approximate dimensions are provided in inches Soldering footprint 3.8 0.15 2.0 0.079 6.3 0.248 2.0 0.079 1.5 0.059 2.3 0.091 mm inches Issue 4 - November 2007 © Zetex Semiconductors plc 2007 1 www.zetex.com PDF
Докуменация на корпус SOT-223

Zetex - SOT223 Package information Package information

Дата модификации: 01.11.2007

Размер: 154.3 Кб

3 стр.

    Характеристики

    Тип корпуса: SOT-223
    Количество выводов: 4
    Шаг выводов: 2.3 мм (90.6 mils)
    Шаг рядов: 6.3 мм (248 mils)
    Размеры корпуса: 6.5 × 3.5 × 1.8 мм (256 × 138 × 71 mil)
