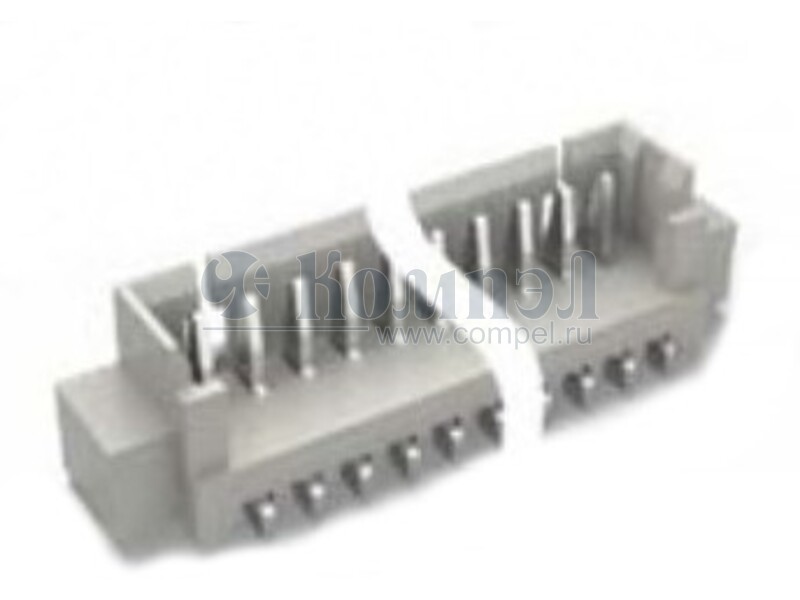

Серия соединителей провод - плата DS1020-03

Общие характеристики

	Раздел	Соединители провод - плата
	Семейство	1.25 mm Wafer connector V/T SMT Type
	Расстояние между соседними контактами
	Тип монтажа
	Расположение контактов разъема
	Количество рядов контактов
	Внутренний угол разъема

Документация на серию DS1020-03

Female Housing Female Terminal 1.25*N+1.75 1.25*N-1.25 Wires range 0.40 X Section X-X A 1.45 B 3.20 0.5 1.25 NOTES: 1.25 X Section A-A 0.9 B 2.30 0.15t 0.7 R0 .5 0 1.25*N-2.50 Section B-B 2.8 1.3 0.8 0.35 0.5 2.75 2.1 Temperature:-40°C~+105°C. 2.2 Contact resistance:20mΩ max. 2.3 Insulation resistance:100MΩ min. 2.4 Dielectric withstanding voltage:AC 250V per minute. 3. Product number code: Packing type(For male) R: Tape on reel (W/ Pick up) N/A Code: Ploybag 0.4 0.95 1.25*N+0.45 1.1 Insulator:Thermoplastic(UL 94V-0). 1.2 Contact: Copper alloy. 1.4 3.95 3.35 0.85 A 1. Materials 2. Specification 1.1 Contact plating T1: Tin 8: Full gold flash N=No. of contacts Housing color V: Ivory Pick up N*1.25+4.8±0.3 2.60 2.50 Recommend PCB layout (Tolerance:±0.05) 4.80 No. of contacts 02~16 Terminal P/N Code: W/ Pick up type (N-2)*1.25±0.2 Connector type M: Male F: Female 1.65 4.00 2.90 3.30 2.30 (N-1)*1.25 1.25 0.60 1.80 N=No. of contacts 2.80 0.50 Ø1 .50 1.50 AWG#28~#30 Plating: 6: Tin 1.25±0.1 (N-1)*1.25±0.2 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD
