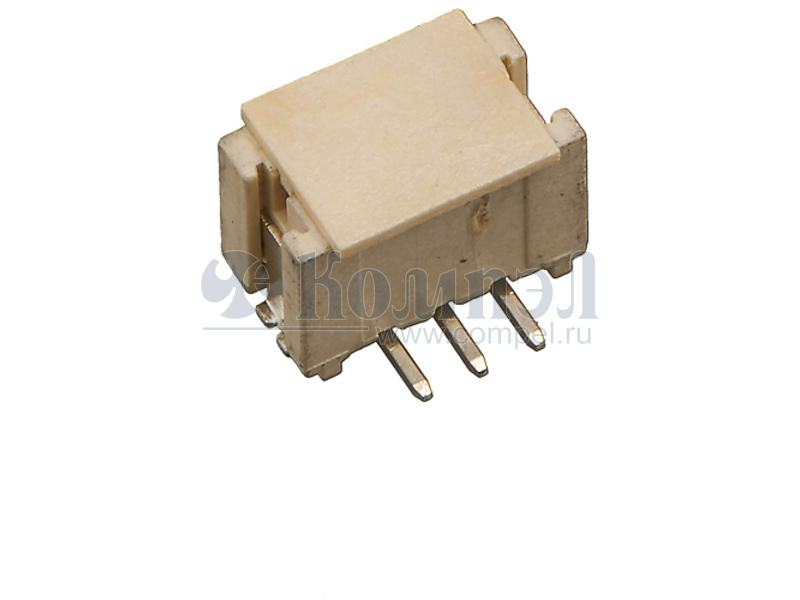

Серия соединителей провод - плата DS1066-04

Общие характеристики

	Раздел	Соединители провод - плата
	Тип разъема
	Расстояние между соседними контактами
	Рабочий ток контактов
	Тип монтажа
	Расположение контактов разъема
	Применение
	Количество рядов контактов
	Рабочее напряжение контактов
	Внутренний угол разъема

Документация на серию DS1066-04

Notes: Specifications: 1. Contact Resistance: 20mΩ Max. 2. Insulation Resistance: 1000MΩ Min. 3. Dielectric Withstanding Voltage: 500V AC(rms) For 1 Minute. 4. Current Rating:2A. 5. Temperature: -25°C~+85°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Tin Plating Over Nickel. 3. Insulator Material: PA-9T,Ivory,UL94-V0. Product Number Code: (N-1)*2.00±0.25 2.00±0.1 5.50 □0.50±0.05 3D View (N+2)*2.00±0.3 Packing type R: Tape on Reel 6.40 7.70 6.60 (7.10) 6.60±0.3 Contact Plating 6: Tin 7.40±0.3 N=No.of contact 2.60 3.00 6.00 2.00 Connector type M: Male No.of contact 2 to 16 4.50 1.20 Housing Color V: Ivory Mounting type S: SMT type 2.00 Recommend PCB Layout 晨翔电子有限公司 CONNFLY ELECTRONIC CO. LTD

Документация на серию DS1066-04

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313036362D30342E647767>

Дата модификации: 16.01.2020

Размер: 236.1 Кб

1 стр.

найти DS1066-04.pdf

Товары серии DS1066-04

Наименование	i	Упаковка	Семейство	Контакты	Коммерческое наименование
DS1066-04-10MSV6R (CONNFLY)			Board Connector, 10 Contact(s), 1 Row(s), Male, Straight, 0.079 inch Pitch, Surface Mount Terminal, Locking, Ivory Insulator		—
DS1066-04-2-MSV6R (CONNFLY)			—		—
DS1066-04-2MSV6R (CONNFLY)		в ленте 700 шт			—
DS1066-04-3-MSV6R (CONNFLY)			—		—
DS1066-04-3MSV6R (CONNFLY)		1 шт
DS1066-04-4-MSV6R (CONNFLY)			—		—
DS1066-04-4MSV6R (CONNFLY)		1 шт			—
DS1066-04-5-MSV6R (CONNFLY)		1 шт	—
DS1066-04-5MSV6R (CONNFLY)		1 шт			—
DS1066-04-6MSV6R (CONNFLY)		в ленте 700 шт			—
DS1066-04-7MSV6R (CONNFLY)					—
DS1066-04-8MSV6R (CONNFLY)					—
