Серия элементов питания LIR14500

Общие характеристики

Раздел Элементы и батареи питания
Типоразмер
Тип элемента питания
Химический состав
Номинальное напряжение

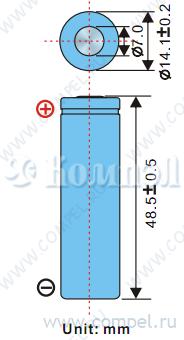

Размер 14.1×14.1×48.5 мм
Стандартный ток разряда
Продолжительный ток разряда (макс)
Рабочая температура
Импульсный ток разряда (макс)

Документация на серию LIR14500

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Условия хранения

Microsoft Word - Инструкция по обращению с литиевыми элементами

Дата модификации: 20.05.2021

Размер: 92.8 Кб

2 стр.

Форма выводов

button tab Model (1)

Дата модификации: 15.05.2017

Размер: 321.1 Кб

3 стр.

Официальные партнеры Компэл по продукции EEMB Алтайский край ООО "Р-КОМПОНЕНТ" Магазин "ЭСКОР" по адресу г. Барнаул. http://escor.ru/ Астраханская область ООО "Электронные компоненты" Магазин "Электронные компоненты" по адресу г.Астрахань, ул. Савушкина, д. 6/2. Тел. +7(8512)266-911, http://www.radiodetali.su/ Вологодская область Компания "Микроэлектроника" Магазин "Микроэлектроника" по адресу г. Череповец, ул. Металлургов, д.14 Тел. +7(8202)20-58-58 http://www.micel.ru/ ИП Хомяков Магазин “Радиомастер” по адресу г. Вологда, ул. Зосимовсакая, д. 56, Тел.+7(8172)78-02-69 http://35radio.ru/ Калининградская область ИП Королев А.В. Магазин «Радиотовары» по адресу г.Черняховск, ул.Садовая, д.17, Тел. +7(40141)3-58-79 Кемеровская область ИП Головинов В. В. Магазин ДЕЛЬТА по адресу г. Новокузнецк, ул. Воровского, д. 13, Тел.+7(960)908-03-81, Магазин ДЕЛЬТА по адресу г. Новокузнецк, пр. Курако, д. 20, Тел.+7(906)926-10-66 http://www.delta-n.ru/ Кировская область ООО «АЛМИ» Магазин по адресу г. Киров, ул. Пролетарская, д.15, ТРЦ «Максимум». Тел. +7(8332)37-38-27 Магазин по адресу г. Киров, ул. Пятницкая, д.2а, тел. +7(8332)64-65-84 http://almi.kirov.ru/ Красноярский край ЗАО Минус Магазин по адресу г. Норильск, ул. Мира, д. 1к4. Тел.+7(3919) 48-12-04 Новгородская область ООО Торговый дом ТРД Магазин «Телерадиодетали» по адресу г. В. Новгород, Воскресенский бульвар, д.13. Тел. +7 (8162) 77-0429 http://www.trd.nov.ru/ Омская область ООО «ДАН» Магазин по адресу г. Омск, Больничный переулок, д.6, блок 2, 4-й этаж. Тел.+7(3812)40-99-99 http://www.danomsk.ru/shop/ PDF
Где купить продукцию EEMB

Microsoft Word - Где купить продукцию EEMB.docx

Дата модификации: 13.02.2017

Размер: 219.7 Кб

2 стр.

EEMB Energy Power CO., LTD 25E, 25F, 25G, Block A, HaoMing Fortune Plaza, ShenNan Road North, ShenZhen China Li-SOCL2 BATTERY STANDARD OF ACTIVATION Item Model Activation Current Storage Time VS activation duration Storage within 3 Storage within 6 Storage within 12 1 2 3 4 5 6 7 8 9 10 11 12 13 14 ER14250 ER14335 ER14505 ER17335 ER18505 ER26500 ER34615 ER341245 ER14250M ER14335M ER14505M ER17335M ER18505M ER26500M 10mA/330Ω 15mA/220Ω 20mA/165Ω 20mA/165Ω 33mA/100Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 100mA/33Ω 100mA/33Ω 150mA/22Ω 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 10min 20min 20min 20min 20min 20min 20min 20min 20min 15min 15min 15min 15min 25min 25min 35min 35min 35min 35min 35min 35min 35min 35min 30min 30min 30min 30min 35min 35min 15 ER34615M 150mA/22Ω 10min 25min 35min Test Method after fisnishing activation rest battery for 4 hours, test the open voltage and loading voltage using the standard in the" Test Method" column Open Voltage Loading Loading Voltage ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V ≥3.6V 10mA/330Ω 15mA/220Ω 20mA/165Ω 20mA/165Ω 33mA/100Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 60mA/56Ω 60mA/56Ω 100mA/33Ω 100mA/33Ω 100mA/33Ω 150mA/22Ω ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.2V ≥3.6V 150mA/22Ω ≥3.2V Remark: Above is the testing and activation standard for single cells. For battery packs, please refer to following instructions. For parallel pack, the activation current = quantity of cells in the pack × the standard cell activation current. The activation time will keep the same. For pack in series, the testing current, activation current, and activation time will all be the same as per single cells. But the resistor will adjust in accordance with voltage (R = pack voltage/ activation current * 1000 ohm) PDF
Режим активации

Дата модификации: 27.10.2016

Размер: 120.1 Кб

1 стр.

EEMB BATTERY LIR 1450 0 Lithium Ion Batt e r y Brief Datasheet 1 Dimension LIR14500 Typical Charge Characteristics Voltage(V) Current 300 Voltage 4.0 250 3.8 200 Charge:0.5C5 mA-4.2V(CC-CV) Temperature:25 C 3.6 150 100 3.4 48.5 Capacity 50 3.2 0 20 40 60 80 100 120 140 160 180 Current(mA)&% of Nominal Capacity(mAh) 350 4.2 0.5 7.0 14.1 0.2 3 Electrical Characteristics Time(Min) Unit: mm 2 Basic Specification LIR14500 Typical Discharge Characteristics 4.2 Typical 750mAh (0.2C discharge) Minimum 750mAh (0.2C discharge) Charge method Charging Voltage Charging Std. Current Max Current 1C 3.4 3.2 3.0 Charge:0.5C 5mA-4.2V(CC-CV) Temperature:25 C 2.6 0 20 40 60 80 120 100 Capacity(%) 4.20V±0.05V 375mA 750mA Discharge 1500mA 4.4 -20 C to 45 C 4.0 Discharge cut-off voltage 0.5C 3.6 Charge Std.Charge Ambient Temperature Discharge Storage 0.2C 3.8 2.8 Discharge:0.2C,0.5C,1C to 2.75V CC/CV (Constant Current-Constant Voltage) current:0.5C Voltage:4.2V End current: 15mA LIR14500 Typical Discharge Characteristics At Different Temperature Voltage(V) Nominal Capacity 3.7V Voltage(V) 4.0 Nominal Voltage -20 C to 60 C -5 C to 35 C o Temperature: 20 C Charge: CC=280mA CV=4.2V, 2.5hrs Discharge: EV=2.8V 3.6 10 C 55 C 3.2 0C -20 C 2.8 -10 C 2.75V 2.4 0 Internal Impedance <8 0m Cycle life >300cycles(≥80% capacity) Nominal Weight Approx.20g Note:*1C = 1 Capacity 20 40 60 80 100 Capacity(%) Li-ion Note: Any representations in this brochure concerning performance, are for informational purposes only and are not construed as warranties either expressed or implied, of future performance. Http://eemb.com Global@eemb.com 120 PDF
Документация на серию LIR14500

LIR14500 (750mAh)

Дата модификации: 30.11.-1

Размер: 95.6 Кб

1 стр.

    Товары серии LIR14500

    Наименование i Упаковка Ёмкость Контакты R внутр.
    ACC 3.7V 650mAh LIR14500 (EEMB)


    LIR14500 (EEMB)

    LIR14500 (EEMB)

    Li, Ion аккумулятор типоразмера AA номинальным напряжением 3.7 В ёмкостью 0.75 Ач  Траб... 1 шт
    LIR14500-LD (EEMB)

    Li, Ion аккумулятор типоразмера AA номинальным напряжением 3.7 В ёмкостью 0.75 Ач прово... на поддоне 28 шт
    LIR14500-LD-A22515 (EEMB)


    на поддоне 200 шт
    LIR14500-PCB-LD (EEMB)

    Li, Ion аккумулятор типоразмера AA номинальным напряжением 3.7 В ёмкостью 0.75 Ач прово...
    LIR14500-PCM-LD (EEMB)

    Li, Ion аккумулятор типоразмера AA номинальным напряжением 3.7 В ёмкостью 0.75 Ач прово... 1 шт
