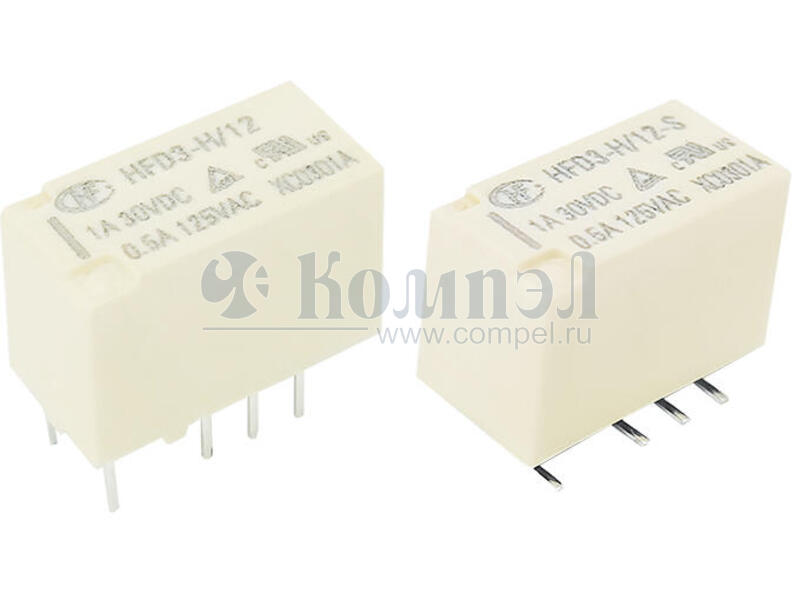

Серия Электромеханических реле HFD3-H

Hongfa

Общие характеристики

 Раздел Реле электромеханические
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 15×7.5×9 мм
Способ подключения выводов
Применение
Магнитная система катушки

Документация на серию HFD3-H

HFD3-H MINIATURE 3TH SIGNAL RELAY Features ● 3th signal relay ● Surge withstand voltage up to 2.5kV ● Low coil power at 50mW. Coil (5V) operating current≤10mA ● Bifurcated contacts ● Meets IEC 62368-1 ● SMT and THT types available ● Single side stable and latching type available File No.：E133481 ● Products compliant with IEC 60079 available ● Products compliant with IEC 60335-1 available File No.：R50535119 RoHS compliant CONTACT DATA CHARACTERISTICS Contact arrangement 2C Contact resistance1) 100mΩ max. (at 10mA 30mVDC) Contact material Ag alloy+Au plated Contact rating(Res. load) 1A 30VDC,2A 30VDC,0.5A 110VDC 0.5A 125VAC,0.5A 277VAC Max. switching voltage 277VAC/110VDC Max. switching current 2A Max. switching power 138.5VA/60W Min. applicable load2) 10mV 10μA Mechanical endurance Electrical endurance 5×107OPS 2×105 OPS (Ag alloy+Au plated, 1A 30VDC, Resistive load, 70℃, 1s on 9s off) 1×105 OPS (Ag alloy+Au plated, 0.5A 110VDC, Resistive load, 70℃, 1s on 9s off) 1×105 OPS (Ag alloy+Au plated, 0.5A 125VAC, Resistive load, 70℃, 1s on 9s off) 1×105 OPS (Ag alloy+Au plated, 0.5A 277VAC, Resistive load, 70℃, 1s on 9s off) Notes: 1) The data shown above are initial values. 2) Min. applicable load is reference value. Please perform the confirmation test with the actual load before production since reference value may change according to switching frequencies, environmental conditions and expected contact resistance and reliability. 3) The electrical endurance is from the tests of one set of open contacts or one sets of close contacts. Insulation resistance Dielectric strength 1000MΩ (500VDC) Between open contacts 750VAC 1min Between coil & contacts 2000VAC 1min Between contact sets 1500VAC 1min Between open contacts Surge withstand (10X160μs) voltage Between coil & contacts (2X10μs) 1500V(FCC part 68) 2500V(Telecordia) Operate time (Set time) 5ms max. Release time (Reset time) 5ms max. 735m/s2 Shock resistance Functional Vibration resistance Functional 10Hz~55Hz 3.3mm DA Destructive 10Hz~55Hz 5.0mm DA 980m/s2 Destructive Humidity 5% to 85%RH Ambient temperature -40℃ to 70℃ Termination THT,SMT Unit weight Approx. 2g Moisture sensitivity levels (Only for MSL-3 SMT type, JEDEC-STD-020) Construction Plastic sealed Notes: 1)The data shown above are initial values. SAFETY APPROVAL RATINGS 1A 30VDC 70℃ COIL 2A 30VDC 40℃ Coil power Temperature rise Single side stable See table“COIL DATA” 1 coil latching See table“COIL DATA” 2 coil latching See table“COIL DATA” UL/CUL Ag alloy+Au plated 0.5A 110VDC 70℃ 0.5A 125VAC 70℃ 0.5A 277VAC 70℃ 1A 30VDC 70℃ ≤50K(1A Load,at 70℃) 2A 30VDC 40℃ TÜV Ag alloy+Au plated 0.5A 110VDC 70℃ 0.5A 125VAC 70℃ 0.5A 277VAC 70℃ Notes: 1) Only typical loads are listed above. Other load specifications can be available upon request. HONGFA RELAY ISO9001,IATF16949,ISO14001,OHSAS18001,IECQ QC 080000 CERTIFIED 2026 Rev. 1.01 31 PDF
Документация на серию HFD3-H

031-037HFD3-H_en.ai

Дата модификации: 23.06.2026

Размер: 800.4 Кб

7 стр.

    Товары серии HFD3-H

    Наименование i Упаковка
    HFD3-H/12 (HONGFA)


    		 1 шт
    HFD3-H/12-L1 (HONGFA)


    HFD3-H/12-L2 (HONGFA)


    HFD3-H/24-L1SR (HONGFA)


    HFD3-H/24-L2SR (HONGFA)


    HFD3-H/24-SR (HONGFA)


    HFD3-H/4.5 (HONGFA)


    		 в коробках 1000 шт
    HFD3-H/4.5-L2 (HONGFA)


    		 в линейках 40 шт
