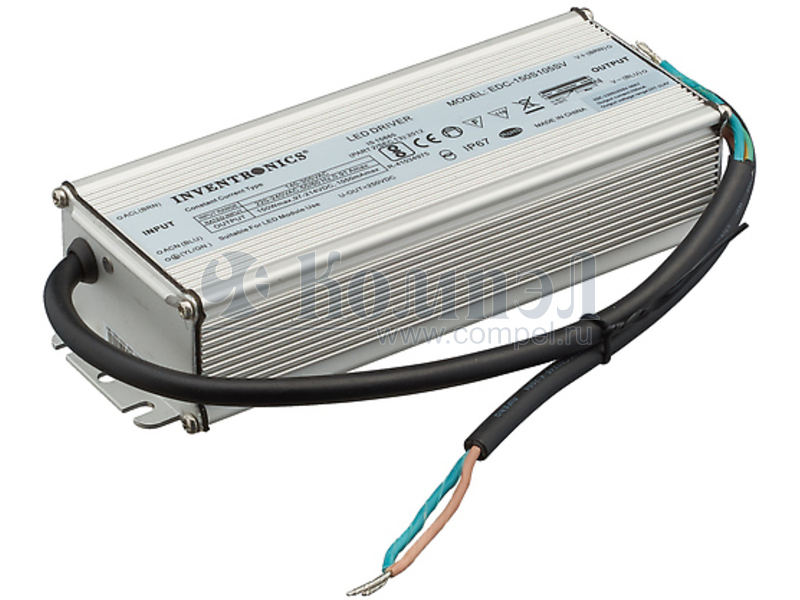

Серия LED-драйверов EDC-150

INVENTRONICS Inc.

Общие характеристики

 Раздел LED-драйверы
Тип преобразователя
Серия
Мощность выходная
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Напряжение изоляции вход-выход
Количество выходов
Функция защиты КЗ, перенапряжение, перегрев, защита от 380 В
Температура рабочая
Применение

Документация на серию EDC-150

X EDC-150S105SV-000x 150W Constant Current IP67 Driver Rev. A Features  Low THD, 10% Max up to 240 Vac  High Efficiency (Up to 92%)  Input Surge Protection: 4kV line-line, 6kV line-earth  High Reliability & Long Lifetime: 97,000 hrs. at 70°C Case Temperature  Suitable for Independent Use and Class I Luminaires  Input UVP and Input OVP  Waterproof (IP67)  5 Years Warranty Description The EDC-150S105SV-000x is a 150W, constant-current, IP67 LED driver that operates from 140-305 Vac input with excellent power factor. It is created for high bay, tunnel and street lights. The high efficiency of these drivers and compact metal case enable them to run cooler, significantly improving reliability and extending product life. To ensure trouble-free operation, protection is provided against input surge, input under voltage, input over voltage, output over voltage, short circuit, and over temperature. Models Output Current Range Input Voltage Range(1) Output Voltage Range Max. Output Power Typical Efficiency (2) Power Factor (2) Model Number 700 mA 140 ~ 305 Vac 107 ~ 214 Vdc 150 W 92.0% 0.96 EDC-150S105SV-0007 860 mA 140 ~ 305 Vac 97 ~ 174 Vdc 150 W 92.0% 0.96 EDC-150S105SV-0004 1050 mA 140 ~ 305 Vac 97 ~ 143 Vdc 150 W 91.0% 0.96 EDC-150S105SV Notes: (1) Certified input voltage range: 220-240Vac. (2) Measured at full load and 220Vac input. Input Specifications Parameter Min. Typ. Max. 140 Vac - 305 Vac Input Frequency 47 Hz - 63 Hz Leakage Current - - 0.70 mA Input AC Current - - 1.0 A 2 - - 0.54 A s 0.90 - - - - 20% Input Voltage Inrush Current(I t) PF THD 2 Notes IEC60598-1; 240Vac/ 60Hz Measured at full load and 220 Vac input. At 220Vac input, 25C cold start, duration=200 us, 10%Ipk-10%Ipk. See Inrush Current Waveform for the details. At 200-277Vac, 50-60Hz, 75%-100%load (112.5~150W) 1/9 Specifications are subject to changes without notice. www.inventronics-co.com Tel: 86-571-56565800 Fax: 86-571-86601139 sales@inventronics-co.com PDF
Документация на серию EDC-150

Microsoft Word - DS-EDC-150S105SV?Rev.A.doc

Дата модификации: 23.08.2017

Размер: 316.9 Кб

9 стр.

    Товары серии EDC-150

    Наименование i Упаковка Напряжение выходное Ток выходной Коэффициент мощности Эффективность
    EDC-150S105ST (INVENT)


    		 1 шт —
    EDC-150S105SV (INVENT)

    		1 шт
    EDC-150S105SV-0007 (INVENT)

    		1 шт
