Серия выпрямительных диодов RB521

JSCJ

Общие характеристики

 Раздел Выпрямительные диоды
Схема включения диодов
Максимальное обратное напряжение диода
Рабочая температура

Документация на серию RB521

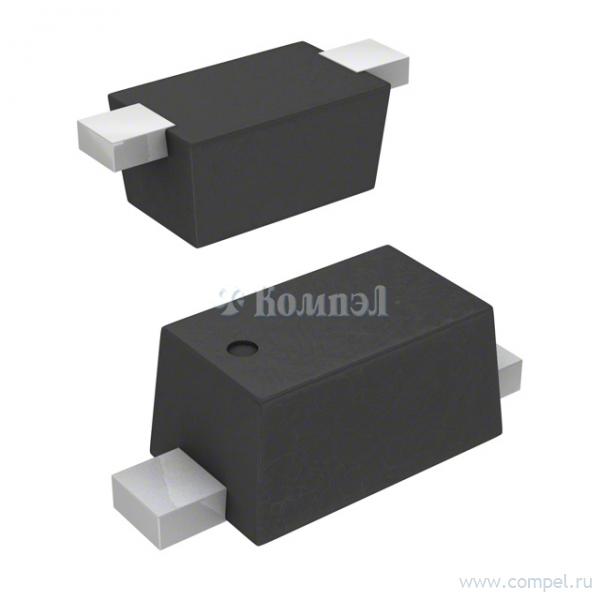

JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD SOD-723 Plastic-Encapsulate Diodes RB521G-30 SOD-723 Schottky barrier Diode + FEATURES z Small surface mounting type z High reliability - MARKING: F F=Device code The marking bar indicates the cathode Maximum Ratings and Electrical Characteristics, Single Diode @Ta=25℃ Parameter Symbol Limit Unit DC reverse voltage VR 30 V Mean rectifying current IO 200 mA Non-repetitive Peak forward surge current @ t=8.3ms IFSM 1 Power dissipation PD 100 mW Thermal Resistance Junction to Ambient RθJA 1000 ℃/W Operating Junction Temperature Range Tj -40 ~ +125 ℃ Tstg -55 ~ +150 ℃ Storage Temperature Range A Electrical Ratings @Ta=25℃ Parameter Forward voltage Reverse current www.jscj-elec.com Ma x Unit Conditions VF1 0.35 V IF=10mA VF2 0.5 V IF=200mA IR 10 μA Symbol Min Typ 1 VR=10V Rev. - 2.0 PDF
Документация на RB521G-30

Microsoft Word - RB521G-30_SOD-723_.doc

Дата модификации: 13.05.2020

Размер: 1.21 Мб

4 стр.

    Товары серии RB521

    Наименование i Упаковка Корпус Iпрям Uпрям Iобр
    RB521G-30 (JSCJ)

    		SOD723
    RB521S-30 (JSCJ)

    		в ленте 8000 шт SOD-523
