Серия AC-DC сетевых преобразователей LH40

Общие характеристики

	Раздел	AC-DC сетевые преобразователи
	Тип стабилизации
	Вход
	Возможности
	Тип управления выходом
	Исполнение
	Входное напряжение AC
	Напряжение изоляции вход-выход

Документация на серию LH40

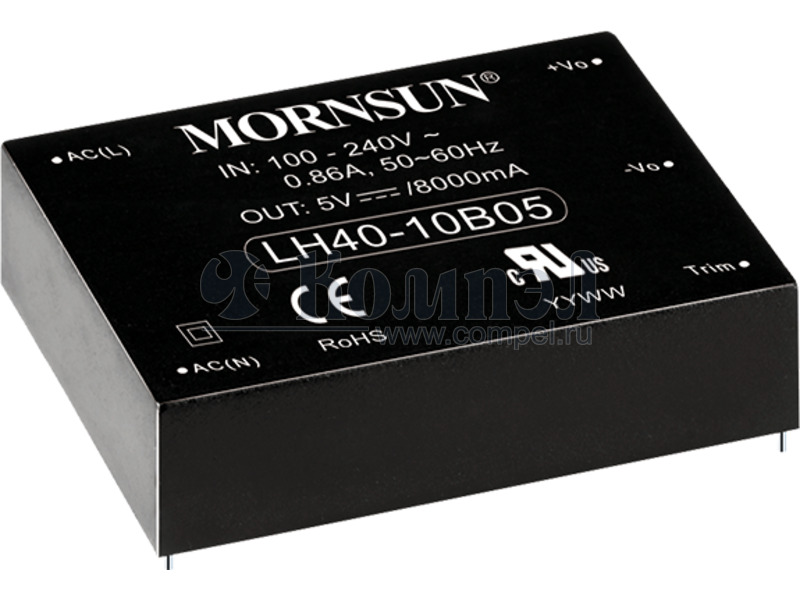

AC/DC Converter LH40 Series FEATURES 40W, AC/DC converter  Wide input voltage range: 85 - 264VAC/100 - 370VDC  Low standby power consumption: 0.5W, conversion efficiency up to 84%  Output short circuit, over-current, over-voltage protection  UL60950, EN60950 approval  Mounting: PCB mounting, Chassis mounting, DIN-Rail mounting available RoHS LH40 series is a 40W efficient environmental-protection AC-DC module power supply, which has advantages such as universal input voltage, accept either AC or DC input, high efficiency, high reliability, low power consumption and high safety isolation. The series products are widely used in industries such as industrial control, electricity, office. Note: Please refer to Design Reference when module being used in a bad EMC environment. Selection Guide Certification Part No.* Output Power LH40-10B03 26.4W LH40-10B05 UL/CE Nominal Output Voltage and Current (Vo1/Io1) (Vo2/Io2) Efficiency (230VAC, %/Typ.) Max. Capacitive Load(µF) 3.3VDC/8000mA -- 78 60000 5VDC/8000mA -- 82 40000 LH40-10B09 9VDC/4444mA -- 84 12000 LH40-10B12 12VDC/3333mA -- 84 9000 LH40-10B15 15VDC/2666mA -- 84 7000 LH40-10B24 24VDC/1667mA -- 84 2000 5VDC/5000mA 12VDC/1250mA 82 10000/470 5VDC/5000mA 24VDC/625mA 82 10000/400 LH40-10D0512-13 40W LH40-10D0524-06 LH40-10A05 +5VDC/4000mA -5VDC/4000mA 82 12000/12000 LH40-10A12 +12VDC/1666mA -12VDC/1666mA 84 4400/4400 LH40-10A15 +15VDC/1333mA -15VDC/1333mA 84 1000/1000 Note:*Product model with a suffix of “A5” means chassis mounting and that with a suffix of “A6” indicates DIN-Rail mounting (e.g. LH40-10B05A5 means chassis mounting; LH40-10B05A6 means DIN-Rail mounting). Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 264 VAC DC input 100 -- 370 VDC 47 -- 440 Hz 115VAC -- -- 1.0 230VAC -- -- 0.6 115VAC -- 30 -- 230VAC -- 50 -- Input frequency Input current Inrush current Hot Plug A Unavailable Output Specifications Item Output Voltage Accuracy Operating Conditions Min. Typ. Max. LH40-10Bxx Primary output -- ±2 -- LH40-10Axx Primary output / Secondary output -- ±2 -- Primary output -- ±2 -- Secondary output -- ±5 -- LH40-10Dxx 2017.01.20-A/4 Unit % Page 1 of 7 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation  PDF

Документация на LH40-10D0524-06A5

Дата модификации: 12.04.2018

Размер: 2.66 Мб

7 стр.

• найти LH40.pdf

Товары серии LH40

Наименование	i	Упаковка	P вых	Выход	U1	Конструктив	Защита	Выходов	Применение	Размер	T раб	I1
LH40-10A05 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5 мм		—
LH40-10A05A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—	—	—
LH40-10A12 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5 мм		—
LH40-10A12A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10A12A6 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10A15 (MORNSUN)							КЗ, перегрузка, перенапряжение			89×63.5 мм		—
LH40-10A15A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10A15A6 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10B03 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5×25 мм
LH40-10B05 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5×25 мм
LH40-10B05A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10B05A6 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10B09 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5×25 мм
LH40-10B09A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10B12 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5×25 мм
LH40-10B12A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			135×70×33.5 мм		—
LH40-10B12A6 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10B15 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5×25 мм
LH40-10B15A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			135×70×33.5 мм		—
LH40-10B15A6 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10B24 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			89×63.5×25 мм
LH40-10B24A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			135×70×33.5 мм		—
LH40-10B24A6 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—		—
LH40-10D0512-13 (MORNSUN)							КЗ, перегрузка, перенапряжение			89×63.5 мм		—
LH40-10D0524-06 (MORNSUN)							КЗ, перегрузка, перенапряжение			89×63.5×25 мм		—
LH40-10D0524-06A5 (MORNSUN)							КЗ, перегрузка, превышение выходного напряжения			—	—	—
