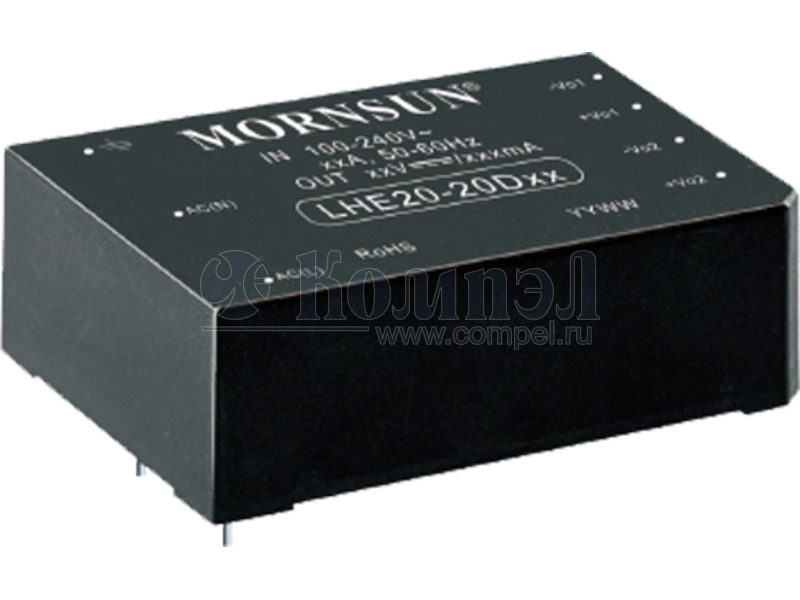

Серия AC-DC сетевых преобразователей LHE20-20D05

Mornsun

Общие характеристики

 Раздел AC-DC сетевые преобразователи
Выходная мощность (ном)
Тип стабилизации
Вход
Возможности
Тип управления выходом
Исполнение
Напряжение изоляции вход-выход
Рабочая температура

Документация на серию LHE20-20D05

AC/DC Converter LHE20-20A/C/Dxx Series 20W, AC-DC converter FEATURES         Universal 85 - 264VAC and wide 100 - 370VDC Input Operating ambient temperature range -40℃ ~ +70℃ High I/O isolation test voltage of up to 4000VAC Regulated output, low ripple & noise Output short circuit, over-current, over-voltage protection High efficiency, high reliability Plastic case meets flammability per UL94V-0 EMC compliant to CISPR32 / EN55032 CLASS B RoHS LHE20-20A/C/Dxx series is one of Mornsun’s compact size multiple output power converters. It features universal AC input and at the same time accepts DC input voltage, low power consumption, high efficiency, high reliability and reinforced insulation. It offers good EMC performance and is widely used in industrial and office applications. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Part No.* Output Power LHE20-20A12** Nominal Output Voltage and Current (Vo1/Io1) (Vo2/Io2) Efficiency at 230VAC (%) Typ. +12V/830mA -12V/830mA 82 Capacitive Load (µF) Max. Vo1 Vo2 1200 1200 LHE20-20A15** +15/650mA -15/650mA 83 1000 1000 LHE20-20C0512-04 5V/2000mA ±12V/400mA 78 16000 1000 LHE20-20C0515-03 5V/2000mA ±15V/300mA 79 16000 680 LHE20-20D0512-06 20W 5V/2500mA 12V/600mA 78 20000 2000 LHE20-20D0515-05 5V/2500mA 15V/500mA 78 20000 1200 LHE20-20D0524-03 5V/2500mA 24V/300mA 78 20000 500 Note: * Use suffix “A2” for chassis mounting and suffix ”A4” for DIN-Rail mounting. ** LHE20-20Axx parts use both outputs (positive and negative) as sampling feedback and others models use output Vo1 as sampling feedback, also defined as the primary output. Input Specifications Item Operating Conditions Input Voltage Range Min. Typ. Max. AC input 85 -- 264 VAC DC input 100 -- 370 VDC 47 -- 63 Hz 115VAC -- -- 0.60 230VAC -- -- 0.34 115VAC -- 25 -- 230VAC -- 45 -- Input Frequency Input Current Inrush Current Unit A 3.15A/250V, slow-blow, required Recommended External Input Fuse Hot Plug Unavailable Output Specifications Item Output Voltage Accuracy Line Regulation Operating Conditions Min. Typ. Max. LHE20-20Axx (balanced load) Vo1 -- ±3 -- Vo2 -- ±3 -- LHE20-20C/Dxx (balanced load) Vo1 -- ±2 -- Vo2 -- ±10 -- Vo1 -- ±0.5 -- Vo2 -- ±1.5 -- Full load 2019.03.15-A/2 Unit % Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LHE20-20D0524-03A4

LHE20-20A、C、Dxx Keywords:

Дата модификации: 17.12.2021

Размер: 1.69 Мб

6 стр.

    Товары серии LHE20-20D05

    Наименование i Упаковка Выход U1 I1 Конструктив Защита Выходов Применение Размер
    LHE20-20D0512-06 (MORNSUN)

    		на поддоне 3 шт КЗ, перегрузка, перенапряжение 70×48×23.5 мм
    LHE20-20D0512-06A2 (MORNSUN)


    		 КЗ, перегрузка, перенапряжение 96.1×54×32 мм
    LHE20-20D0512-06A4 (MORNSUN)


    		 КЗ, перегрузка, перенапряжение 96.1×54×36.6 мм
    LHE20-20D0515-05 (MORNSUN)


    		 КЗ, перегрузка, перенапряжение 70×48×23.5 мм
    LHE20-20D0524-03 (MORNSUN)


    		 КЗ, перегрузка, перенапряжение 70×48×23.5 мм
    LHE20-20D0524-03A2 (MORNSUN)


    		 КЗ, перегрузка, перенапряжение 96.1×54×32 мм
    LHE20-20D0524-03A4 (MORNSUN)


    		 КЗ, перегрузка, превышение выходного напряжения 96.1×54×36.6 мм
