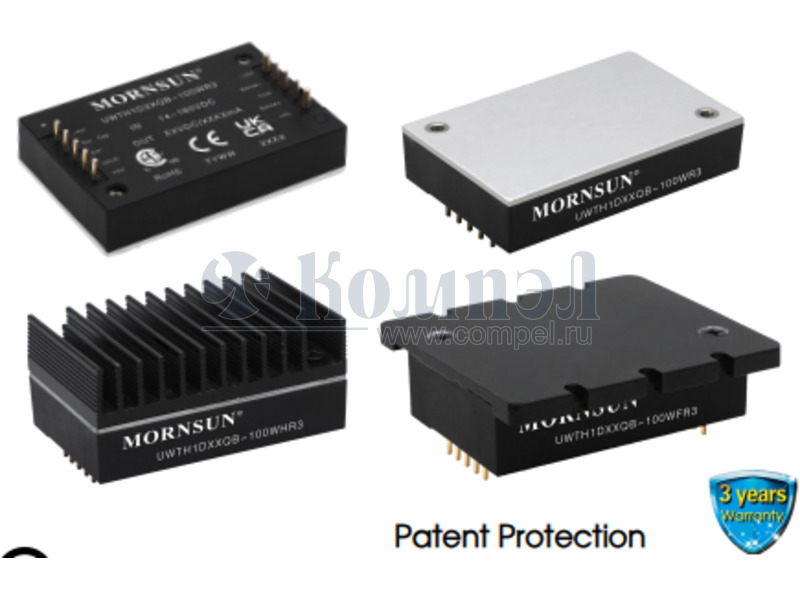

Серия DC-DC модульных преобразователей UWTH1D_QB-100W(H_F)R3

Mornsun

Общие характеристики

 Раздел DC-DC модульные преобразователи
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
  Комплекс защит: КЗ, от пониженного входного напряжения, перегрузки, перенапряжения, обратной полярности, перегрева
Номинальное входное напряжение
Напряжение изоляции вход-выход
Рабочая температура

Документация на серию UWTH1D_QB-100W(H_F)R3

DC/DC Converter UWTH1D_QB-100W(H/F)R3 Series 100W isolated DC-DC converter Ultra-wide input and regulated single output FEATURES  Ultra-wide 12:1 input voltage range: 14 -160VDC  High efficiency up to 90% Patent Protection CB Report CSA62368 EN62368 EN50155 EN45545 BS EN62368 RoHS IEC62368-1  Reinforced insulation, I/O isolation test voltage 3k VAC  Operating ambient temperature range -40℃ to +105℃  Active hold-up control, programmable input under-voltage control  Input reverse polarity protection, Input under-voltage protection, output over-voltage, over-current, short-circuit protection, over-temperature protection  Industry standard 1/4-Brick package  Design to meet AREMA standards  Design to meet UL62368 standards The UWTH1D_QB-100W(H/F)R3 series is a high-performance product specifically designed for a variety of railway applications. The output power can reach at 100W. It features wide input voltage of 14-160VDC, which is compatible with nominal input type of 24V, 48V, 72V, 96V and 110V. Meets EN50155 standard for voltage fluctuations. The reinforced high insulation 3000VAC ensures that the system can still be used safely in 5000m high altitude applications. The allowable operating temperature is up to 105°C. It integrates multiple protection functions to ensure the safety and high reliability of the system, with functions of remote control and compensation, output voltage adjustment, etc., which perfectly matches the requirements of line loss and special voltage in the application. It is widely used in vehicle-mounted switches, train control systems and associated equipment. Selection Guide Input Voltage (VDC) Certification CSA/EN/ BS EN/IEC Part No. ① Voltage (VDC) Current (mA) (Max./Min.) UWTH1D12QB-100W(H/F)R3 12 8330/0 UWTH1D15QB-100W(H/F)R3 15 6670/0 24 4160/0 28 3570/0 UWTH1D48QB-100W(H/F)R3 48 2080/0 UWTH1D54QB-100W(H/F)R3 54 1850/0 UWTH1D24QB-100W(H/F)R3 UWTH1D28QB-100W(H/F)R3 Nominal (Range) Full Load Output 110 （14-160） ② Max. 160 Max. Capacitive Load(µF) ③ Efficiency(%) Min./Typ. 7000 88/90 4500 1800 87/89 1300 1000 88/90 820 Note: ①Use “F/H” suffix for heat sink mounting. We recommend to choose modules with a heat sink for enhanced heat dissipation and applications with extreme temperature requirements; ②Exceeding the maximum input voltage may cause permanent damage; ③Efficiency is tested at nominal voltage and full load at +25℃ ambient; ④When UWTH1D_QB-100W(H/F)R3 series products input voltage is 14V~16.8V, the converter can work 100ms at full load. Input Specifications Item Operating Conditions 24V input voltage 36V input voltage Input Current (full load) 48V input voltage 72V input voltage 96V input voltage Min. Typ. Max. 24V, 28V output -- 4789 4902 12V, 15V, 48V, 54V output -- 4735 4845 24V, 28V output -- 3157 3230 12V, 15V, 48V, 54V output -- 3121 3193 24V, 28V output -- 2341 2396 12V, 15V, 48V, 54V output -- 2315 2369 24V, 28V output -- 1561 1597 12V, 15V, 48V, 54V output -- 1543 1578 24V, 28V output -- 1184 1211 12V, 15V, 48V, 54V output -- 1171 1197 2022.02.07-A/1 Unit mA Page 1 of 12 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию UWTH1D_QB-100W(H_F)R3

UWTH1D_QB-100W(H/F)R3 Keywords:

Дата модификации: 09.05.2022

Размер: 4.53 Мб

12 стр.

    Товары серии UWTH1D_QB-100W(H_F)R3

    Наименование i Упаковка Выход Возможности U1 I1 КПД Размер
    UWTH1D12QB-100WFR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 57.9×36.8×25.4 мм
    UWTH1D12QB-100WR3 (MORNSUN)

    		57.9×36.8×12.7 мм
    UWTH1D15QB-100WFR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 62×56×14.5 мм
    UWTH1D15QB-100WHR3 (MORNSUN)

    		на поддоне 5 шт стандарт, теплоотвод, изолированный 57.9×36.8×25.4 мм
    UWTH1D15QB-100WR3 (MORNSUN)

    		на поддоне 5 шт 57.9×36.8×12.7 мм
    UWTH1D24QB-100WFR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 62×56×14.5 мм
    UWTH1D24QB-100WHR3 (MORNSUN)

    		5 шт стандарт, теплоотвод, изолированный 57.9×36.8×25.4 мм
    UWTH1D24QB-100WR3 (MORNSUN)

    		5 шт 57.9×36.8×12.7 мм
    UWTH1D28QB-100WFR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 62×56×14.5 мм
    UWTH1D28QB-100WHR3 (MORNSUN)

    		на поддоне 5 шт стандарт, теплоотвод, изолированный 57.9×36.8×25.4 мм
    UWTH1D28QB-100WR3 (MORNSUN)

    		57.9×36.8×12.7 мм
    UWTH1D48QB-100WFR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 62×56×14.5 мм
    UWTH1D48QB-100WHR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 57.9×36.8×25.4 мм
    UWTH1D48QB-100WR3 (MORNSUN)

    		57.9×36.8×12.7 мм
    UWTH1D54QB-100WFR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 62×56×14.5 мм
    UWTH1D54QB-100WHR3 (MORNSUN)

    		стандарт, теплоотвод, изолированный 57.9×36.8×25.4 мм
    UWTH1D54QB-100WR3 (MORNSUN)

    		57.9×36.8×12.7 мм
