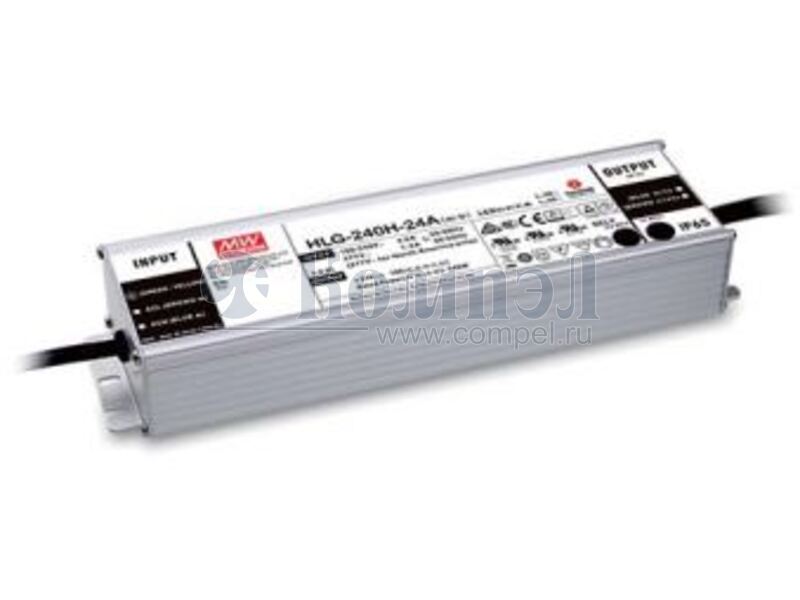

Серия AC-DC сетевых преобразователей HLG-240H

MEAN WELL

Общие характеристики

 Раздел AC-DC сетевые преобразователи
Конструктивное исполнение
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Входное напряжение AC
Входное напряжение DC
Напряжение изоляции вход-выход
Применение
Рабочая температура

Документация на серию HLG-240H

240W Constant Voltage + Constant Current LED Driver HLG-240H series User’s Manual IS 15885(Part 2/Sec13) Bauar t gepruft Sicherheit egel ma ge od o s be wac g THOMAS SAMUEL THOMAS SAMUEL (except for AB,C,D-type) (except for B/AB/D-type) (except for C-type) R-41027766  www. tuv.com ID 2000000000   ■  ‧ ‧Metal housing with class I design ‧ •  ‧ ‧  IP65 IP67 ■  ‧ ‧  ‧ ‧  ‧  ‧Ⅰ  ■   current output. HLG-240H operates from 90～305VAC and offers models with different rated voltage ranging between 12V and 54V. Thanks to the high efficiency up to 93.5%, with the fanless design, the entire series is able to operate for -40℃ ~ +90℃ case temperature under free air convection. The design of metal housing and IP67/IP65 ingress protection level allows this series to fit both indoor and outdoor applications. HLG-240H is equipped with various function options, such as dimming methodologies, so as to provide the optimal design flexibility for LED lighting system. ■               B       C  D   I I  I            File Name:HLG-240H-SPEC 2021-08-26 PDF
Документация на HLG-240H-24

HLG-240H.cdr

Дата модификации: 27.08.2021

Размер: 819 Кб

10 стр.

240W Constant Voltage + Constant Current LED Driver 110 SELV IP65 IP67 IS 15885(Part 2/Sec13) (except for AB,C,D-type) (except for AB,C,D-type) (except for C,D-type) •Function options: output adjustable via potentiometer; 3 in 1 dimming (except for C,D-type) R-41027766 ( for 48V only) series Bauar t gepruft Sicherheit egel ma ge od o s be wac g THOMAS SAMUEL THOMAS SAMUEL ■ Features Constant Voltage + Constant Current mode output Metal housing with class I design IP67 / IP65 rating for indoor or outdoor installations Typical lifetime > 62000 hours 7 years warranty HLG-240H www. tuv.com ID 2000000000 Type HL ■ Applications LED street lighting  LED high-bay lighting Parking space lighting  LED fishing lamp  LED greenhouse lighting Type “HL” for use in ClassⅠ, Division 2 hazardous (Classified) location. ■ Description HLG-240H series is a 240W AC/DC LED driver featuring the dual mode constant voltage and constant current output. HLG-240H operates from 90～305VAC and offers models with different rated voltage ranging between 12V and 54V. Thanks to the high efficiency up to 93.5%, with the fanless design, the entire series is able to operate for -40 ℃ ~ +90 ℃ case temperature under free air convection. The design of metal housing and IP67/IP65 ingress protection level allows this series to fit both indoor and outdoor applications. HLG-240H is equipped with various function options, such as dimming methodologies, so as to provide the optimal design flexibility for LED lighting system. ■ Model Encoding HLG - 240H - 15 A Function options Rated output voltage (12V/15V/20V/24V/30V/36V/42V/48V/54V) Rated wattage Series name Type Blank A B IP Level IP67 IP65 IP67 AB IP65 C ------ D IP67 Function Io and Vo fixed Io and Vo adjustable through built-in potentiometer 3 in 1 dimming function (1~10VDC, 10V PWM signal and resistance) I o and Vo adjustable through built-in potentiometer & 3 in 1 dimming function (1~10Vdc, 10V PWM signal and resistance) Terminal block for I/O connection. Output voltage and constant current level can be adjusted through internal potentiometer. Timer dimming function, contact MEAN WELL for details(safety pending). Note In Stock In Stock In Stock In Stock By request By request File Name:HLG-240H-SPEC 2019-05-28 PDF
Документация на серию HLG-240H

HLG-240H.cdr

Дата модификации: 29.05.2019

Размер: 263.7 Кб

10 стр.

    Товары серии HLG-240H

    Наименование i Упаковка P вых Выход U1 I1 Стабилизация Вход Возможности Управление IP Коэф. мощн. КПД Шум Размер
    HLG-240H-12 (MW)

    		AC-DC сетевой преобразователь - P вых: 192 Вт; Выход: 12 В; U1: 6...12 В; I1: 16 А; Ста... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-12A (MW)

    		AC-DC сетевой преобразователь - P вых: 192 Вт; Выход: 12 В; U1: 6...12 В; I1: 8...16 А;... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-12AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-12B (MW)

    		ИП для светодиодного освещения: 240 Вт; 16000 мА / 6…12 В (стаб. по току или напр.); вх... в коробках 12 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-12C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Защита: КЗ, перегрузка, ... 1 шт 251×68×39 мм
    HLG-240H-15 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 15 В; U1: 7.5...15 В; I1: 15 А; С... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-15A (MW)

    		ИП для светодиодного освещения: 240 Вт; 15000 мА / 7.5…15 В (стаб. по току или напр.); ... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-15AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-15B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 15 В; U1: 7.5...15 В; I1: 15 А; С... 1 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-15C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... 244×68×38.8 мм
    HLG-240H-20 (MW)

    		LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-20A (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 20 В; U1: 10...20 В; I1: 6...12 А... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-20AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-20B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 20 В; U1: 10...20 В; I1: 12 А; Ст... 1 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-20C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... 244×68×38.8 мм
    HLG-240H-24 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 24 В; U1: 12...24 В; I1: 10 А; Ст... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-24A (MW)

    		ИП для светодиодного освещения: 240 Вт; 10000 мА / 12…24 В (стаб. по току или напр.); в... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-24AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-24B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 24 В; U1: 12...24 В; I1: 10 А; Ст... в коробках 12 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-24C (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 24 В; U1: 12...24 В; I1: 5...10 А... 1 шт 244×68×38.8 мм
    HLG-240H-30 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 30 В; U1: 15...30 В; I1: 8 А; Ста... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-30A (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 30 В; U1: 15...30 В; I1: 4...8 А;... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-30AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-30B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 30 В; U1: 15...30 В; I1: 8 А; Ста... 1 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-30C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... — — 251×68×39 мм
    HLG-240H-36 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 36 В; U1: 18...36 В; I1: 6.7 А; С... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-36A (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 36 В; U1: 18...36 В; I1: 3.3...6.... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-36AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-36B (MW)

    		ИП для светодиодного освещения: 240 Вт; 6700 мА / 18…36 В (стаб. по току или напр.); вх... в коробках 12 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-36C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... 244×68×38.8 мм
    HLG-240H-42 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 42 В; U1: 21...42 В; I1: 5.72 А; ... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-42A (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 42 В; U1: 21...42 В; I1: 2.86...5... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-42AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-42B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 42 В; U1: 21...42 В; I1: 5.72 А; ... 1 шт LED драйвер, ККМ, низкие пульсации, димминг 244×68×38.8 мм
    HLG-240H-42C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... — — 251×68×39 мм
    HLG-240H-48 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 48 В; U1: 24...48 В; I1: 5 А; Ста... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-48A (MW)

    		ИП для светодиодного освещения: 240 Вт; 5000 мА / 24…48 В (стаб. по току или напр.); вх... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-48AB (MW)

    		1 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-48B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 48 В; U1: 24...48 В; I1: 5 А; Ста... в коробках 12 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-48C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... 244×68×38.8 мм
    HLG-240H-48D (MW)

    		— — — — — — — — — — — — —
    HLG-240H-54 (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 54 В; U1: 27...54 В; I1: 4.45 А; ... 1 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-54A (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 54 В; U1: 27...54 В; I1: 2.23...4... в коробках 12 шт LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
    HLG-240H-54AB (MW)

    		LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний и внутренний 244×68×38.8 мм
    HLG-240H-54B (MW)

    		AC-DC сетевой преобразователь - P вых: 240 Вт; Выход: 54 В; U1: 27...54 В; I1: 4.45 А; ... в коробках 6 шт LED драйвер, ККМ, низкие пульсации, димминг ШИМ, 1-10 В, потенциометр внешний 244×68×38.8 мм
    HLG-240H-54C (MW)

    		AC-DC сетевой преобразователь - Возможности: LED драйвер, ККМ; Управление: фиксированны... LED драйвер, ККМ, низкие пульсации 244×68×38.8 мм
