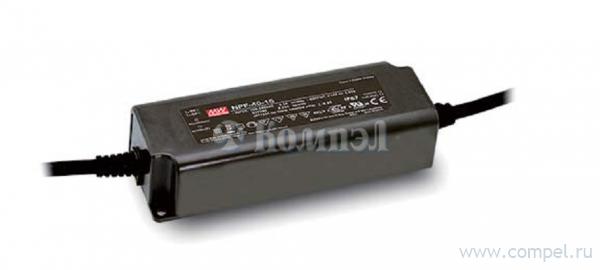

Серия LED-драйверов NPF-40

MEAN WELL

Общие характеристики

 Раздел LED-драйверы
Тип преобразователя
Мощность выходная
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Функция защиты КЗ, перегрузка, перенапряжение, перегрев
Температура рабочая
Размер 150×53×35 мм
Применение
Особенности

Документация на серию NPF-40

NPF-40 40W Constant Voltage + Constant Current LED Driver series User’s Manual     IP67    ■  ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧  ■  ‧ ‧ ‧ ‧ ‧ ‧  ■   ～  ℃℃   ■          File Name:NPF-40-SPEC 2021-09-03 PDF
Документация на NPF-40-54

NPF-40.cdr

Дата модификации: 27.09.2021

Размер: 832.8 Кб

6 стр.

NPF-40 40W Single Output Switching Power Supply F 110 M ■ Features Universal AC input / Full range (up to 305VAC) Built-in active PFC function High efficiency up to 90% Protections: Short circuit / Over current / Over voltage / Over temperature Cooling by free air convection Fully isolated plastic case Fully encapsulated with IP67 level Class Ⅱ power unit, no FG Class 2 power unit Suitable for dry / damp / wet locations No load power consumption<0.15W 5 years warranty ■ Description M SELV series IP67 ■ Applications Indoor LED lighting LED lighting decorative LED architecture lighting Moving sign Tunnel lighting NPF-40 is one 40W waterproof single-output LED power supply series. It adopts the universal input range from 90VAC to 305VAC and incorporates the built-in PFC function. The enclosure design is a 94V-0 flame retardant plastic case. The interior is fully potted with silicone that enhances the heat dissipation and allows the power supply to meet the anti-vibration demand up to 5G; it also thus conforms to IP67 level, enabling NPF-40 to be used in a highly dusty and highly humid harsh environment. Providing a high efficiency up to 90% and a low no load power consumption below 0.15W, NPF-40 can meet the energy saving demand for the new generation LED lighting. The classⅡdesign (without FG pin) and the double insulation weather-resistant cable (SJTW) on the input side make it convenient for users to flexibly install on various types of lighting systems. The entire series can operate under the temperature between -40~+70℃ and comply with the relevant global lighting safety certification. ■ Model Encoding NPF - 40 - 12 Output voltage Output wattage Series name File Name:NPF-40-SPEC 2014-11-26 PDF
Документация на серию NPF-40

NPF-40.cdr

Дата модификации: 30.12.2014

Размер: 866.7 Кб

5 стр.

    Товары серии NPF-40

    Наименование i Упаковка Напряжение выходное Ток выходной Эффективность
    NPF-40-12 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 12 В; U1: 7.2...12 В; I1: 3.34 А; ... 1 шт
    NPF-40-15 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 15 В; U1: 9...15 В; I1: 2.67 А; Ст... 1 шт
    NPF-40-20 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 20 В; U1: 12...20 В; I1: 2 А; Стаб...
    NPF-40-24 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 24 В; U1: 14.4...24 В; I1: 1.67 А;... 10 шт
    NPF-40-30 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 30 В; U1: 18...30 В; I1: 1.34 А; С...
    NPF-40-36 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 36 В; U1: 21.6...36 В; I1: 1.12 А;... 1 шт
    NPF-40-42 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 42 В; U1: 25.2...42 В; I1: 960 мА;... 1 шт
    NPF-40-48 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 48 В; U1: 28.8...48 В; I1: 840 мА;... 1 шт
    NPF-40-54 (MW)

    		AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 54 В; U1: 32.4...54 В; I1: 760 мА;... 1 шт
