Серия AC-DC сетевых преобразователей PS-05

MEAN WELL

Общие характеристики

 Раздел AC-DC сетевые преобразователи
Выходная мощность (ном)
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение

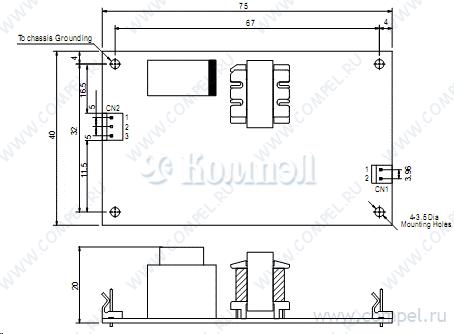

Размер 75×40×20 мм
Рабочая температура

Документация на серию PS-05

PS-05 5W Single Output Switching Power Supply series User’s Manual ■ Features : Universal AC input / Full range Low leakage current <0.5mA Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection 100% full load burn-in test Fix switching frequency at 67KHz Low cost High reliability 2 years warranty SPECIFICATION MODEL OUTPUT INPUT IEC62368-1 PS-05-15 PS-05-24 PS-05-48 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 1A 0.45A 0.35A 0.22A 0.11A CURRENT RANGE 0 ~ 1.2A 0 ~ 0.5A 0 ~ 0.4A 0 ~ 0.25A 0 ~ 0.125A RATED POWER 5W 5.4W 5.25W 5.28W 5.28W RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p 120mVp-p 200mVp-p 200mVp-p VOLTAGE TOLERANCE Note.3 ±2.0% ±2.0% ±2.0% ±2.0% ±1.0% LINE REGULATION ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% SETUP, RISE TIME 1000ms, 20ms HOLD UP TIME(Typ.) 100ms at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 75% 76% 76% EFFICIENCY(Typ.) 70% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.15A/115VAC 120 ~ 370VDC 75% 0.07A/230VAC COLD START 30A/230VAC <0.5mA / 240VAC OVER VOLTAGE Above 105% rated output power Protection type : Hiccup mode, recovery automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.2 ~ 20.2V 27.6 ~ 32.4V OVER TEMPERATURE Hiccup mode, recovery automatically after fault condition is removed WORKING TEMP. -10 ~ +60℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION (Note 4) HARMONIC CURRENT NOTE TPTC004 PS-05-12 OVERLOAD OTHERS BS EN/EN62368-1 PS-05-5 LEAKAGE CURRENT PROTECTION Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 -20 ~ +85℃, 10 ~ 95% RH ±0.05%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes TUV BS EN/EN62368-1,EAC TP TC 004 approved, IEC62368-1 CB approved by TUV I/P-O/P:3KVAC I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-3-2,-3 EMS IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A, EAC TP TC 020 DIMENSION 75*40*20mm (L*W*H) 0.05Kg; 120pcs/6.25Kg/0.56CUFT PACKING 55.2 ~ 64.8V 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:PS-05-SPEC 2021-09-15 PDF
Документация на PS-05-5

PS-05-20210915.cdr

Дата модификации: 21.10.2021

Размер: 98.8 Кб

2 стр.

PS-05 5W Single Output Switching Power Supply series Features : Universal AC input / Full range Low leakage current <0.5mA Protections: Short circuit/Over load /Over voltage/Over temperature Cooling by free air convection 100% full load burn-in test Fix switching frequency at 67KHz Low cost High reliability 2 years warranty SPECIFICATION MODEL OUTPUT INPUT PS-05-5 PS-05-12 PS-05-15 PS-05-24 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 1A 0.45A 0.35A 0.22A 0.11A CURRENT RANGE 0 ~ 1.2A 0 ~ 0.5A 0 ~ 0.4A 0 ~ 0.25A 0 ~ 0.125A RATED POWER 5W 5.4W 5.25W 5.28W 5.28W 120mVp-p 120mVp-p 200mVp-p 200mVp-p RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE TOLERANCE Note.3 2.0% 2.0% 2.0% 2.0% 1.0% LINE REGULATION 1.0% 1.0% 1.0% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 0.5% 0.5% SETUP, RISE TIME 1000ms, 20ms HOLD UP TIME(Typ.) 100ms at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 70% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.15A/115VAC LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION (Note 4) HARMONIC CURRENT OTHERS NOTE PS-05-48 120 ~ 370VDC 75% 75% 76% COLD START 30A/230VAC <0.5mA / 240VAC Above 105% rated output power Protection type : Hiccup mode, recovery automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.2 ~ 20.2V 27.6 ~ 32.4V Tj 140 typically (U1) Detect on main control IC 55.2 ~ 64.8V Protection type : Hiccup mode, recovery automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.05%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, Period for 60min.each along X, Y, Z axes EN60950-1 CB Approved by TUV I/P-O/P:3KVAC I/P-O/P:100M Ohms/500VDC Compliance to EN55022 (CISPR22) Class B Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11 Light industry level, criteria A DIMENSION 75*40*20mm (L*W*H) 0.05Kg; 120pcs/6.25Kg/1CUFT PACKING 76% 0.07A/230VAC 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:PS-05-SPEC 2006-04-13 PDF
Документация на серию PS-05

PS-05.cdr

Дата модификации: 22.04.2006

Размер: 284.9 Кб

2 стр.

    Товары серии PS-05

    Наименование i Упаковка Выход U1 I1 КПД Шум
    PS-05-12 (MW)

    		Преобразователь напряжения AC-DC(DC-DC) на шасси.5.4Вт,Uвх=85-264В AC(120-370В DC),Uвых... 120 шт
    PS-05-15 (MW)

    		AC-DC сетевой преобразователь - P вых: 5 Вт; Выход: 15 В; U1: 15 В; I1: до 350 мА; Стаб... 20 шт
    PS-05-24 (MW)

    		AC-DC сетевой преобразователь - P вых: 5 Вт; Выход: 24 В; U1: 24 В; I1: до 220 мА; Стаб... в коробках 120 шт
    PS-05-48 (MW)

    		AC-DC сетевой преобразователь - P вых: 5 Вт; Выход: 48 В; U1: 48 В; I1: до 110 мА; Стаб... 1 шт
    PS-05-5 (MW)

    		Преобразователь напряжения AC-DC(DC-DC) на шасси.5Вт,Uвх=85-264В AC(120-370В DC),Uвых=5... 120 шт
