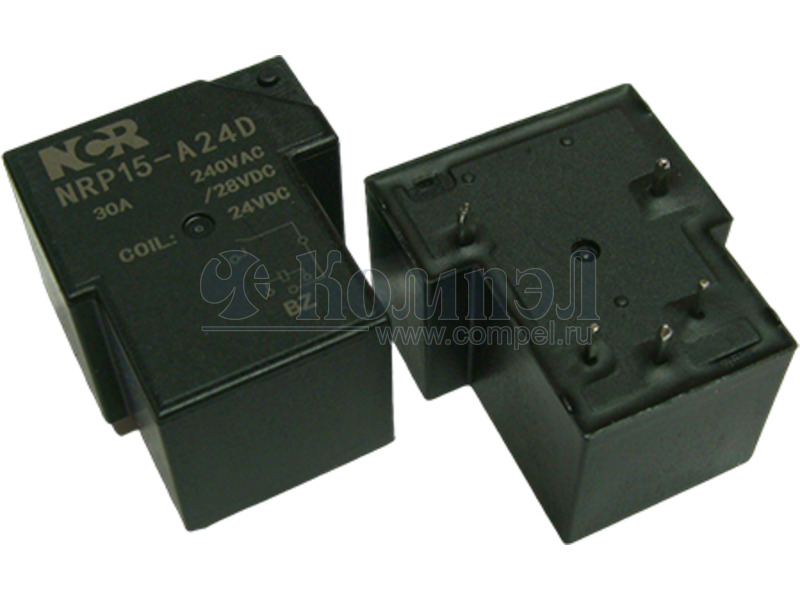

Серия Электромеханических реле NRP15

Общие характеристики

	Раздел	Реле электромеханические
	Тип тока катушки
	Мощность катушки максимальная
	Номинальный ток коммутации
	Коммутируемое напряжение DC (макс)
	Коммутируемое напряжение AC (пиковое)
	Напряжение изоляции катушка-контакты
	Рабочая температура
	Размер	31.7×27.4×19.4 мм
	Способ подключения выводов
	Применение
	Магнитная система катушки

Документация на серию NRP15

NRP SERIES ISSU: 2002.05.18 Part No. Miniature P.C.B Relay NRP-15 Industrial & Electrical Components High switching capacity - 30A for 1 Form A Reliable Contacting Sealed type available UL/C-UL recognized CONTACT CHARACTERISTICS Arrangement 1A / 1B / 1C Operate Time 15ms. Max. Contact Material Silver Alloy Release Time 10ms. Max. Contact Resistive 100 mΩ Initial breakdown voltage Between Coil & Contact 2200VAC (50/60Hz)for 1 min. 1500VAC (50/60Hz)for 1 min. Rating 1A: 30A 240VAC/28VDC Between Open Contacts Resistive load (cosφ=1) 1B: 20A 240VAC/28VDC Insulation Resistance 1C: 20A 240VAC/28VDC Shock: Max. Switching Voltage 250VAC 30VDC Vibration Max. Switching Current 30A Max. Switching Power 6000VA / 560W Expected life 6 Mechanical 1×10 Min Electrical 1×105Min. Min.100MΩ (500 VDC) Endurance 10G Damage 100G Endurance 10 to 55 Hz ,1.5mm D.A. Damage 10 to 55 Hz ,1.5mm D.A. Humidity 40%~85%RH Ambient temperature Unit weight -40 to +70 36g ORDERING INFORMATION e.g Series:Miniature p.c.b Relay Part No. NRP - 15 - C - 12D Contact Form: C=1C/O; A = N/O; B= N/C Coil Voltage: 12D= 12Vdc 24D= 24Vdc Page 1/2 www.nicerelay.com

Документация на серию NRP15

Дата модификации: 01.08.2023

Размер: 114.6 Кб

2 стр.

найти NRP15.pdf

Товары серии NRP15

Наименование	i	Упаковка	Конфиг	U_{катушки}
NRP-15-A-24D (NCR)
NRP-15-C-05D (NCR)
NRP-15-C-12D (NCR)		1 шт
NRP-15-C-48D (NCR)		1 шт
NRP15-A-05D (NCR)			—	—
NRP15-A-48D (NCR)			—	—
NRP15-A12D (NCR)		1 шт
NRP15-A24D (NCR)		1 шт
NRP15-C-24D (NCR)			—	—
NRP15-C05D (NCR)		1 шт
NRP15-C24D (NCR)		на поддоне 500 шт
