Серия переключателей D2SW

Omron

Общие характеристики

	Раздел	Переключатели
	Тип компонента
	Тип переключателя

Документация на серию D2SW

D2SW Sealed Subminiature Basic Switch Sealed Subminiature Basic Switch Conforming to IP67 (Excluding the terminals on terminal models) D 2 S W ● Use of epoxy resin assures stable sealing, making this switch ideal for places subject to water spray or excessive dust. ● Ideal for automobiles, automatic vending machines, refrigerators, ice-making equipment, bath equipment, hot-water supply systems, air conditioners, and industrial equipments, which require high environmental resistance. ● UL, CSA, VDE safety standard approved models are available. RoHS Compliant Model Number Legend 1 D2SW - @ 2 @ 3 @ 4 @ 5 @ 1. Ratings 3 : 125 VAC 3 A 01 : 30 VDC 0.1 A 2. Actuator None : Pin plunger L1 : Hinge lever L2 : Hinge roller lever L3 : Simulated roller lever 3. Contact form None : SPDT -2 : SPST-NC (Molded lead wire models only) -3 : SPST-NO (Molded lead wire models only) 4. Terminals H, HS : Solder terminals D, DS : Self-clinching PCB terminals T, TS : Quick-connect terminals (#110) M, MS: Molded lead wires Note: UL/CSA approved versions are available. In this case, HS, DS, TS, MS will be added to the end of the model number. UL/CSA approved models have UL approved wiring (AWG22 UL1015). Consult your OMRON sales representative for details. 5. Length of the molded lead wire None : 300 mm -0 : 1,000 mm 1

PDF

Документация на серию D2SW

D2SW

Дата модификации: 23.07.2012

Размер: 801.9 Кб

7 стр.

найти D2SW.pdf

Товары серии D2SW

Наименование	Упаковка	Конфигурация	Монтаж	Актуатор	Нагрузка
D2SW-01D (OMRON)		—	—	—	—
D2SW-01DS (OMRON)
D2SW-01H (OMRON)		—	—	—	—
D2SW-01HS (OMRON)
D2SW-01L1-3MS (OMRON)
D2SW-01L1DS (OMRON)
D2SW-01L1H (OMRON)

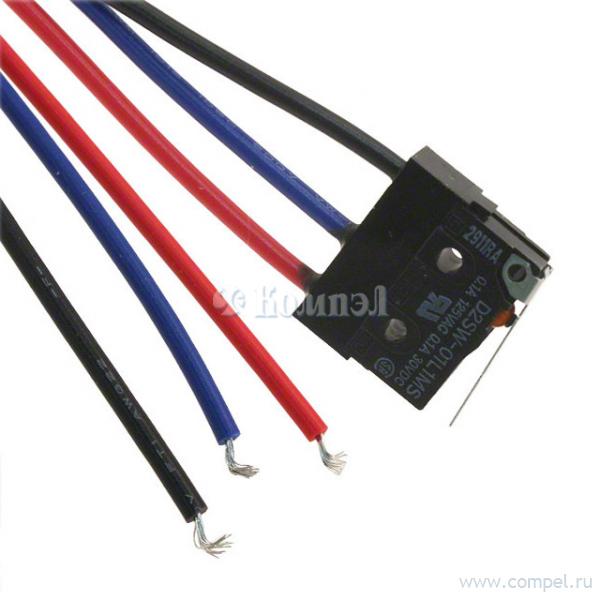

D2SW-01L1MS (OMRON)
D2SW-01L2DS (OMRON)
D2SW-01L2H (OMRON)

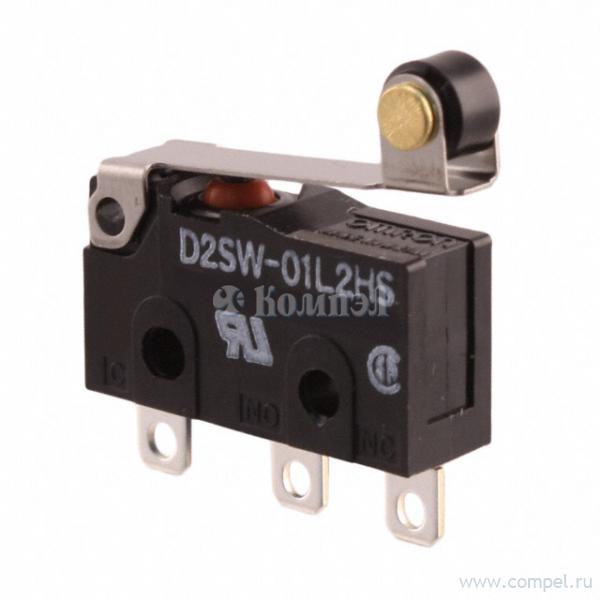

D2SW-01L2HS (OMRON)	1 шт

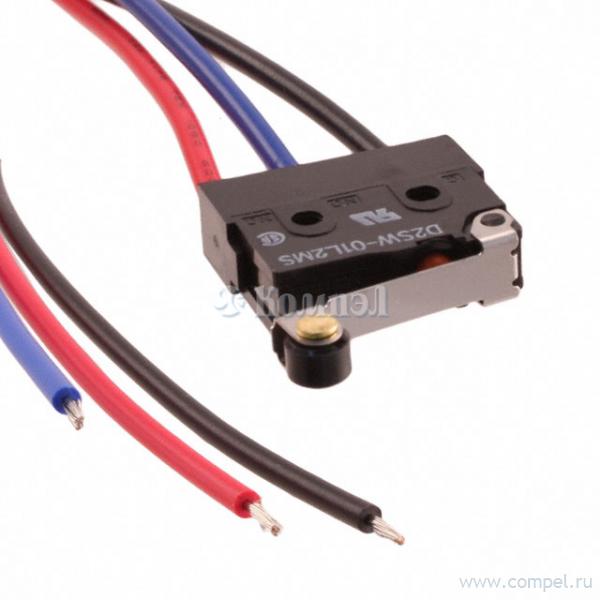

D2SW-01L2MS (OMRON)	1 шт

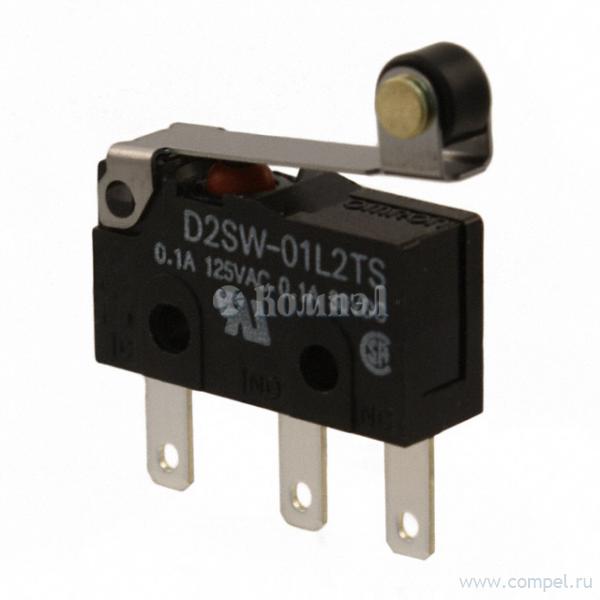

D2SW-01L2TS (OMRON)
D2SW-01L3-3MS (OMRON)
D2SW-01L3DS (OMRON)
D2SW-01L3H (OMRON)		—	—	—	—
D2SW-01L3HS (OMRON)
D2SW-01L3MS (OMRON)
D2SW-01L3TS (OMRON)
D2SW-01MS (OMRON)	20 шт
D2SW-01TS (OMRON)
D2SW-3-2MS (OMRON)
D2SW-3-3MS (OMRON)
D2SW-3D (OMRON)		—	—	—	—

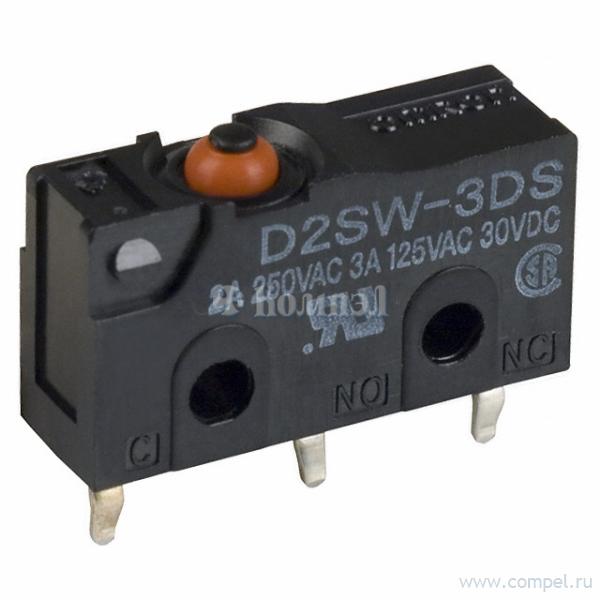

D2SW-3DS (OMRON)
D2SW-3H (OMRON)	1 шт
D2SW-3HS (OMRON)	на поддоне 21 шт
D2SW-3L1-3M (OMRON)
D2SW-3L12DS (OMRON)		—	—	—	—
D2SW-3L1DS (OMRON)

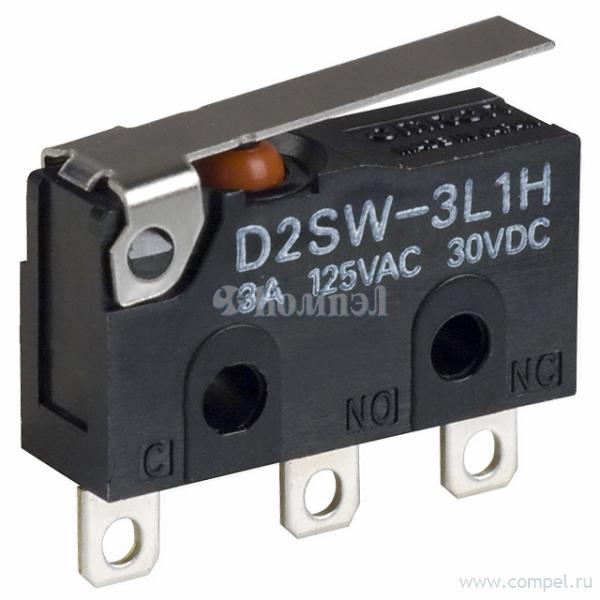

D2SW-3L1H (OMRON)
D2SW-3L1HS (OMRON)
D2SW-3L1M (OMRON)
D2SW-3L1MS (OMRON)

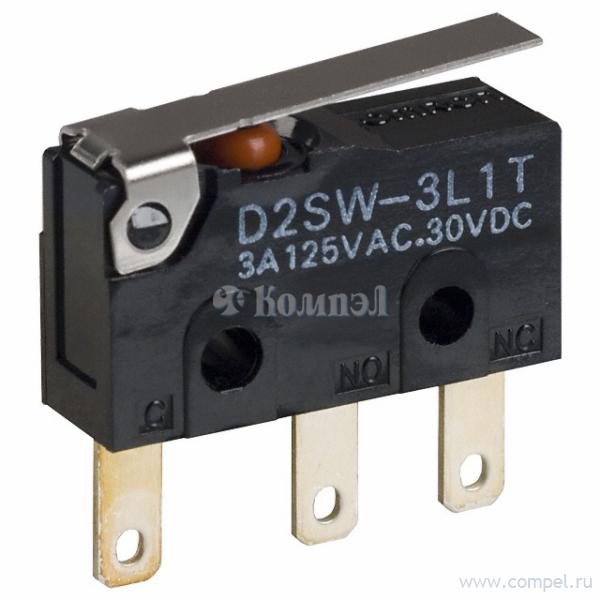

D2SW-3L1T (OMRON)
D2SW-3L1TS (OMRON)
D2SW-3L2D (OMRON)
D2SW-3L2DS (OMRON)
D2SW-3L2H (OMRON)	1 шт
D2SW-3L2HS (OMRON)	1 шт
D2SW-3L2M (OMRON)
D2SW-3L2MS (OMRON)	1 шт
D2SW-3L2T (OMRON)		—	—	—	—
D2SW-3L2TS (OMRON)
D2SW-3L3-3MS (OMRON)
D2SW-3L3DS (OMRON)
D2SW-3L3H (OMRON)		—	—	—	—

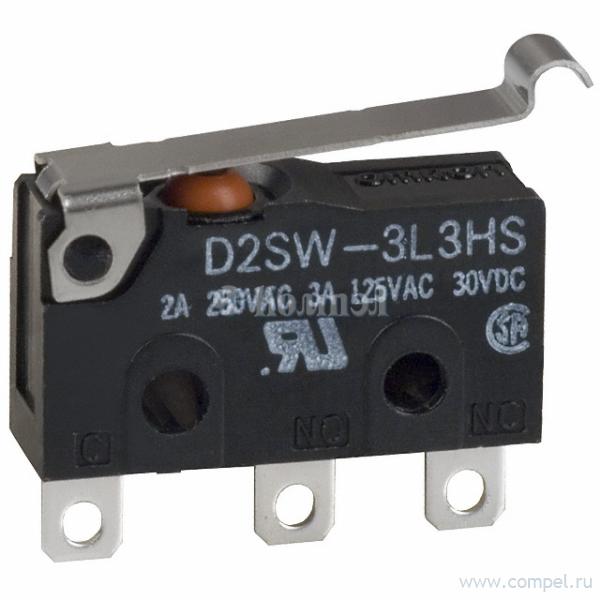

D2SW-3L3HS (OMRON)
D2SW-3L3M (OMRON)
D2SW-3L3MS (OMRON)
D2SW-3L3T (OMRON)		—	—	—	—
D2SW-3L3TS (OMRON)
D2SW-3M (OMRON)
D2SW-3MS (OMRON)
D2SW-3MS-0 (OMRON)		—	—	—	—
D2SW-3TS (OMRON)
D2SW-P01L1-2M (OMRON)		—	—	—	—
D2SW-P01L1B (OMRON)		—	—	—	—
D2SW-P01L3-3M (OMRON)		—	—	—	—
D2SW-P01M (OMRON)		—	—	—	—
D2SW-P2L3T (OMRON)		—	—	—	—
D2SW01D (OMRON)	500 шт	—	—	—	—
D2SW01DS (OMRON)
D2SW01H (OMRON)	500 шт	—	—	—	—
D2SW01HS (OMRON)	500 шт
D2SW01L13MS (OMRON)
D2SW01L1DS (OMRON)	1 шт
D2SW01L1H (OMRON)	500 шт
D2SW01L1HS (OMRON)
D2SW01L1MS (OMRON)
D2SW01L2DS (OMRON)
D2SW01L2H (OMRON)	на поддоне 500 шт
D2SW01L2HS (OMRON)
D2SW01L2MS (OMRON)
D2SW01L2TS (OMRON)
D2SW01L33MS (OMRON)
D2SW01L3DS (OMRON)
D2SW01L3H (OMRON)	500 шт	—	—	—	—
D2SW01L3HS (OMRON)	500 шт
D2SW01L3MS (OMRON)
D2SW01L3TS (OMRON)
D2SW01MS (OMRON)	200 шт
D2SW01TS (OMRON)
D2SW32MS (OMRON)
D2SW33MS (OMRON)	200 шт
D2SW3D (OMRON)	500 шт	—	—	—	—
D2SW3DS (OMRON)	на поддоне 100 шт
D2SW3H (OMRON)	500 шт
D2SW3HS (OMRON)
D2SW3L12DS (OMRON)		—	—	—	—
D2SW3L13M (OMRON)
D2SW3L1DS (OMRON)
D2SW3L1H (OMRON)	500 шт
D2SW3L1HS (OMRON)
D2SW3L1M (OMRON)	200 шт
D2SW3L1MS (OMRON)	200 шт
D2SW3L1T (OMRON)	500 шт
D2SW3L1TS (OMRON)
D2SW3L2D (OMRON)	500 шт
D2SW3L2DS (OMRON)
