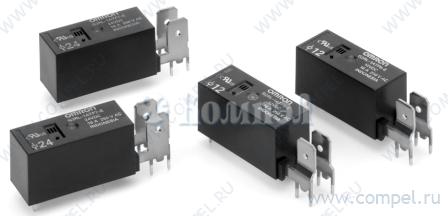

Серия Электромеханических реле G2RL-TP

Omron

Общие характеристики

	Раздел	Реле электромеханические
	Тип контактов
	Номинальное напряжение катушки
	Тип тока катушки
	Мощность катушки максимальная
	Номинальный ток коммутации
	Коммутируемое напряжение DC (макс)
	Коммутируемое напряжение AC (пиковое)
	Напряжение изоляции катушка-контакты
	Рабочая температура

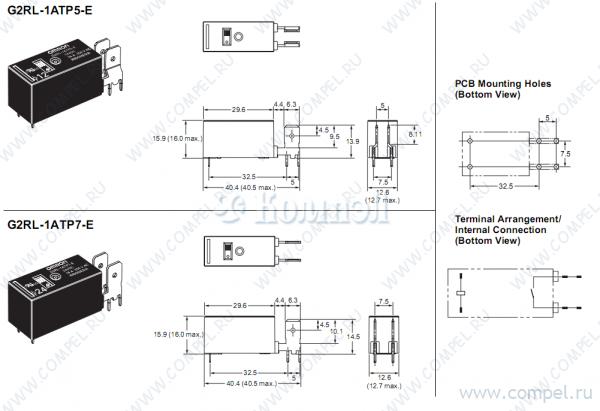

	Размер	29.6×12.6×15.9 мм
	Способ подключения выводов
	Особенности
	Применение

Документация на серию G2RL-TP

PCB Relay G2RL-TP PCB Power Relay with Quick-connect Terminals ■ High switching capacity: 250 VAC, 16 A at 105°C. ■ Ideal for high temperature applications. ■ Coil insulation: Class F (UL508). ■ Low profile for total size reduction. ■ Easy wiring with quick-connect terminals. ■ Model with 5-mm pitch (RAST5) is also available. RoHS Compliant Approval pending Application: Cooking ovens, electric heating, power supplies. Ordering Information Classification 5-mm pitch Contact form SPST-NO Enclosure ratings Flux protection 7.5-mm pitch Model G2RL-1ATP5-E G2RL-1ATP7-E Note: When ordering, add the rated coil voltage to the model number. Example: G2RL-1ATP7-E 12 VDC Rated coil voltage Model Number Legend G2RL-@@@-@@VDC 1 2 3 4 5 1. Number of Poles 1: 1 pole 2. Contact Form A: SPST-NO 3. Quick-connect Terminal Pitch TP5: 5-mm pitch TP7: 7.5-mm pitch 4. Classification E: High capacity 5. Rated Coil Voltage 12, 24 VDC 1

Документация на серию G2RL-TP

G2RL-TP PCB Relay

Дата модификации: 28.04.2006

Размер: 266.4 Кб

4 стр.

найти G2RL-TP.pdf

Товары серии G2RL-TP

Наименование	i	Упаковка
G2RL1ATP7EDC24 (OMRON)		на поддоне 20 шт
