Серия Электромеханических реле G5V1

Omron Co. - Electronic Components

Общие характеристики

	Раздел	Реле электромеханические
	Тип тока катушки
	Мощность катушки максимальная
	Номинальный ток коммутации
	Коммутируемое напряжение AC (пиковое)
	Напряжение изоляции катушка-контакты
	Рабочая температура
	Особенности
	Применение

Документация на серию G5V1

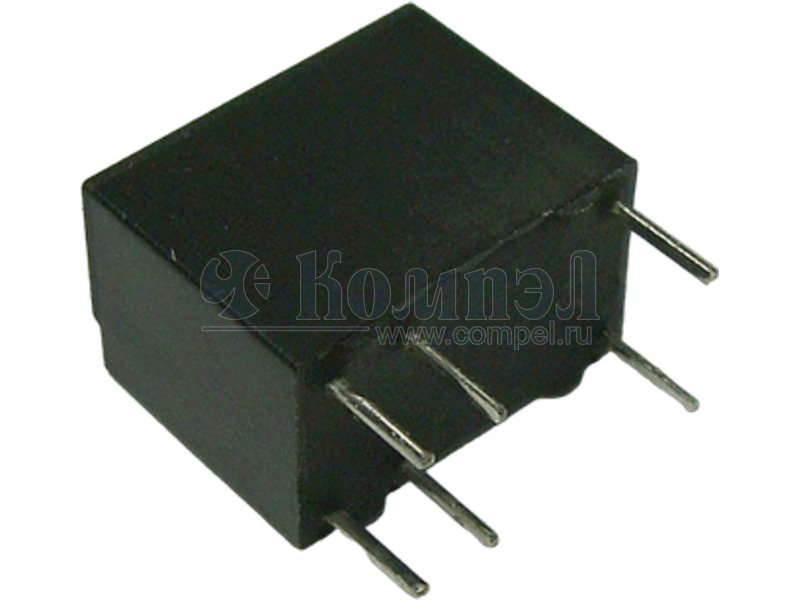

PCB Relay G5V-1 Ultra-miniature, Highly Sensitive SPDT Relay for Signal Circuits ■ ■ ■ ■ ■ ■ Ultra-miniature at 12.5 x 7.5 x 10 mm (L x W x H). Wide switching power of 1 mA to 1 A. High sensitivity: 150-mW nominal coil power. Fully sealed construction. International 2.54-mm terminal pitch. Conforms to FCC Part 68 requirements for coil to contacts. RC Ordering Information Classification Contact form Contact type SPDT Single crossbar Model Contact material Ag + Au-clad Structure Fully sealed G5V-1 Note: When ordering, add the rated coil voltage to the model number. Example: G5V-1 12 VDC Rated coil voltage Model Number Legend G5V - VDC 1 2 1. Contact Form 1: SPDT 2. Rated Coil Voltage 3, 5, 6, 9, 12, 24 VDC Specifications ■ Coil Ratings Rated voltage 3 VDC 5 VDC 6 VDC 9 VDC 12 VDC 24 VDC Rated current 50 mA 30 mA 25 mA 16.7 mA 12.5 mA 6.25 mA Coil resistance Coil inductance (H) (ref. value) 60 W 167 W 240 W 540 W 960 W 3,840 W Armature OFF 0.05 0.15 0.20 0.45 0.85 3.48 Armature ON 0.11 0.29 0.41 0.93 1.63 6.61 Must operate voltage 80% max. of rated voltage Must release voltage 10% min. of rated voltage Max. voltage 200% of rated voltage at 23°C Power consumption Approx. 150 mW Note: 1 1. The rated current and coil resistance are measured at a coil temperature of 23°C with a tolerance of ±10%. 2. Operating characteristics are measured at a coil temperature of 23°C.

PDF

Документация на серию G5V1

Document

Дата модификации: 10.12.2001

Размер: 479 Кб

3 стр.

найти G5V1.pdf
