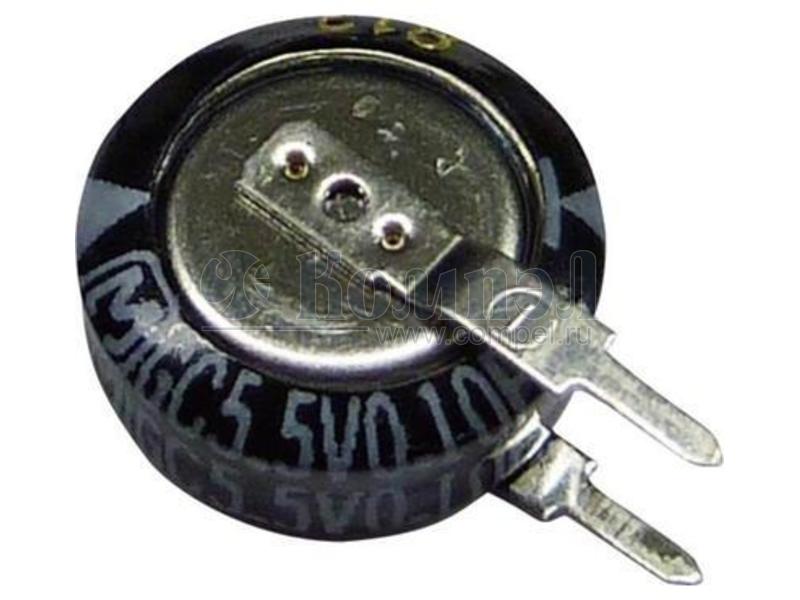

Серия алюминиевых конденсаторов SD

Panasonic Industrial Europe GmbH

Общие характеристики

 Раздел Алюминиевые конденсаторы
Срок службы
Диаметр корпуса
Шаг между выводами
Эквивалентное последовательное сопротивление
Ток пульсаций низких частот

Документация на серию SD

Electric Double Layer Capacitors (Gold Capacitor)/ SD Stacked Coin Type Series: SD ■ Features ● Endurance : 70 °C 1000 h ● RoHS directive compliant ■ Recommended Applications ● Memory back-up for video and audio equipment, cameras, telephones, printers, data terminals, rice cookers, intelligent remote controls ■ Specifications Category Temp. Range Maximum Operating Voltage Nominal Cap.Range Characteristics at Low Temperature Endurance Shelf Life –25 °C to +70 °C 5.5 V.DC 0.022 F to 0.33 F Capacitance change ±30 % of initial measured value at +20 °C (at –25 °C) Internal resistance <5 times of initial measured value at +20 °C (at –25 °C) After 1000 hours application of 5.5 V. DC at +70 °C, the capacitor shall meet the following limits. Capacitance change ±30 % of initial measured value Internal resistance <4 times of initial specified value After 1000 hours storage at +70°C without load, the capacitor shall meet the specified limits for Endurance. ■ Dimensions in mm(not to scale) (Unit : mm) Terminal: V Terminal: H φ10.5 max. Sleeve B max. 11.5 max. 10.5 max. 11.5 max. Cap. (F) 0.022 to 0.22 0.33 A max. 5.0±0.8 0.2±0.05 + 10.0±0.5 – 0.8±0.05 (1.7) Cap. (F) 0.022 to 0.1 0.22 0.33 B 5.0 5.5 3.0±0.5 0.8±0.05 (1.7) 3.0±0.5 0.2 ± 0.05 A 5.5 6.0 6.5 ■ Standard Products Maximum Operating Voltage (V.DC) 5.5 Capacitance (F) 0.022 0.047 0.10 0.22 0.33 Capacitance tolerance (F) 0.0176 to 0.0396 0.0376 to 0.0846 0.080 to 0.180 0.176 to 0.396 0.264 to 0.594 Internal resistance (Initial specified value) (Ω) at 1kHz < 150 < 120 < 75 < 75 < 75 Part number EECS0HD EECS0HD EECS0HD EECS0HD EECS0HD 223( 473( 104( 224( 334( ) ) ) ) ) Min. Packaging Q’ty (pcs) 200 200 200 200 200 ( ) Please use V or H, to indicate the terminal style. Note : Do not use reflow soldering. (IR, Atmosphere heating methods, etc.) Please refer to EE208 “Mounting Specifications”. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. – EE196 – 00 Sep. 2010 PDF
Документация на серию SD

Дата модификации: 17.09.2010

Размер: 46.2 Кб

1 стр.

    Товары серии SD

    Наименование i Упаковка Ёмкость Допуск Напряжение Температура рабочая Высота Способ монтажа Размер
    EEC-S0HD224V (PAN)


    		 —
    EECS0HD104H (PAN)


    ИОНИСТОР 0.1/5.5 1206H (PAN)

    		 1 шт — — — — — — —
    EECS0HD104[H] (PAN)


    		 — — — — — — —
    EECS0HD223H (PAN)


    ИОНИСТОР 0.022/5.5 1206H (PAN)

    		 200 шт — — — — — — —
    EECS0HD224V (PAN)


    ИОНИСТОР 0.22/5.5 1105V (PAN)     		Ионистор - Напряжение: 5.5 В; Ёмкость: 0.22 Ф; Траб: -25...70 &amp;deg;C 200 шт — — — — — — —
    EECS0HD334H (PAN)


    ИОНИСТОР 0.33/5.5 1207H (PAN)     		Ионистор - Напряжение: 5.5 В; Ёмкость: 0.33 Ф; Траб: -25...70 &amp;deg;C 1 шт — — — — — — —
    EECS0HD334V (PAN)


    ИОНИСТОР 0.33/5.5 1106V (PAN)     		Ионистор - Напряжение: 5.5 В; Ёмкость: 0.33 Ф; Траб: -25...70 &amp;deg;C; 200 шт — — — — — — —
    EECS0HD473[H] (PAN)


    		 — — — — — — —
    EEF-SD0D271ER (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0D271R (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0D331ER (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0D331R (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0D391ER (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0D391R (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0E221ER (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0E221R (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0E271ER (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0E271R (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0G151ER (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0G151R (PAN)


    		 7.3×4.3×2.8 мм
    EEF-SD0J121R (PAN)


    		 1 шт 7.3×4.3×2.8 мм
    EEFSD0D331ER (PAN)


    		 7.3 мм
    EEFSD0D331R (PAN)


    		 7.3 мм
    EEFSD0E221ER (PAN)


    		 7.3 мм
    EEFSD0E221R (PAN)


    		 7.3 мм
    EEFSD0E271R (PAN)


    		 7.3 мм
    EEFSD0G151ER (PAN)


    		 7.3 мм
    EEFSD0G151R (PAN)


    		 7.3 мм
    EEFSD0J121R (PAN)


    		 7.3 мм
    ИОНИСТОР 0.1/5.5 1206H (PAN)


    		 200 шт — — — — — — —
    ИОНИСТОР 0.22/5.5 1105V (PAN)


    		 200 шт — — — — — — —
    ИОНИСТОР 0.22/5.5 1106H (PAN)


    		 200 шт — — — — — — —
    ИОНИСТОР 0.33/5.5 1106V (PAN)


    		 200 шт — — — — — — —
    ИОНИСТОР 0.33/5.5 1207H (PAN)


    		 200 шт — — — — — — —
