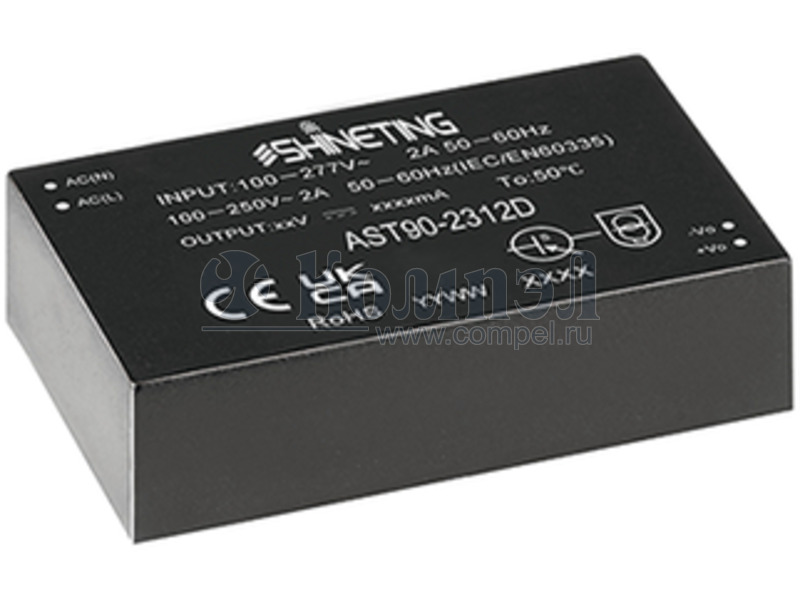

Серия AC-DC сетевых преобразователей AST90-23XXD

Общие характеристики

	Раздел	AC-DC сетевые преобразователи
	Тип стабилизации
	Типы защиты	КЗ, перегрузка, перенапряжение
	Количество выходов
	Входное напряжение AC
	Входное напряжение DC
	Напряжение изоляции вход-выход
	Рабочая температура
	Вход
	Возможности
	Тип управления выходом
	Исполнение

Документация на серию AST90-23XXD

AC/DC Converter ⚫ Wide input voltage range: 80 - 305VAC/110 - 430VDC ⚫ Operating ambient temperature range: -40℃ to +85℃ ⚫ High I/O isolation test voltage up to 4200VAC ⚫ Up to 93% efficiency ⚫ No-load power consumption < 0.21W ⚫ Compact size, high power density ⚫ Output short circuit, over-current, over-voltage protection ⚫ 4000m altitude application ⚫ Plastic case meets UL94V-0 flammability AST90-23XXD RoHS 3-Year Warranty Description AST90-23XXD series features ultra-wide AC input and at the same time accepts DC input voltage, low power consumption, low ripple & noise, high efficiency, high reliability, reinforced insulation. It offers good EMC performance compliant to IEC/EN61000-4 and CISPR32/EN55032 and meets UL/IEC/EN/BS EN62368, IEC/EN60335, EN61558 standards. The converters are widely used in industrial, power, home appliances, instrumentation, communication and civil applications. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. 1

Документация на серию AST90-23XXD

Дата модификации: 23.08.2024

Размер: 1.06 Мб

8 стр.

найти AST90-23XXD.pdf

Товары серии AST90-23XXD

Наименование	i	Упаковка	P вых	Выход	U1	I1	Конструктив	КПД	Шум	Размер
AST90-2312D (SHINET)										87×52×29.5 мм
AST90-2312DA2 (SHINET)										135×70×37.9 мм
AST90-2312DA2S (SHINET)										135×70×37.9 мм
AST90-2312DA4 (SHINET)										137×70×42.4 мм
AST90-2312DA4S (SHINET)										137×70×42.4 мм
AST90-2315D (SHINET)										87×52×29.5 мм
AST90-2315DA2 (SHINET)										135×70×37.9 мм
AST90-2315DA2S (SHINET)										135×70×37.9 мм
AST90-2315DA4 (SHINET)										137×70×42.4 мм
AST90-2315DA4S (SHINET)										137×70×42.4 мм
AST90-2324D (SHINET)										87×52×29.5 мм
AST90-2324DA2 (SHINET)										135×70×37.9 мм
AST90-2324DA2S (SHINET)										135×70×37.9 мм
AST90-2324DA4 (SHINET)										137×70×42.4 мм
AST90-2324DA4S (SHINET)										137×70×42.4 мм
AST90-2348D (SHINET)										87×52×29.5 мм
AST90-2348DA2 (SHINET)										135×70×37.9 мм
AST90-2348DA2S (SHINET)										135×70×37.9 мм
AST90-2348DA4 (SHINET)										137×70×42.4 мм
AST90-2348DA4S (SHINET)										137×70×42.4 мм
