Серия DC-DC модульных преобразователей DUT10-XXXXYMD

Shineting

Общие характеристики

 Раздел DC-DC модульные преобразователи
Серия
Монтаж
Выходная мощность
Количество каналов
Комплекс защит КЗ, перегрузки, перенапряжения, от пониженного входного напряжения
Уровень пульсаций
Напряжение изоляции вход-выход
Размер 25.4×25.4×11.7 мм
Рабочая температура

Документация на серию DUT10-XXXXYMD

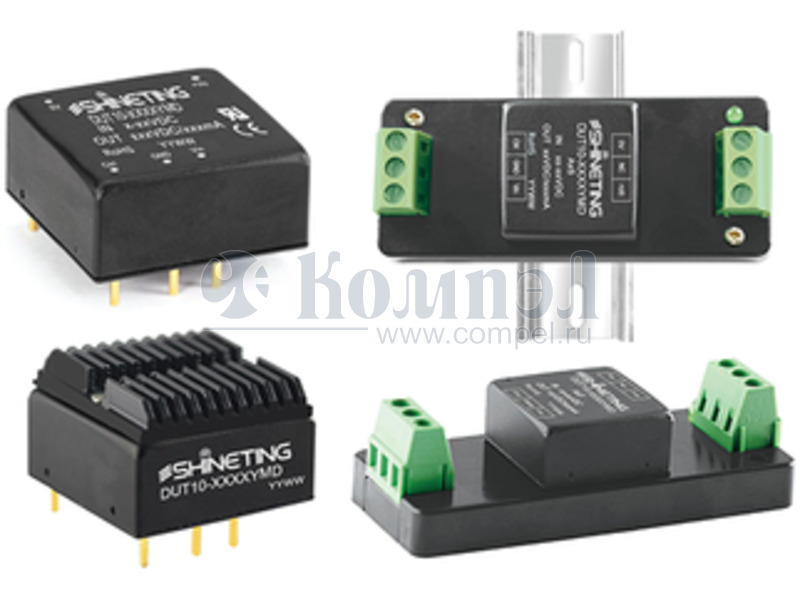

DC/DC Converter DUT10-XXXXYMD ⚫ Ultra-wide 4:1 input voltage range ⚫ High efficiency up to 88% ⚫ No-load power consumption as low as 0.12W ⚫ I/O isolation test voltage1.5k VDC ⚫ Input under-voltage protection, output short-circuit, over-current, over-voltage protection ⚫ Operating ambient temperature range: -40℃ to +85℃ ⚫ Input reverse polarity protection available with Chassis (A2S) or 35mm DIN-Rail mounting (A4S) version RoHS 3-Year Warranty Description DUT10-XXXXYMD series are isolated 10W DC-DC converter products feature an ultra-wide with 4:1 input voltage with efficiencies of up to 88%, 1500VDC input to output isolation, operating ambient temperature range of -40℃ to +85℃ , input under-voltage protection, output short-circuit, over-current, over-voltage protection. Selection Guide Certificati on Part No. Input Voltage (VDC) Nomina l (Range) Input Voltage (VDC) Max. Output Current （mA） Max./Min. Full Load Efficiency (%) Min./Typ. Capacitive Load(µF) Max. DUT10-2403YMD 3.3 2400/0 75/77 2200 DUT10-2405YMD 5 2000/0 80/82 2200 9 1111/0 83/85 680 12 833/0 84/86 470 DUT10-2415YMD 15 667/0 84/86 330 DUT10-2424YMD 24 416/0 86/88 100 DUT10-2409YMD / Output Voltage (Vdc) DUT10-2412YMD 24 (9-36) 40 1 PDF
Документация на DUT10-2403YMD

Дата модификации: 04.09.2024

Размер: 1.08 Мб

8 стр.

    Товары серии DUT10-XXXXYMD

    Наименование i Упаковка U вх Выход U вх ном. U1 I1 КПД
    DUT10-2403YMD (SHINET)

    DUT10-2405YMD (SHINET)


    		 в линейках 19 шт
    DUT10-2409YMD (SHINET)


    DUT10-2412YMD (SHINET)


    		 в линейках 8 шт
    DUT10-2415YMD (SHINET)


    DUT10-2424YMD (SHINET)


    		 в линейках 5 шт
    DUT10-4803YMD (SHINET)


    		 1 шт
    DUT10-4805YMD (SHINET)


    DUT10-4812YMD (SHINET)


    DUT10-4815YMD (SHINET)


    DUT10-4824YMD (SHINET)
