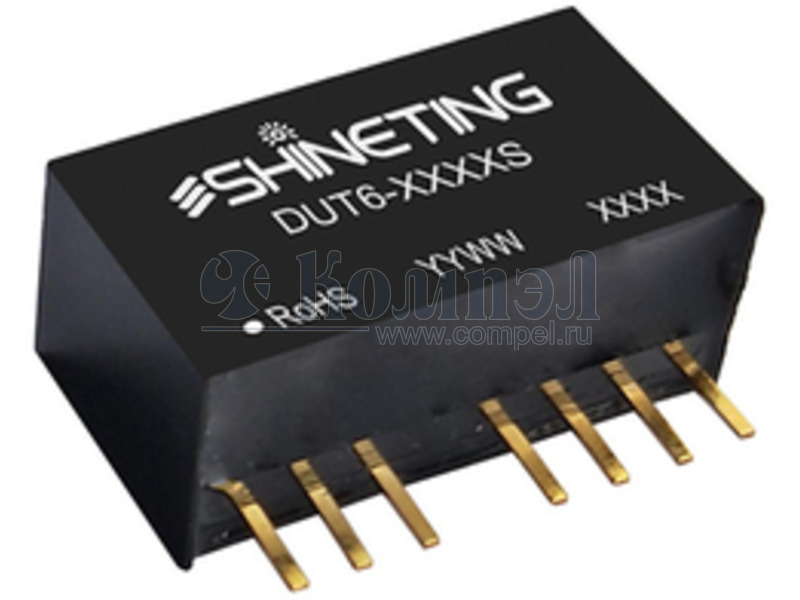

Серия DC-DC модульных преобразователей DUT6-XXXXS

Общие характеристики

	Раздел	DC-DC модульные преобразователи
	Монтаж
	Выходная мощность
	Количество каналов
	Комплекс защит	КЗ, перегрузки, от пониженного входного напряжения
	Уровень пульсаций
	Напряжение изоляции вход-выход
	Размер	22×12×9.5 мм
	Рабочая температура

Документация на серию DUT6-XXXXS

DC/DC Converter DUT6-XXXXS Wide 4:1 input voltage range High efficiency up to 87% No-load power consumption bottom 0.12W I/O isolation test voltage 1.6k VDC Input under-voltage protection, output short-circuit, over-current protection l Operating ambient temperature range: -40℃ to +105℃ l Small SIP packaging l International Standard Pin out l l l l l RoHS 3-Year Warranty Description DUT6-XXXXS series are isolated 6W DC-DC converter products with a 4:1 input voltage range. They feature efficiencies of up to 87%, 1600VDC input to output isolation, operating ambient temperature of -40℃ to +105℃ , input under-voltage protection, output over-current, short-circuit protection, which is widely used in medical, industrial controls, electricity, instrumentation, communications and other fields. Selection Guide Certification Part No. Input Voltage (VDC) Nominal (Range) Output Voltage (VDC) Full Load Output Capacitive Current (mA) Efficiency② Load Max./Min. (% ) Min./Typ. (µF)Max. DUT6-2403S 3.3 1350/0 76/78 1800 DUT6-2405S 5 1200/0 80/82 1000 9 667/0 82/84 470 12 500/0 83/85 470 DUT6-2415S 15 400/0 83/85 220 DUT6-2424S 24 250/0 83/85 100 DUT6-2409S / Input Voltage (VDC) Max DUT6-2412S 24 (9-36) 40 1

Документация на DUT6-2403S

Subject:

Дата модификации: 28.08.2024

Размер: 1.44 Мб

8 стр.

найти DUT6-XXXXS.pdf

Товары серии DUT6-XXXXS

Наименование	i	Упаковка	U вх	Выход	U вх ном.	U1	I1	КПД
DUT6-2403S (SHINET)
DUT6-2405S (SHINET)		1 шт
DUT6-2409S (SHINET)
DUT6-2412S (SHINET)
DUT6-2415S (SHINET)
DUT6-2424S (SHINET)
DUT6-4803S (SHINET)		1 шт
DUT6-4805S (SHINET)
DUT6-4809S (SHINET)		1 шт
DUT6-4812S (SHINET)
DUT6-4815S (SHINET)
DUT6-4824S (SHINET)
