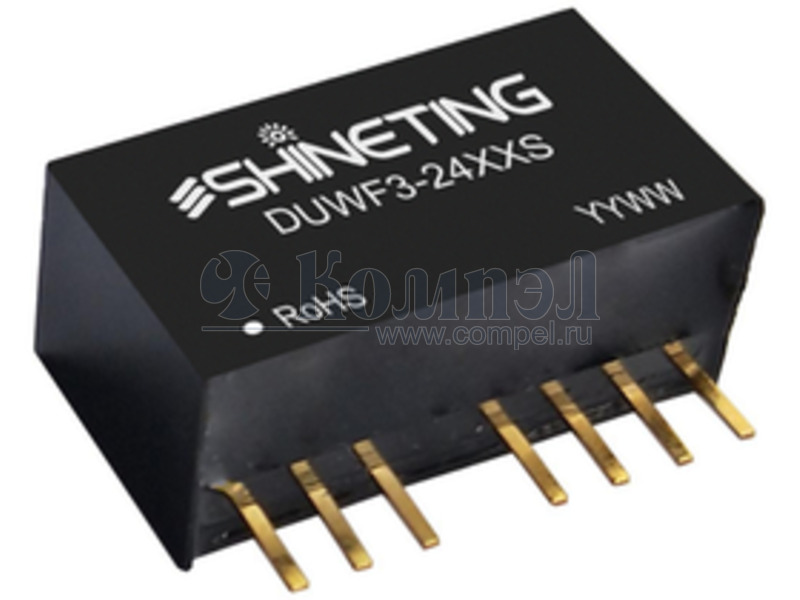

Серия DC-DC модульных преобразователей DUWF3-24XXS

Shineting

Общие характеристики

 Раздел DC-DC модульные преобразователи
Серия
Выходная мощность
Количество каналов
Входное напряжение
Уровень пульсаций
Напряжение изоляции вход-выход
Рабочая температура
Номинальное входное напряжение

Документация на серию DUWF3-24XXS

DC/DC Converter DUWF3-24XXS ⚫ Ultra-wide 8:1 input voltage range ⚫ High efficiency up to 79% ⚫ No-load power consumption as low as 0.12W ⚫ I/O isolation test voltage 3k VDC ⚫ Input under-voltage protection, output short-circuit, over-current protection ⚫ Operating ambient temperature range: 40℃ to +105℃ ⚫ Industry standard pin-out 3-Year Warranty Description DUWF3-24XXS series of isolated 3W DC-DC converter products with an ultra-wide 8:1 input voltage range. They feature efficiencies of up to 79%, 3000VDC input to output isolation, operating ambient temperature range of -40℃ to +105℃ , input under-voltage protection, output short-circuit, over-current protection and they are widely used in applications such as medical care, industrial control, electric power, instruments and communication fields. Selection Guide Certificati on Part No. Input Voltage (Vdc) Nominal (Range) Input Voltage (Vdc) Max. DUWF3-1205S / DUWF3-1212S 12 (4.5-36) DUWF3-1215S 40 Output Voltage (Vdc) Output Current （mA） Capacitive Full Load Efficiency (%) Load(µF) Min./Typ. Max. 5 600 75/77 1000 12 250 77/79 330 15 200 77/79 220 Notes：① Exceeding the maximum input voltage may cause permanent damage; ② Efficiency is measured at nominal input voltage and rated output load; ③ The specified maximum capacitive load for positive and negative output is identical. 1 PDF
Документация на серию DUWF3-24XXS

Дата модификации: 12.08.2024

Размер: 410.3 Кб

6 стр.

    Товары серии DUWF3-24XXS

    Наименование i Упаковка Монтаж Выход Защита U1 I1 КПД Размер
    DUWF3-1205S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения 22×9.5×12 мм
    DUWF3-1212S (SHINET)


    		 1 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения 22×9.5×12 мм
    DUWF3-1215S (SHINET)


    		 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения 22×9.5×12 мм
    DUWF3-2405S (SHINET)

    		КЗ, перегрузки, от пониженного входного напряжения 22×12×9.5 мм
    DUWF3-2412S (SHINET)


    		 КЗ, перегрузки, от пониженного входного напряжения 22×12×9.5 мм
    DUWF3-2415S (SHINET)


    		 КЗ, перегрузки, от пониженного входного напряжения 22×12×9.5 мм
