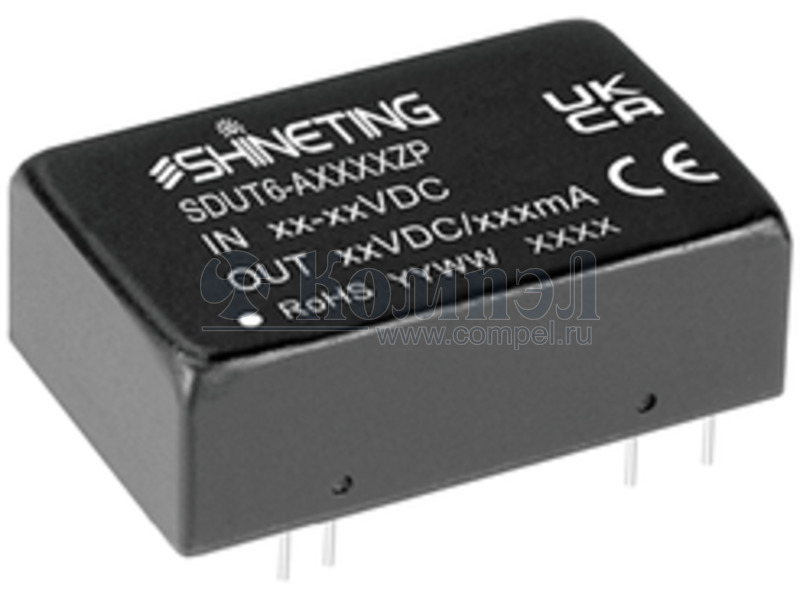

Серия DC-DC модульных преобразователей SDUT6-AXXXXZP

Shineting

Общие характеристики

 Раздел DC-DC модульные преобразователи
Монтаж
Выходная мощность
Количество каналов
Комплекс защит КЗ, перегрузки, перенапряжения, от пониженного входного напряжения
Уровень пульсаций
Напряжение изоляции вход-выход
Размер 32×20×10.8 мм
Рабочая температура

Документация на серию SDUT6-AXXXXZP

DC/DC Converter SDUT6-AXXXXZP l Wide 2:1 input voltage range l High efficiency up to 88% l No-load power consumption as low as 0.09W l I/O isolation test voltage 1.5k VDC l Operating ambient temperature range: -40℃ to +85℃ l Meets CISPR32/EN55032 CLASS A, without extra components (except for 5VDC input) l Input under-voltage protection, output short- circuit, over-current, over-voltage protection l RoHS Industry standard pin-out 3-Year Warranty Description SDUT6-AXXXXZP series are isolated 6W DC-DC converter products with a wide range of voltage input of 4.5-9VDC, 9-18VDC, 18-36VDC, 36-75VDC isolation voltage of 1500VDC, input under-voltage protection, output short circuit, over-current, over-voltage protection and EMI meets CISPR32/EN55032 CLASS A without external components (except for 5VDC input); these products are widely used in fields such as industrial control, electric power, instruments and communication. Selection Guide Certification Part No. Input Voltage (Vdc) Nominal (Range) Input Voltage (Vdc) Max. SDUT6-A0505ZP SDUT6-A0512ZP SDUT6-A0515ZP / 5 (4.5-9) 12 SDUT6-A0524ZP SDUT6-A1205ZP SDUT6-A1212ZP SDUT6-A1215ZP SDUT6-A1224ZP 12 (9-18) 20 Output Voltage (Vdc) Output Current （mA） ±5 ±600/0 76/78 1000 ±12 ±250/0 82/84 470 ±15 ±200/0 82/84 220 ±24 ±125/0 82/84 100 Full Load Efficiency (%) Min./Typ. Capacitive Load(µF) Max. ±5 ±600/0 78/80 680 ±12 ±250/0 82/84 330 ±15 ±200/0 83/85 220 ±24 ±125/0 82/84 100 1 PDF
Документация на SDUT6-A0505ZP

Subject:

Дата модификации: 27.08.2024

Размер: 1.17 Мб

7 стр.

    Товары серии SDUT6-AXXXXZP

    Наименование i Упаковка U вх Выход U вх ном. U1 I1 КПД
    SDUT6-A0505ZP (SHINET)

    SDUT6-A0512ZP (SHINET)


    SDUT6-A0515ZP (SHINET)


    SDUT6-A0524ZP (SHINET)


    SDUT6-A1205ZP (SHINET)


    SDUT6-A1212ZP (SHINET)


    SDUT6-A1215ZP (SHINET)


    SDUT6-A1224ZP (SHINET)


    SDUT6-A2405ZP (SHINET)


    SDUT6-A2412ZP (SHINET)


    SDUT6-A2415ZP (SHINET)


    		 в линейках 2 шт
    SDUT6-A2424ZP (SHINET)


    SDUT6-A4805ZP (SHINET)


    SDUT6-A4812ZP (SHINET)


    SDUT6-A4815ZP (SHINET)


    SDUT6-A4824ZP (SHINET)
