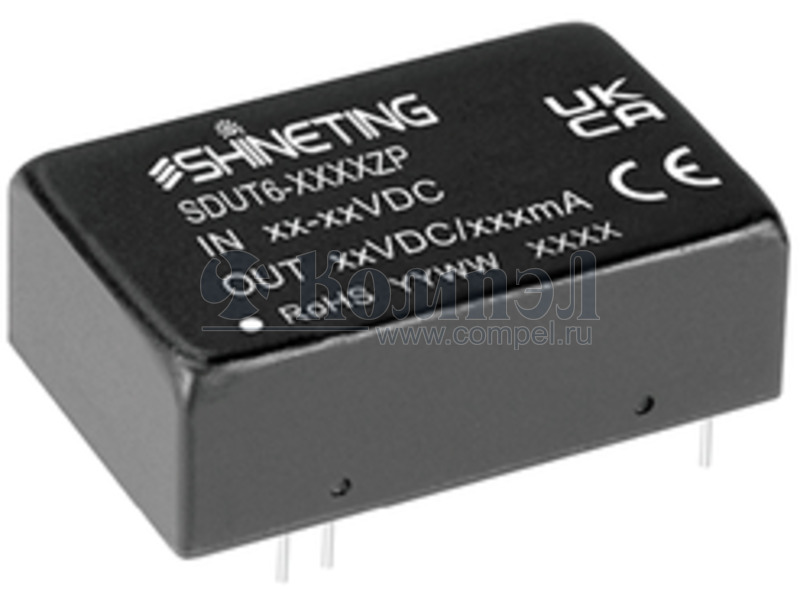

Серия DC-DC модульных преобразователей SDUT6-XXXXZP

Shineting

Общие характеристики

 Раздел DC-DC модульные преобразователи
Монтаж
Выходная мощность
Количество каналов
Комплекс защит КЗ, перегрузки, перенапряжения, от пониженного входного напряжения
Уровень пульсаций
Напряжение изоляции вход-выход
Размер 32×20×10.8 мм
Рабочая температура

Документация на серию SDUT6-XXXXZP

DC/DC Converter SDUT6-XXXXZP l Wide 2:1 input voltage range l High efficiency up to 88% l No-load power consumption as low as 0.09W l I/O isolation test voltage 1.5k VDC l Operating ambient temperature range: -40℃ to +85℃ l Meets CISPR32/EN55032 CLASS A, without extra components (except for 5VDC input) l Input under-voltage protection, output short- circuit, over-current, over-voltage protection l RoHS Industry standard pin-out 3-Year Warranty Description SDUT6-xxyyZP series are isolated 6W DC-DC converter products with a wide range of voltage input of 4.5-9VDC, 9-18VDC, 18-36VDC, 36-75VDC isolation voltage of 1500VDC, input undervoltage protection, output short circuit, over-current, over-voltage protection and EMI meets CISPR32/EN55032 CLASS A without external components (except for 5VDC input); these products are widely used in fields such as industrial control, electric power, instruments and communication. Selection Guide Certification Part No. Input Voltage (Vdc) Nominal (Range) Input Voltage (Vdc) Max. SDUT6-0505ZP SDUT6-0512ZP SDUT6-0515ZP 5 (4.5-9) 12 SDUT6-0524ZP / SDUT6-1203ZP Output Voltage (Vdc) Output Current （mA） Full Load Efficiency (%) Min./Typ. Capacitive Load(µF) Max. 5 1200/0 76/78 1000 12 500/0 82/84 470 15 400/0 82/84 220 24 250/0 82/84 100 3.3 1500/0 73/75 1800 5 1200/0 78/80 1000 12 500/0 82/84 470 SDUT6-1215ZP 15 400/0 83/85 220 SDUT6-1224ZP 24 250/0 83/85 100 SDUT6-1205ZP SDUT6-1212ZP 12 (9-18) 20 1 PDF
Документация на SDUT6-0505ZP

Subject:

Дата модификации: 27.08.2024

Размер: 1.09 Мб

8 стр.

    Товары серии SDUT6-XXXXZP

    Наименование i Упаковка U вх Выход U вх ном. U1 I1 КПД
    SDUT6-0505ZP (SHINET)

    SDUT6-0512ZP (SHINET)


    SDUT6-0515ZP (SHINET)


    SDUT6-0524ZP (SHINET)


    SDUT6-1203ZP (SHINET)


    SDUT6-1205ZP (SHINET)


    SDUT6-1212ZP (SHINET)


    SDUT6-1215ZP (SHINET)


    SDUT6-1224ZP (SHINET)


    		 1 шт
    SDUT6-2403ZP (SHINET)


    SDUT6-2405ZP (SHINET)


    		 в линейках 15 шт
    SDUT6-2412ZP (SHINET)


    SDUT6-2415ZP (SHINET)


    		 в линейках 3 шт
    SDUT6-2424ZP (SHINET)


    SDUT6-4803ZP (SHINET)


    SDUT6-4805ZP (SHINET)


    SDUT6-4812ZP (SHINET)


    SDUT6-4815ZP (SHINET)


    SDUT6-4824ZP (SHINET)
