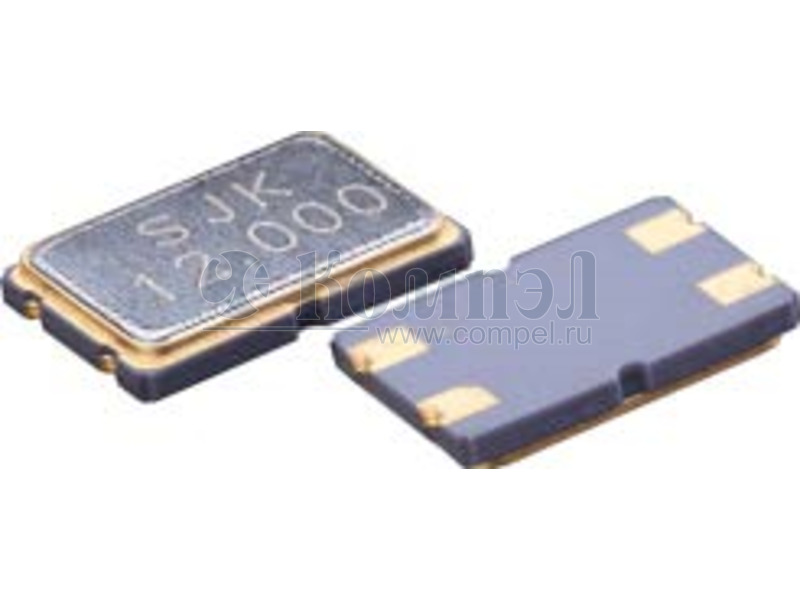

Серия кварцевых резонаторов 6F

SJK

Общие характеристики

 Раздел Кварцевые резонаторы

Документация на серию 6F

Shenzhen Crystal Technology Industrial Co., Ltd. SMD Crystal 6F | 7.0×5.0 mm Features ● 7050 size SMD crystal units with a low profile of 1.0mm ● Wide frequency range from a comparatively 6MHz to 160MHz ● High precision and high reliability ● Automatic mounting and reflow soldering ● Applications: Telecommunications, Server, MCU, PLC, M2M, etc. ● RoHS Compliant & Pb Free Standard Specifications Type Frequency Range Frequency Tolerance (at 25℃) Frequency Stability (over Operating Temp.) 6F Series SMD Crystal 6~160 MHz ±10ppm, ±20ppm ±10ppm, ±20ppm Operating Temperature Range Shunt Capacitance (C 0 ) -40~+85℃, or specify 5pF Max. 1~200μW (100μW Typ.) Drive Level Load Capacitance Aging (at 25℃) Storage Temperature Range Packing Unit 16pF, 20pF,30pF, or specify ±3ppm /year Max. -55~+125℃ 1000pcs./Reel Equivalent Series Resistance Fundamental 6~10 MHz 100Ω Max. 10~12 MHz 60Ω Max. 12~30 MHz 50Ω Max. 3rd Overtone 30~80 MHz 90Ω Max. 80~100 MHz 90Ω Max. 100~160 MHz 100Ω Max. Dimensions [mm] 7.0±0.15 SJK 20.000 1 3 2 GND 4 5.0±0.15 4 3 GND 2 1 Top View Crystal Connection 2 4 3 1.2 4.6 ±0.15 Bottom View 1.4 1.1 1 4.1 1.0 Side View 2.54 ±0.15 1.0 ±0.15 Top View 2.2 Top View Suggested Layout PDF
Документация на серию 6F

6F series SMD 7050 Crystal Units-SJK Products SJK crystal unit products-SMD 7050 crystal unit, size with 7.0*5.0*1.0mm, frequency range from 6MHz to 160MHz

Дата модификации: 25.04.2023

Размер: 607.8 Кб

1 стр.

    Товары серии 6F

    Наименование i Упаковка Частота PPM 25 PPM Траб C нагр Т раб Размер
    SJK-6F-10.000-12-30-60-C-30 (SJK)


    		 — — — — — —
    SJK-6F-10.000-16-30-100-C-100 (SJK)

    		в ленте 1000 шт 7×5 мм
    SJK-6F-11.0592-16-30-50-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-110.000-16-10-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-16-10-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-16-20-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-16-20-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-16-30-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-16-30-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-20-10-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-20-10-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-20-20-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-20-20-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-20-30-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-20-30-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-30-10-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-30-10-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-30-20-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-30-20-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-30-30-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-30-30-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-32-10-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-32-10-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-32-20-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-32-20-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-32-30-75-3-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-110.000-32-30-75-3-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-12.000-16-30-50-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-12.000-16-50-50-C-100 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-16.000-16-10-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-16-10-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-16-20-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-16-20-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-16-30-30-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-16.000-16-30-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-16-30-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-16-50-30-C-100 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-16.000-20-10-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-20-10-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-20-20-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-20-20-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-20-30-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-20-30-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-30-10-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-30-10-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-30-20-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-30-20-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-30-30-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-30-30-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-32-10-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-32-10-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-32-20-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-32-20-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-32-30-40-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-16.000-32-30-40-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-18.432-16-30-30-B-50 (SJK)


    		 1000 шт 7×5 мм
    SJK-6F-20.000-16-50-30-C-100 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-25.000-16-30-30-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-25.000-16-30-30-C-100 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-25.000-20-20-40-F-C-30 (SJK)


    		 — — — — — —
    SJK-6F-6.000-16-10-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-16-10-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-16-20-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-16-20-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-16-30-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-16-30-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-16-30-120-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-6.000-20-10-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-20-10-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-20-20-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-20-20-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-20-30-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-20-30-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-20-30-100-F-B-50 (SJK)


    		 1 шт — — — — — —
    SJK-6F-6.000-30-10-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-30-10-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-30-20-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-30-20-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-30-30-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-30-30-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-32-10-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-32-10-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-32-20-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-32-20-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-32-30-100-F-A-30 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000-32-30-100-F-B-20 (SJK)


    		 7×5×1.1 мм
    SJK-6F-6.000MHz-20-30-100-F-B-50 (SJK)


    		 — — — — — —
    SJK-6F-7.3728-16-30-100-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-7.3728-16-30-100-C-30 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-8.000-16-30-100-B-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-8.000-16-50-100-C-50 (SJK)


    		 в ленте 1000 шт 7×5 мм
    SJK-6F-8.000-18-20-60-C-50 (SJK)


    		 — — — — — —
