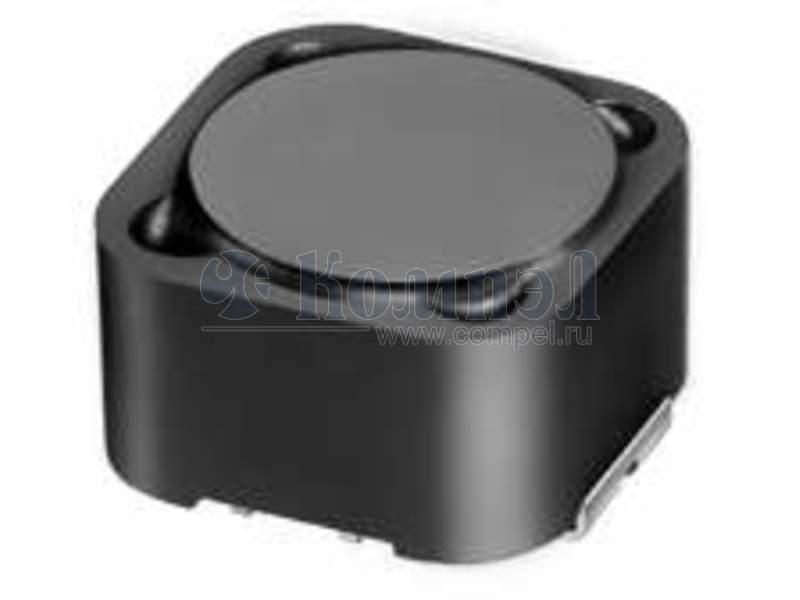

Серия дросселей CDRH127

SUMIDA Co.

Общие характеристики

 Раздел Дроссели
Температура рабочая

Документация на серию CDRH127

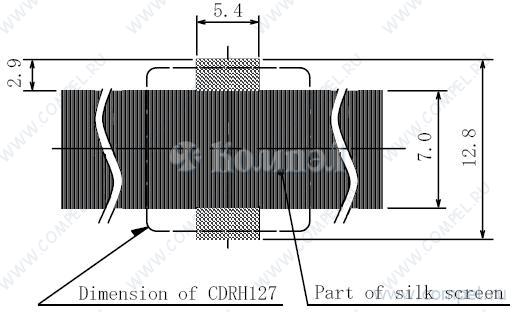

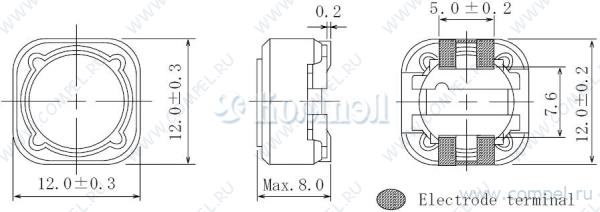

POWER INDUCTORS CDRH124 < SMD TYPE : CDRH Series > DIMENSIONS (mm) Max. 4.5 5.4 0.5 Max. 5.0 7.6 11.8 7.0 12.6 0.2 Max.12.3 CONSTRUCTION 2.8 Max.12.3 LAND PATTERNS (mm) Solder Resist ( 3.9µH - 330µH ) * In order to prevent short-circuiting, a solder resist is recommended. CDRH125 DIMENSIONS (mm) 5.4 0.5 2.8 5.0 7.6 11.8 0.2 Max.12.3 CONSTRUCTION 7.0 12.6 Max. 6.0 Max. 12.3 LAND PATTERNS (mm) Solder Resist ( 1.3µH - 1.0mH ) * In order to prevent short-circuiting, a solder resist is recommended. CDRH127 DIMENSIONS (mm) LAND PATTERNS (mm) CONSTRUCTION 5.4 7.0 12.8 2.9 7.6 Max.12.3 5.0 12.0 Max. 8.0 Max.12.3 Solder Resist ( 1.2µH - 1.0mH ) * In order to prevent short-circuiting, a solder resist is recommended. CDRH127/LD DIMENSIONS (mm) LAND PATTERNS (mm) CONSTRUCTION 5.4 7.0 12.8 2.9 12.0 Max.12.3 ( 1.0µH - 1.0mH ) 5.0 7.6 Max. 8.0 Max.12.3 Solder Resist * In order to prevent short-circuiting, a solder resist is recommended. 112 PDF
Документация на CDRH127-390MC

Катушки индуктивности SUMIDA

Дата модификации: 08.09.2006

Размер: 140.6 Кб

2 стр.

POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH127 , CDRH127/LD ◆ Product Description ・12.3×12.3mm Max.(L×W), 8.0mm Max. Height. ・Both standard type CDRH127 and Low DCR type CDRH127/LD are available. ・Inductance Range:1.2μH～1.0mH(CDRH6127); 1.0μH～1.0mH(CDRH127/LD). ・Rated current range: 0.55～9.8A(CDRH127); 0.7～14A(CDRH127/LD). ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector etc as DC-DC Converter inductors. ・RoHS Compliance ◆ Dimensions (mm) 12.0±0.3 Max.8.0 12.0±0.2 5.0 ±0.2 7.6 12.0±0.3 0.2 Electrode terminal ◆ Land Pattern (mm) Dimension of CDRH127 12.8 7.0 2.9 5.4 Part of silk screen Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CDRH127

Дата модификации: 30.08.2006

Размер: 165.2 Кб

3 стр.

    Товары серии CDRH127

    Наименование i Упаковка Индуктивность Допуск Ток рабочий Корпус производителя Экранирование Размер
    CDRH127-102MC (SUMIDA)

    		в ленте 500 шт 12.3×12.3×8 мм
    CDRH127-120MC (SUMIDA)

    		Дроссель - Ток: 4.9 А; Индуктивность: 12 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 1 шт 12.3×12.3×8 мм
    CDRH127-150MC (SUMIDA)

    		в ленте 500 шт 12.3×12.3×8 мм
    CDRH127-151MC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-180MC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-1R2NC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-270MC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-330MC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-390MC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-470MC (SUMIDA)

    		в ленте 500 шт 12.3×12.3×8 мм
    CDRH127-560MC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127-6R1NC (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127NP-100MB (SUMIDA)

    		Дроссель - Ток: 5.4 А; Индуктивность: 10 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-100MC (SUMIDA)

    		Дроссель - Ток: 5.4 А; Индуктивность: 10 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-100MC PBF (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127NP-101MB (SUMIDA)

    		Дроссель - Ток: 1.7 А; Индуктивность: 100 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-101MC (SUMIDA)

    		Катушка индуктивности 100+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-102MB (SUMIDA)

    		Дроссель - Ток: 550 мА; Индуктивность: 1 мГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 1... 12.3×12.3×8 мм
    CDRH127NP-102MC (SUMIDA)

    		Катушка индуктивности 1.0+/-20% мГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-120MB (SUMIDA)

    		Дроссель - Ток: 4.9 А; Индуктивность: 12 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-120MC (SUMIDA)

    		Дроссель - Ток: 4.9 А; Индуктивность: 12 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-121MB (SUMIDA)

    		Дроссель - Ток: 1.6 А; Индуктивность: 120 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-121MC (SUMIDA)

    		Дроссель - Ток: 1.6 А; Индуктивность: 120 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-150MB (SUMIDA)

    		Дроссель - Ток: 4.5 А; Индуктивность: 15 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-150MC (SUMIDA)

    		Катушка индуктивности 15+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-151MB (SUMIDA)

    		Дроссель - Ток: 1.42 А; Индуктивность: 150 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-151MC (SUMIDA)

    		Дроссель - Ток: 1.42 А; Индуктивность: 150 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-180MB (SUMIDA)

    		Дроссель - Ток: 3.9 А; Индуктивность: 18 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-180MC (SUMIDA)

    		Дроссель - Ток: 3.9 А; Индуктивность: 18 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 500 шт 12.3×12.3×8 мм
    CDRH127NP-181MB (SUMIDA)

    		Дроссель - Ток: 1.3 А; Индуктивность: 180 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-181MC (SUMIDA)

    		Дроссель - Ток: 1.3 А; Индуктивность: 180 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-1R2NB (SUMIDA)

    		Дроссель - Ток: 9.8 А; Индуктивность: 1.2 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-1R2NC (SUMIDA)

    		Дроссель - Ток: 9.8 А; Индуктивность: 1.2 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-220MB (SUMIDA)

    		Дроссель - Ток: 3.6 А; Индуктивность: 22 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-220MC (SUMIDA)

    		Катушка индуктивности 22+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-221MB (SUMIDA)

    		Дроссель - Ток: 1.16 А; Индуктивность: 220 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-221MC (SUMIDA)

    		Катушка индуктивности 220+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-270MB (SUMIDA)

    		Дроссель - Ток: 3.4 А; Индуктивность: 27 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-270MC (SUMIDA)

    		Дроссель - Ток: 3.4 А; Индуктивность: 27 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-271MB (SUMIDA)

    		Дроссель - Ток: 1.06 А; Индуктивность: 270 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-271MC (SUMIDA)

    		Дроссель - Ток: 1.06 А; Индуктивность: 270 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 500 шт 12.3×12.3×8 мм
    CDRH127NP-2R4NB (SUMIDA)

    		Дроссель - Ток: 8 А; Индуктивность: 2.4 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть; 1... 12.3×12.3×8 мм
    CDRH127NP-2R4NC (SUMIDA)

    		Дроссель - Ток: 8 А; Индуктивность: 2.4 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть; 1... 500 шт 12.3×12.3×8 мм
    CDRH127NP-330MB (SUMIDA)

    		Дроссель - Ток: 3 А; Индуктивность: 33 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; 12... 12.3×12.3×8 мм
    CDRH127NP-330MC (SUMIDA)

    		Катушка индуктивности 33+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-331MB (SUMIDA)

    		Дроссель - Ток: 950 мА; Индуктивность: 330 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-331MC (SUMIDA)

    		Катушка индуктивности 330+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-390MB (SUMIDA)

    		Дроссель - Ток: 2.75 А; Индуктивность: 39 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-390MC (SUMIDA)

    		Дроссель - Ток: 2.75 А; Индуктивность: 39 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-391MB (SUMIDA)

    		Дроссель - Ток: 880 мА; Индуктивность: 390 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-391MC (SUMIDA)

    		Дроссель - Ток: 880 мА; Индуктивность: 390 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 500 шт 12.3×12.3×8 мм
    CDRH127NP-3R5NB (SUMIDA)

    		Дроссель - Ток: 7.5 А; Индуктивность: 3.5 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-3R5NC (SUMIDA)

    		Катушка индуктивности 3.5+40%/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыще... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-3R5NC PBF (SUMIDA)

    		12.3×12.3×8 мм
    CDRH127NP-470MB (SUMIDA)

    		Дроссель - Ток: 2.5 А; Индуктивность: 47 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-470MC (SUMIDA)

    		Катушка индуктивности 47+/-20% мкГн. В корпусе SMD размер 12,3х12,3x8,0, Ток насыщения ... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-471MB (SUMIDA)

    		Дроссель - Ток: 790 мА; Индуктивность: 470 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-471MC (SUMIDA)

    		Дроссель - Ток: 790 мА; Индуктивность: 470 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-4R7NB (SUMIDA)

    		Дроссель - Ток: 6.8 А; Индуктивность: 4.7 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-4R7NC (SUMIDA)

    		Катушка индуктивности 4.7+40%/-20% мкГн. В корпуе SMD размер 12,3х12,3x8,0, Ток насыщен... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-4R7NC PBF (SUMIDA)

    		12×12×8 мм
    CDRH127NP-560MB (SUMIDA)

    		Дроссель - Ток: 2.35 А; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-560MC (SUMIDA)

    		Дроссель - Ток: 2.35 А; Индуктивность: 56 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-561MB (SUMIDA)

    		Дроссель - Ток: 730 мА; Индуктивность: 560 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-561MC (SUMIDA)

    		Дроссель - Ток: 730 мА; Индуктивность: 560 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 500 шт 12.3×12.3×8 мм
    CDRH127NP-680MB (SUMIDA)

    		Дроссель - Ток: 2.1 А; Индуктивность: 68 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... 12.3×12.3×8 мм
    CDRH127NP-680MC (SUMIDA)

    		в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-681MB (SUMIDA)

    		Дроссель - Ток: 670 мА; Индуктивность: 680 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-681MC (SUMIDA)

    		Дроссель - Ток: 670 мА; Индуктивность: 680 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-6R1NB (SUMIDA)

    		Дроссель - Ток: 6.6 А; Индуктивность: 6.1 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-6R1NC (SUMIDA)

    		Дроссель - Ток: 6.6 А; Индуктивность: 6.1 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... 500 шт 12.3×12.3×8 мм
    CDRH127NP-7R6NB (SUMIDA)

    		Дроссель - Ток: 5.9 А; Индуктивность: 7.6 мкГн; Допуск: ±40%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-7R6NC (SUMIDA)

    		Катушка индуктивности 7.6+40%/-20% мкГн. В корпуе SMD размер 12,3х12,3x8,0, Ток насыщен... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-820MB (SUMIDA)

    		Дроссель - Ток: 1.95 А; Индуктивность: 82 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... 12.3×12.3×8 мм
    CDRH127NP-820MC (SUMIDA)

    		Дроссель - Ток: 1.95 А; Индуктивность: 82 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть;... в ленте 500 шт 12.3×12.3×8 мм
    CDRH127NP-821MB (SUMIDA)

    		Дроссель - Ток: 600 мА; Индуктивность: 820 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... 12.3×12.3×8 мм
    CDRH127NP-821MC (SUMIDA)

    		Дроссель - Ток: 600 мА; Индуктивность: 820 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... в ленте 500 шт 12.3×12.3×8 мм
