Серия Электромеханических реле TRA

Tai-Shing Electronic Components

Общие характеристики

	Раздел	Реле электромеханические
	Тип тока катушки
	Мощность катушки максимальная
	Номинальный ток коммутации
	Коммутируемое напряжение DC (макс)
	Коммутируемое напряжение AC (пиковое)
	Напряжение изоляции катушка-контакты
	Рабочая температура
	Размер	25.2×8×8 мм
	Способ подключения выводов
	Особенности
	Применение

Документация на серию TRA

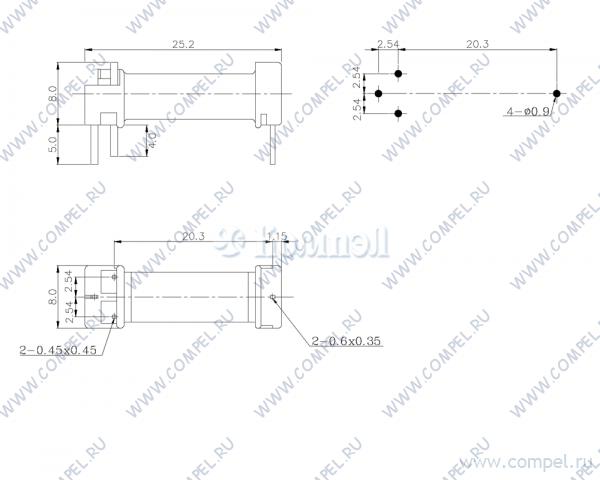

TRA ■ MAIN FEATURES  Small size and light weight offers high density P.C. Board technique.  Free from dust, gases, humidity, etc. by employment of glass tube sealed reed switch for high reliability contact performance.  Switching capacity from dry circuit use by 1A selectable to comply with wide applications.  Fast response time in addition to short bouncing time to application associated with semiconductors like transistors, I.C. ‘s.  UL & cUL recognized. ■ APPLICATIONS  Communication equipment, domestic appliance, security equipment, office automation machine, etc. ■ ORDERING INFORMATION Coil Resistance : 63, 250, 500, 700, 1050, 2080 Ω Type TRA 500 Ω Nil： Without case S： With case ■ DIMENSION(unit:mm) R Nil : 1 Form A B : 1 Form B R : RoHS Compliant Add suffix "R" for RoHS compliant only use for order indentify not use for safety certified ■ DRILLING(unit:mm) ■ WIRING DIAGRAM 1A Contact Type (1 From A) 1 4 3 2 - 1B Contact Type (1 From B) 1 4 3 + 2 1. Coil Terminal(-) 2. Coil Terminal(+) 3. Reed Switch Terminal 4. Reed Switch Terminal Tai-Shing Electronic Components Corp. www.tai-shing.com.tw 29

Документация на серию TRA

Microsoft Word - 29.TRA_06-08-16.doc

Дата модификации: 18.09.2006

Размер: 650.9 Кб

2 стр.

найти TRA.pdf

Товары серии TRA

Наименование	i	Упаковка	Конфиг	U_{катушки}
TRA-1050 (TS)		на поддоне 50 шт
TRA-1050-B (TS)
TRA-2080 (TS)
TRA-2080-B (TS)
TRA-250 (TS)
TRA-250-B (TS)
TRA-500 (TS)		на поддоне 50 шт
TRA-500-B (TS)
TRA-500-R (TS)		на поддоне 60 шт
TRA-63 (TS)
TRA-63-B (TS)
TRA-700 (TS)
TRA-700-B (TS)
