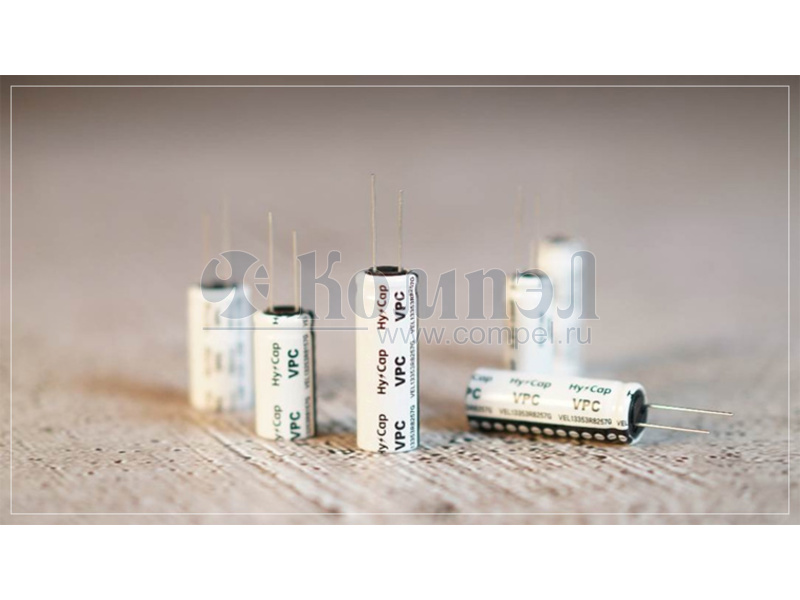

Серия ионисторов VPC

VINATech

Общие характеристики

 Раздел Ионисторы
Рабочее напряжение
Монтаж
Рабочая температура

Документация на серию VPC

VPC0820 _ 3.8V 30F Features VPC (Vina Pulse Capacitor) - Low Self Discharge - Wide Operating Temperature Range - High Operating Voltage - High Capacitance Drawing Size 0820 D (Φ) 8.0 +1.0 Max L (㎜) 20.0 ± 1.5 d (Φ) 0.8 ± 0.1 P (㎜) 3.5 ± 0.5 Specification Item Spec. value Test methods Operating Voltage Range 2.5V to 3.8V (2.5V to 3.5V @ 85℃) Operating Temp. Range -25 ~ 85℃ (-40 ~ 85℃ @ in Li/SOCL2 battery system) Load Life @ 70℃ Load Life @ 85℃ Heat cycle characteristics Capacitance : ± 30% of initial value ESR : Less than 200% of initial spec. Appearance : No abnormality Part Number VEL08203R8306G Temperature: 85± 2℃, -40± 2℃ Duration: 30 min Cycle Numbers: 100 cycles Temperature : 25± 2℃ Cycle Number : 50,000 Discharge Current : 20 C-rate Cut-off Voltage : 2.5V (DOD 100%) Cycle Life Low Temperature characteristics Temperature: 70± 2℃, 85± 2℃ Time : 1,000 hours Voltage : 3.8V, 3.5V and measure the floating charge characteristics after returning to normal temperature and humidity. Capacitance : ± 50% of initial value The specification shall be met lower category temperature ESR : Less than 20 times of initial spec. range of -25℃ Rated Voltage (V) Rated Capacitance (F) ESRDC (mΩ) ESRAC (mΩ) Leakage Current (㎂) Self Discharge (V) Rated Current (A) Pulse Current (A) Weight (g) 3.8 30 700 350 1 Over 97% 0.15 0.5 1.9±0.2 Surge Voltage (4.0V) @ 25℃ #1 @ 25℃ 100msec @ 25℃ 1kHz @ 25℃ 72hr @ 25℃ #1 @ 25℃ @ 25℃ #2 #1 Reference IEC62813 4.2 #2 1sec. Discharge to 3.2V VINATech Co., Ltd. Tel : +82 63 715 3020 E-mail : hycap@vina.co.kr Web : www.vina.co.kr PDF
Документация на VEL08203R8306G

PowerPoint 프레젠테이션

Дата модификации: 15.05.2020

Размер: 207.9 Кб

4 стр.

    Товары серии VPC

    Наименование i Упаковка Ёмкость ESR Шаг Размер
    VEL08203R8306G (VINATECH)

    		1 шт ø8×20 мм
    VEL10303R8107G (VINATECH)

    		1 шт ø10×30 мм
    VEL13253R8157G (VINATECH)

    		1 шт ø12.5×25 мм
    VEL13353R8257G (VINATECH)

    		20 шт ø12.5×35 мм
