BR310

DC Components
Мостовой диодный выпрямитель - [BR-3]; Схема: 4Мост; Uобр: 1 кВ; Uпрям: 1 В; Iпрям: 3 А
развернуть ▼ свернуть ▲

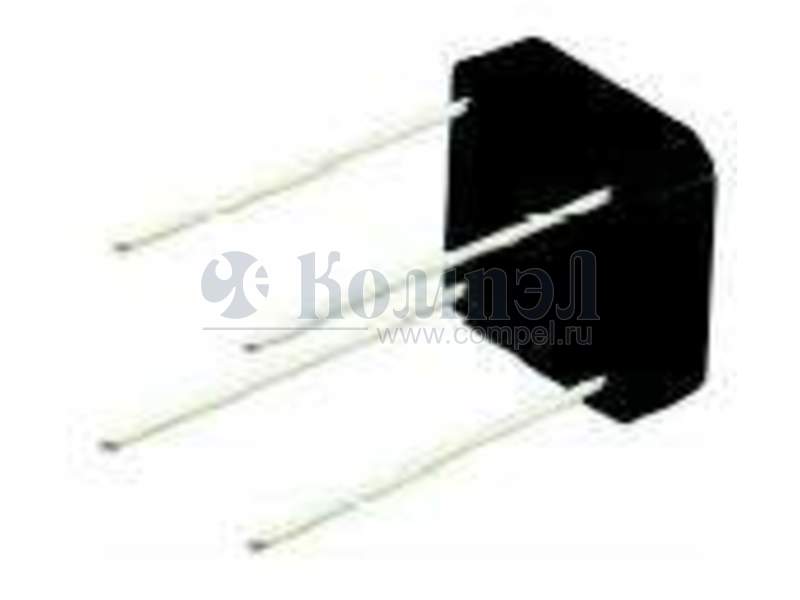

Внешний вид BR32

Технические характеристики

показать свернуть
Корпус BR3
Конфигурация соединения диодов
Максимальное обратное напряжение диода
Прямое падение напряжения
Прямой ток диода (средн)
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Схема Uобр Uпрям Iпрям Примечание T раб Карточка
товара
P= BR310 (YJ)

BR3 в коробках 200 шт

 Bridge Rectifier Diode, 3A, 1000V V(RRM),Case BR3
F~ KBPC110 (YJ)

KBPC в коробках 200 шт

 Bridge Rectifier Diode, 2A, 1000V V(RRM), Silicon

Файлы 1

показать свернуть
KBPC BR 1005 305 THRU KBPC BR 110 310 DC COMPONENTS CO., LTD. R RECTIFIER SPECIALISTS TECHNICAL SPECIFICATIONS OF SINGLE-PHASE SILICON BRIDGE RECTIFIER VOLTAGE RANGE - 50 to 1000 Volts CURRENT - 3.0 Amperes FEATURES * Surge overloa rating: 50 Amperes peak * Low forward voltage drop * Small size: simple installation BR-3 MECHANICAL DATA * Case: Molded plastic * Epoxy: UL 94V-0 rate flame retardant * Lead: MIL-STD-202E, Method 208 guaranteed Symbols molded or marked on body * Mounting position: Any * Weight: 3.36 grams MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25 o C ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) KBPC 1005 KBPC 101 KBPC 102 KBPC 104 KBPC 106 KBPC 108 KBPC 110 SYMBOL BR305 BR31 BR32 BR34 BR36 BR38 BR310 UNITS Maximum Recurrent Peak Reverse Voltage VRRM 50 100 200 400 600 800 1000 Volts Maximum RMS Bridge Input Voltage VRMS 35 70 140 280 420 560 700 Volts VDC 50 100 200 400 600 800 1000 Maximum DC Blocking Voltage Maximum Average Forward Rectified Output Current at Tc = 50oC Peak Forward Surge Current 8.3 ms single half sine-wave Volts IO 3.0 Amps IFSM 50 Amps VF 1.0 Volts superimposed on rated load (JEDEC method) Maximum Forward Voltage Drop per element at 1.5A DC Maximum CD Reverse Current at Rated @T A = 25 oC DC Blocking Voltage per element @T C = 100 oC I 2t Rating for Fusing (t<8.3ms) 10 IR uAmps 500 I2t A 2 Sec 10 Typical Junction Capacitance ( Note1) CJ 21 Operating Temperature Range TJ -55 to + 125 0 -55 to + 150 0 Storage Temperature Range T STG pF C C NOTES : 1.Measured at 1 MHZ and applied reverse voltage of 4.0 volts 2. Thermal Resistance from Junction to Ambient and from junction to lead mounted on P.C.B. with 0.47 x 0.47" (12x12mm) copper pads. 232 NEXT BACK NEXT EXIT BACK PDF
Документация на BR310

Дата модификации: 17.01.2005

Размер: 411 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
