JQX-13F-2C-A-12VDC-1

Forward
JQX-13F C US E158859 R50126378 10002045756 28(43) 21.5 35.5 Features Small size, light weight, heavy switching power. Optional mounting ways. Firm structure, strong anti-shock & anti vibration. Suitable for automatic control, telecommunication equipment, household electrical appliances and machinery electrical facilities. Ordering Information JQX-13F 2C 1 2 a DC12V 1 L 3 4 5 ...
развернуть ▼ свернуть ▲
Внешний вид серии JQX-13F

Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 28×21.5×35.5 мм
Способ подключения выводов
Применение
Магнитная система катушки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара

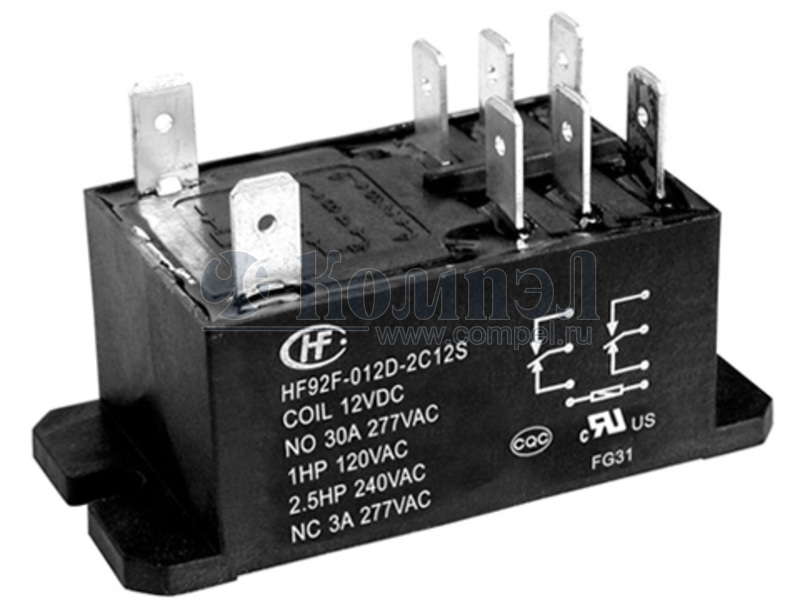

A- HFKA-T/012-2ZPT (HONGFA)

— — — —
A- HFKA-T/012-2ZST (HONGFA)

— — — —
A- HFKA/012-2ZST (HONGFA)

— 1 шт — — —

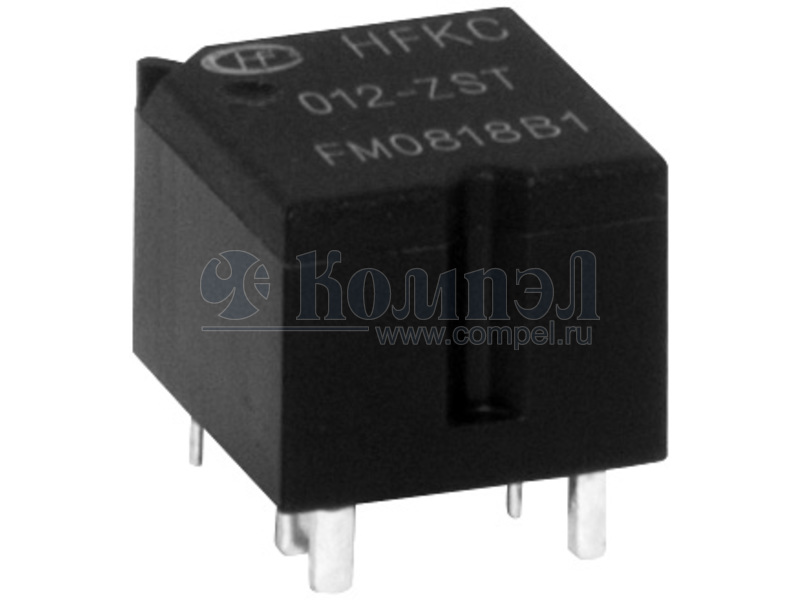

A- HFKC-T/012-2ZT (HONGFA)

— — — — —
A- HFKF-T/12-BZPT (HONGFA)

— — — —
A- HFKF-T/12-BZSPT (HONGFA)

— — — —
A- HFKF-T/12-BZST (HONGFA)

— — — —
A- HFKF-T/12-BZT (HONGFA)

— — — —
A- HFKF/12-2ZSPT (HONGFA)

— — — —
A- HFKF/12-2ZST (HONGFA)

— — — —
A- HFKF/12-BZSPT (HONGFA)

— — — —
A- HFKF/12-BZST (HONGFA)

— — — —
A- HFKF/12-BZT (HONGFA)

— — — —
A- ACT512 (PAN)

— в линейках 30 шт Реле - Конфиг: 2C; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 800 мВт; Iкомм: 20 А; UDC: 25 В — Power/Signal Relay, SPDT, Momentary, 0.067A (Coil), 12VDC (Coil), 800mW (Coil), 10A (Contact), 14VDC (Contact), DC Input, DC Output, Through Hole-Straight Mount — —

Файлы 1

показать свернуть
JQX-13F C US E158859 R50126378 10002045756 28(43) 21.5 35.5 Features Small size, light weight, heavy switching power. Optional mounting ways. Firm structure, strong anti-shock & anti vibration. Suitable for automatic control, telecommunication equipment, household electrical appliances and machinery electrical facilities. Ordering Information JQX-13F 2C 1 2 a DC12V 1 L 3 4 5 6 1 Part number JQX-13F 2 Contact arrangement 2A:2A 2B:2B 1C:1C 2C:2C 3 Terminal a:inserting type b:PCB type 4 Coil rated voltage(V) AC:6,12,24,36,48,110,120,220,240 DC:6,12,24,36,48,110 5 Cover 1:1Mode 2:2 Mode 6 Coil transient suppression L:with LED D:with diode LD:with LED & diode NIL:standard Contact Data Contact Material AgSnO2 Contact Arrangement AgCdO 2A (DPSTNO) 2B (DPSTNC) 2C (DPDT(B-M)) 1C (SPDT(B-M)) Resistive 15A, 20A/277VAC,28VDC Motor Load 1/3 HP 120VAC 240VAC Max. Switching Voltage 30VDC 300VAC Max. Switching Power 560W 5540VA Contact Resistance 50m 1 105 Operation al Electrical Life Mechanical 2 107 Contact Rating 10A/277VAC;12A/250VAC,28VDC 1/3 HP 120VAC 240VAC 1/2HP 125VAC Max. Switching Current:20A Item 4.12 of IEC 61810-7 Item 4.30 of IEC 61810-7 I tem 4 .31 of IEC 61810-7 Coil Parameter(DC) Dash numbers 006-900 012-900 024-900 036-900 048-900 110-900 Coil voltage V Rated Max. 6 12 24 36 48 110 6.6 13.2 26.4 39.6 52.8 121 Coil resistance 10% 40 160 640/650 1440 2600 11000 Pick-up voltage V(max) 80%of rated voltage 4.8 9.6 19.2 28.8 38.4 88.0 Drop-out voltage V(min) 10%of rated voltage 0.6 1.2 2.4 3.6 4.8 11.0 Coil power W 0.9 CAUTION: 1.The use of any coil voltage less than the rated coil voltage will compromise the operation of the relay. 2.Pickup and release voltage are for test purposes only and are not to be used as design criteria. Operate time ms 25 Release time ms 25 PDF
