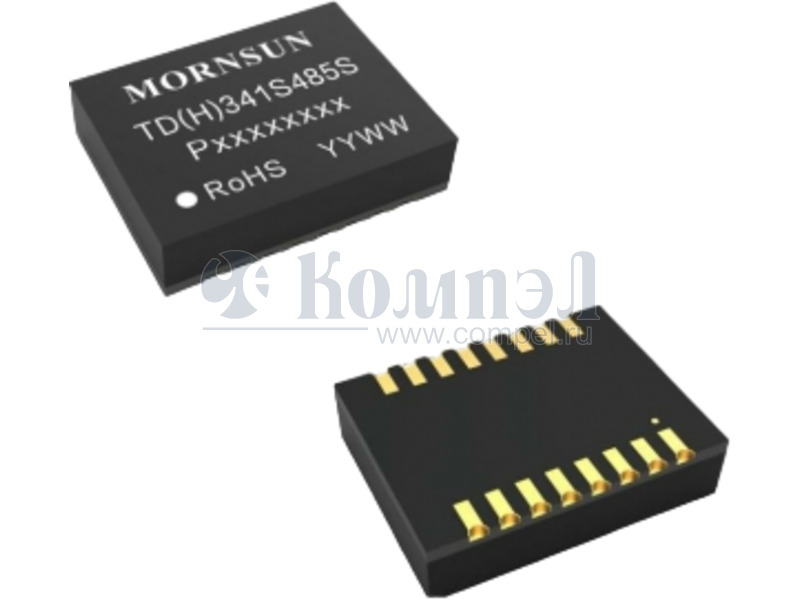

TD341S485H

Mornsun
Драйвер интерфейса RS-485, изолированный
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Поддерживаемый протокол
Особенности изолированный модуль с питанием
Поддерживаемые режимы работы
Количество передатчиков
Количество приёмников
Нагрузочная способность (узлов)
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Протокол Особенности Режим TX RX Скорость Узлов Напряжение Ток ESD Изоляция Footprint CMR FP Fail Safe Т раб Карточка
товара
P= TDH341S485H (MORNSUN)

— в ленте 200 шт — — — — — — — — — — — — — —
F~ TD341S485S (MORNSUN)

— Ultra-small, ultra-thin, chip sc

Файлы 1

показать свернуть
TD341S485H DFN package isolated RS485 Transceiver Package Features  Ultra-small, ultra-thin, chip scale DFN package  Compliant with TIA/EIA-485-A standard  Integrated isolated 3.3V power  High isolation to 5000VDC  Bus-Pin ESD protection up to 15kV(HBM)  Baud rate up to 1Mbps  >25kV/us CMTI  Low communication delay  1/8 unit load—up to 256 nodes on a bus  Bus fail-safe  Bus driver short circuit protection  Industrial operating ambient temperature range: -40℃ to +105℃  Meet AEC-Q100 standards  Meet EN62368 standards  Moisture Sensitivity Level (MSL) 3 Applications  Industrial Automation  Building Automation  Smart Electricity Meter  Remote Signal Interaction, Transmission Functional Description TD341S485H is a half-duplex enhanced transceiver designed for RS–485 data bus networks, which is fully compliant with TIA/EIA-485-A standard and is suitable for data transmission of up to 1Mbps. Receivers have an exceptionally high input impedance, which places only 1/8 of the standard load on a shared bus and up to 256 transceivers. The reliability design of A and B pin is emphasized, including driver output over current protection and enhanced ESD design. The ESD protection level of A, B pin can be up to 15kV (Human Body Model). 2023.12.13-A/2 Page 1 of 10 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на TD341S485H

_x0001_ Keywords:

Дата модификации: 27.12.2023

Размер: 1.72 Мб

10 стр.

    Публикации 1

    показать свернуть
    10 апреля 2020
    новость

    Изолированные интерфейсные модули RS-485 и CAN производства Mornsun

    Компания Mornsun выпускает широкий ассортимент интерфейсных микросхем и полнофункциональных изолированных интерфейсных модулей RS–485/232 и CAN для популярных промышленных интерфейсов. Особенности: напряжение изоляции «вход–выход»... ...читать
