A301-150-F3

MEAN WELL
DC-AC, 150Вт, Uвх=10-15В, один выход 230В, 50Гц, прямоуг. форма, 165х90х70 мм, 0...30°С, тепловая защита +60+/-5°С (корпус) Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии A300-150

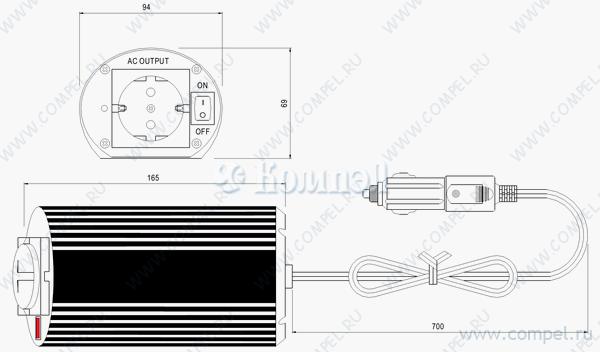

Чертеж серии A300-150



Технические характеристики

показать свернуть
Выходная мощность
Входное напряжение DC
Выходное напряжение AC
Форма выходного напряжения
Размер 165×90×70 мм
Рабочая температура
  Примечания: Сигнализация о снижении напряжения аккумуляторной батареи, Автоотключение при снижении Uвх, защита от переполюсовки, Защита от короткого замыкания, перегрузки, перенапряжения, перегрева
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i P вых U вх U вых Форма T раб Примечания Карточка
товара
P+ A301-300-F3 (MW)

— 1 шт DC-AC инвертор - P вых: 300 Вт; U вх: 12 В; U вых: 230 В; Форма: модифицированный синус... Сигнализация о снижении напряжения аккумуляторной батареи, Автоотключение при снижении Uвх, защита от переполюсовки, Защита от короткого замыкания, перегрузки, перенапряжения, перегрева

Файлы 3

показать свернуть
A301/302-150 series 150W Modified Sine Wave DC-AC Power Inverter ■ Features : 12V or 24V DC input Power ON-OFF switch Input voltage range: -15% ~ +25% Output voltage regulation:±10% Protections: Bat. Low alarm/Bat. Low shutdown/Over voltage/ Over temp./Output short/Input polarity reverse/Over load. Output waveform: Modified sine wave Topology: Microprocessor Approvals: E13 / EAC / CE / UKCA 1 year warranty E13 SPECIFICATION ORDER NO. OUTPUT INPUT A301-150-B2 A301-150 A302-150 AC VOLTAGE 110V 110V RATED POWER 150W 150W SURGE POWER 300W 300W WAVEFORM Modified sine wave Modified sine wave FREQUENCY 60Hz±1% 60Hz±1% AC REGULATION ±10% ±10% STANDARD RECEPTACLES TYPE-2* 1ea TYPE-2* 1ea LED INDICATOR Green LED for power on DC CURRENT 15A 10A NO LOAD CURRENT DRAW 0.25A 0.2A DC VOLTAGE 12V 24V VOLTAGE RANGE 10 ~ 15VDC 21 ~ 30VDC EFFICIENCY (Typ.) DC CONNECTOR FUSE 78% 700mm Cigarette plug*1ea 82% 700mm Cigarette plug*1ea 15A* 1ea 10A* 1ea BAT. LOW ALARM 10±0.5V 20.5±1V 9.5±0.5V 19.5±1V BAT. LOW SHUTDOWN OVER VOLTAGE PROTECTION OVER TEMPERATURE ENVIRONMENT SAFETY & EMC OTHERS A302-150-B2 SAFETY MODEL NO. 30~32V 15 ~ 17V 60±5℃ / 140±9 F o OUTPUT SHORT Shut-off; Broken BAT. POLARITY By fuse open WORKING TEMP. WORKING HUMIDITY 0 ~ 30℃@100% load, 40℃@50% load 20% ~ 90% RH non-condensing STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT -30 ~ +70℃ / -22 ~ +158 F, 10 ~ 95% RH o SAFETY STANDARDS ISOLATION RESISTANCE ±0.05% / ℃ (0 ~ 50℃) EAC TP TC 004 approved I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH EMI RADIATION EMS IMMUNITY Compliance to BS EN/EN55014-1, EAC TP TC 020 Compliance to BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 LVD MTBF DIMENSION Compliance to BS EN/EN62368-1 PACKING COOLING 0.5Kg ; 30pcs / 17Kg / CARTON APPLICATIONS 200Khrs min. MIL-HDBK-217F(25℃) 122*73*45mm (L*W*H) By air convection Home appliance, Power tools, Office and Portable equipment and Vehicle ...etc. AC Output Receptacles (optional) TYPE-1 TYPE-2 JAPAN USA File Name: A301/302-150-SPEC 2021-06-28 PDF
Документация на A302-150-F3

A301,302-150.cdr

Дата модификации: 28.07.2021

Размер: 107.5 Кб

4 стр.

Миниатюрный преобразователь постоянного напряжения аккумуляторной батареи в переменное напряжение 230 В/50Гц (инвертор) Модели 150 Вт: A301-150-F3 (12 В), A302-150-F3 (24 В) Инструкция по эксплуатации Пожалуйста, прочтите руководство пользователя перед использованием. © Авторы перевода приложили все возможные усилия для того, чтобы сделать его качественным и достоверным. Все технические данные и параметры сверены с фирменным описанием изделий с сайта www.meanwell.com. Однако при возникновении разночтений между переводом и оригиналом на английском языке, а также во всех затруднительных случаях следует полагаться на информацию, изложенную в оригинале. —1— PDF
Инструкция на серию A300-150

Дата модификации: 25.03.2008

Размер: 402.1 Кб

3 стр.

150W Modified Sine Wave DC-AC Power Inverter A-301/302-150 series Features : 12V or 24V DC input Power ON-OFF switch Input voltage range: -15% ~ +25% Output voltage regulation: 10% Protections: Bat. Low alarm/Bat. Low shutdown/Over voltage/ Over temp./Output shout/Input polarity reverse/Over load. Output waveform: Modified sine wave Topology: Microprocessor Approvals: e13/ CE 1 year warranty E S SPECIFICATION Germany ORDER NO. OUTPUT A301-150-B2 INPUT A-300-150W A-300-150W AC VOLTAGE 110V 110V RATED POWER 150W 150W SURGE POWER 300W 300W WAVEFORM Modified sine wave Modified sine wave FREQUENCY 60Hz 1% 60Hz 1% ENVIRONMENT SAFETY & EMC OTHERS 10% TYPE-2* 1ea LED INDICATOR Green LED for power on DC CURRENT 15A 10A NO LOAD CURRENT DRAW 0.25A 0.2A DC VOLTAGE 12V 24V VOLTAGE RANGE 10 ~ 15VDC 21 ~ 30VDC EFFICIENCY (Typ.) DC CONNECTOR FUSE 78% 700mm Cigarette plug*1ea 82% 700mm Cigarette plug*1ea 15A* 1ea 10A* 1ea BAT. LOW ALARM 10 0.5V 20.5 1V 9.5 0.5V 19.5 1V 15~17V 30~32V 60 5 E S Germany LVD tested 10% STANDARD RECEPTACLES BAT. LOW SHUTDOWN OVER VOLTAGE PROTECTION OVER TEMPERATURE tested A302-150-B2 SAFETY MODEL NO. AC REGULATION EMC TYPE-2* 1ea / 140 9oF OUTPUT SHORT Shut-off; Broken BAT. POLARITY By fuse open WORKING TEMP. WORKING HUMIDITY 0 ~ 30 @100% load, 40 @50% load 20% ~ 90% RH non-condensing STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT ISOLATION RESISTANCE -30~+70 / -22~+158oF, 10~95% RH 0.05% / (0~50 ) I/P-O/P:100M Ohms / 500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, 72/ 245/ CEE, 95/ 54/ CE Compliance to EN61000-4-2,3 EMS IMMUNITY Compliance to EN60950 LVD MTBF DIMENSION 200Khrs min. MIL-HDBK-217F(25 122*73*45mm (L*W*H) ) PACKING 0.5kg ; 30pcs / 17kg / CARTON COOLING APPLICATIONS By air convection Home appliance, Power tools, Office and Portable equipment and Vehicle ...etc. AC Output Receptacles (optional) TYPE-1 TYPE-2 TYPE-3 TYPE-4 TYPE-5 TYPE-6 USA USA EUROPE UNIVERSAL AUSTRALIA U.K File Name: A-301/302-150-SPEC 2005-08-24 PDF
Документация на серию A300-150

A-301,302-150-B.cdr

Дата модификации: 30.08.2005

Размер: 252.4 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
