DR-15-5

MEAN WELL
AC/DC преобразователи на DIN рейку
развернуть ▼ свернуть ▲
Фотография серии DR-15

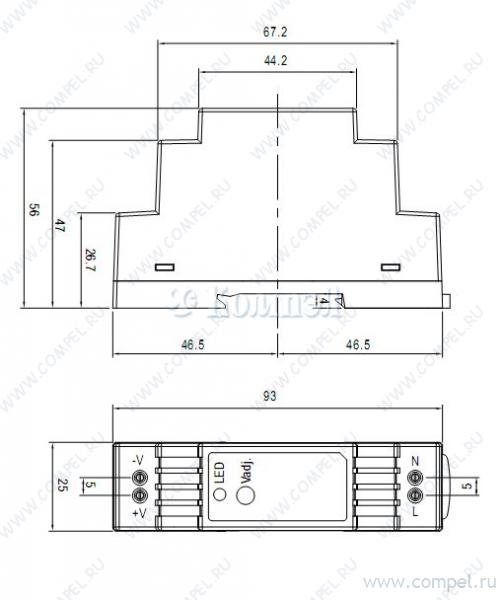

Чертеж серии DR-15



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 25×93×56 мм
Рабочая температура
Примечание Низкое энергопотребление (менее 0,5 Вт) при работе без нагрузки
