RPS-75-24

MEAN WELL
AC/DC преобразователь: открытый; 75 Вт; выход 24В @ 4.2А; вход: 90...264VAC / 127...370VDC; -20...70°C
развернуть ▼ свернуть ▲
Фотография серии RPS-75

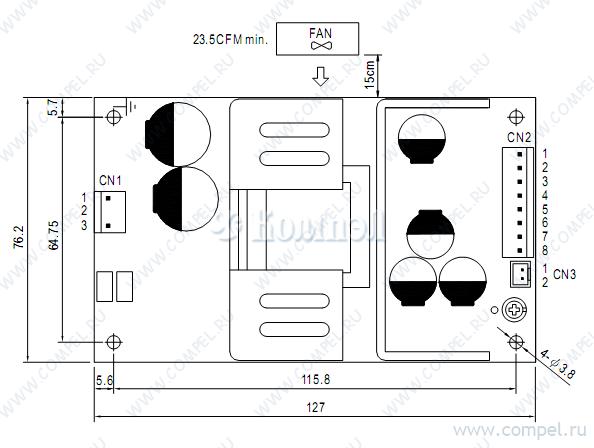

Чертеж серии RPS-75



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 127×76×31 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LPS-75-24 (MW)

— в коробках 24 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 22...27 В; I1: до 3.2 А;... КЗ, перегрузка, перенапряжение —
A+ ELP-75-24 (MW)

— 1 шт — —
A+ PVA70-27B24 (MORNSUN)

—

 — — — — — — AC-DC Regulated Power Supply Module
A+ LO75-26B24 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — Specific power supply designing for smart grid

Файлы 2

показать свернуть
75W Reliable Green Medical Power Supply RPS-75 series User’s Manual + EN 60601-1 IEC 60601-1 8 ANSI/AAMI ES60601-1 BS EN/EN60601-1 IEC60601-1 + TPTC004 ■ Features 5"×3" compact size Medical safety approved (2 x MOPP) according to ANSI/AAMI ES60601-1 and IEC/BS EN/EN60601-1 Suitable for BF application with appropriate system consideration 75W convection,100W force air EMI Class B for ClassⅠconfiguration No load power consumption<0.75W Remote sense functiom Protections: Short circuit / Overload / Over voltage ■ Applications Oral irrigator Hemodialysis machine Medical computer monitors Sleep apnea devices Lifetime > 80K hours Operating altitude up to 3000 meters 3 years warranty ■ Description RPS-75 is a 75W highly reliable green PCB type medical power supply with a high power density on the 5” by 3” footprint. It accepts 90~264VAC input and offers various output voltages between 3.3V and 48V. The working efficiency is up to 86% and the extremely low no load power consumption is down below 0.75W. RPS-75 is able to be used for ClassⅠ (with FG) system design. The extremely low leakage current is less than 150μA. In addition, it conforms to international medical regulations (2*MOPP) and EMC BS EN/EN55011, perfectly fitting all kinds of BF rated “patient contact” medical system equipment. ■ Model Encoding RPS - 75 - 3.3 Output voltage Rated wattage Series name File Name:RPS-75-SPEC 2021-09-15 PDF
Документация на RPS-75-5

RPS-75-20210915.cdr

Дата модификации: 17.11.2021

Размер: 136.4 Кб

4 стр.

RPS-75 75W Single Output Medical Type series Features : Universal AC input/Full range Low leakage current<200uA Protections: Short circuit / Overload / Over voltage Free air convection for rated power and 23.5CFM forced air convection for peak load UL60601-1/IEC60601-1/EN60601-1 medical safety approved No load power consumption<0.75W Fixed switching frequency at 65KHz 3 years warranty EN60601-1 IEC60601-1 SPECIFICATION MODEL OUTPUT RPS-75-3.3 RPS-75-5 RPS-75-12 RPS-75-15 RPS-75-24 RPS-75-36 DC VOLTAGE 3.3V 5V 12V 15V 24V 36V 48V RATED CURRENT 15A 14A 6.3A 5A 3.2A 2.1A 1.6A CURRENT RANGE 0 ~ 20A 0 ~ 18.7A 0 ~ 8.3A 0 ~ 6.7A 0 ~ 4.2A 0 ~ 2.8A 0 ~ 2.1A RATED POWER 49.5W 70W 75.6W 75W 76.8W 75.6W 76.8W PEAK LOAD (23.5CFM) 66W 94W 99.6W 100.5W 100.8W 100.8W 100.8W 80mVp-p 120mVp-p 150mVp-p 240mVp-p 300mVp-p 300mVp-p 4.75 ~ 5.5V 11.4 ~ 13.2V 13.5 ~ 16.5V 22.8 ~ 27.6V 34.2 ~ 39.6V 45.6 ~ 52.8V RIPPLE & NOISE (max.) Note.2 80mVp-p VOLTAGE ADJ. RANGE VOLTAGE TOLERANCE Note.3 2.0% 2.0% 1.0% 1.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 1.5% 1.5% 1.0% 1.0% 1.0% 1.0% 1.0% 86% 86% 41.4 ~ 48.6V 55.2 ~ 64.8V LOAD REGULATION INPUT SETUP, RISE TIME 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 100ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 78% 1A/230VAC LEAKAGE CURRENT Earth leakage current <200uA / 264VAC, Patient leakage current <100uA/264VAC OVERLOAD 140 ~ 180% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION OTHERS SAFETY STANDARDS WITHSTAND VOLTAGE COLD START 25A/115VAC 3.8 ~ 4.46V 5.75 ~ 6.75V 83% 85% 50A/230VAC 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power to recover -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 45 10 ~ 500Hz, 2G 10min./1cycle, Period for 60min.each along X, Y, Z axes UL60601-1,TUV EN60601-1 Approved I/P-O/P:4KVAC I/P-FG:1.5KVAC O/P-FG:1.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55011 (CISPR11), EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN60601-1-2, EN61000-6-2, EN61204-3 heavy industry level, EN61204-3 Medical level, criteria A DIMENSION PACKING NOTE 82% 73% 1.5A/115VAC WORKING TEMP. (Note 4) 20ms/115VAC at full load 127 ~370VDC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) OVER VOLTAGE EMC 500ms, 30ms/115VAC at full load EFFICIENCY(Typ.) PROTECTION SAFETY & 2.9 ~ 3.6V RPS-75-48 446.8K hrs min. MIL-HDBK-217F (25 127*76.2*31mm (L*W*H) 0.23Kg; 63pcs/15.5Kg/1.35CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. File Name:RPS-75-SPEC 2006-12-18 PDF
Документация на серию RPS-75

RPS-75.cdr

Дата модификации: 12.01.2007

Размер: 297.3 Кб

2 стр.
