U65S108-P2J

MEAN WELL
Адаптеры сетевые
развернуть ▼ свернуть ▲
Фотография серии U65S

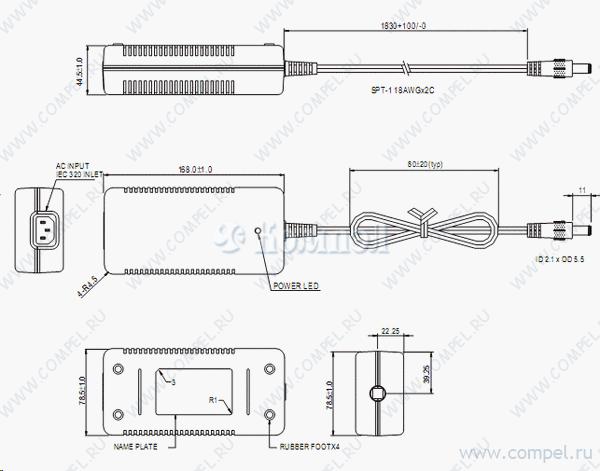

Чертеж серии U65S



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 168×78.5×44.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ GST90A24-P1M (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — —
A+ NGE90E24-P1J (MW)

— в коробках 8 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ GSM90A24-P1M (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ GSM90B24-P1M (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24 В; I1: до 3.75 А; Ста... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ OWA-90U-24 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — — —
A+ OWA-90U-24-P1M (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — — —
A+ NGE90I24-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — Сетевая вилка заказывается дополнительно (EU/US/UK/AU/CN)
A+ NGE90U24-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —

Файлы 1

показать свернуть
U65S 80W AC-DC Single Output Desktop series Features : 3 pole AC inlet IEC320-C14 Class power (with earth pin) Full output 3~48V safety approval Protections: Short circuit/ Over load/ Over voltage Fix switching frequency and regulation LED indicator for power on Fully enclosed plastic case Topology: PWM 3882 circuit With power ON/OFF switch(option) Approvals: UL/ CUL/ TUV/ CB/ CE 1 year warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. SAFETY MODEL NO. DC VOLTAGE OUTPUT geprUfre Sicherheit U65S105-P2J U65S106-P2J U65S107-P2J U65S108-P2J U65S109-P2J U65S111-P2J SPU65-105 SPU65-106 SPU65-107 SPU65-108 SPU65-109 SPU65-111 Note.2 12V 15V 18V 24V 6.66A 5.33A 4.44A 3.33A 29V 2.75A 48V RATED CURRENT CURRENT RANGE 0~ 6.66A 0 ~ 5.33A 0 ~ 4.44A 0 ~3.33A 0 ~ 2.75A 0 ~ 1.66A RATED POWER 80W 80W 80W 80W 80W 80W 100mVp-p 120mVp-p 150mVp-p 180mVp-p 240mVp-p RIPPLE & NOISE (max.) Note.3 100mVp-p 1.66A VOLTAGE ADJ. RANGE INPUT Fixed VOLTAGE TOLERANCE Note.4 4.0% 3.0% 3.0% 2.0% 2.0% 2.0% LINE REGULATION Note.5 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION Note.6 3.5% 2.5% 2.0% 1.5% 1.5% 1.0% SETUP, RISE, HOLD TIME 800ms, 50ms, 16ms at full load VOLTAGE RANGE 95 ~ 264VAC FREQUENCY RANGE 47~63Hz EFFICIENCY (Typ.) 75% AC CURRENT 1.9A / 100VAC INRUSH CURRENT (max.) LEAKAGE CURRENT (max.) 40A / 230VAC 0.75mA / 240VAC OVER LOAD 110~160% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed PROTECTION OVER VOLTAGE 140~370VDC 76% 77% Protection type : Shut down o/p voltage, re-power on to recover 0~+ 40 (Refer to output load derating curve) WORKING HUMIDITY 20%~90% RH non-condensing SAFETY STANDARDS 80% 81% 110~140% rated output voltage WORKING TEMP. ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 78% -20~+85 , 10~95% RH 0.03% / (0~50 ) 10~500Hz, 2G 3AXES 10min./1cycle, period for 60min. each along X, Y, Z axes UL1950, EN60950 Approved WITHSTAND VOLTAGE I/P-O/P:3KVAC , I/P-FG:1.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P,I/P-FG:100M Ohms / 500VDC EMI CONDUCTION & RADIATION Compliance to EN55022(CISPR22) class B EMC (Note. 7) OTHERS CONNECTOR NOTE HARMONIC CURRENT Compliance to EN61000-3-2,3 EMS IMMUNITY MTBF 100K hrs min. DIMENSION PACKING PLUG CABLE Compliance to EN61000-4-2,3,4,5,6,8,11, Light industry level, criteria A MIL-HDBK-217F (25 ) 168*78.5*44.5mm (L*W*H) 0.75kg; 25pcs / 19kg / CARTON Standard type P2J: 2.1 * 5.5 * 11mm, center positive for stock ; Other type available by customer requested Standard type 180cm of SPT-1, 18Awg*2c for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerence: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 0% to 100% rated load. 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:U65S-SPEC 2005-03-14 PDF
Документация на серию U65S

U65S.cdr

Дата модификации: 29.03.2005

Размер: 90.1 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
