EVQP7A01P

Panasonic Industrial Europe GmbH
Light Touch Switches/EVQP7/P3/9P7 3.5 mm×2.9 mm Side-operational SMD Light Touch Switches Type: EVQP7/EVQP3/EVQ9P7 Features External dimensions : 3.5 mm×2.9 mm, Height 1.35 mm A wide range of terminal type : L-shape, J-bent, Straight High mount ability Push plate strength enhanced type Recommended Applications Operation switches for portable electronic equipment (Mobile phones, Digital stil...
развернуть ▼ свернуть ▲

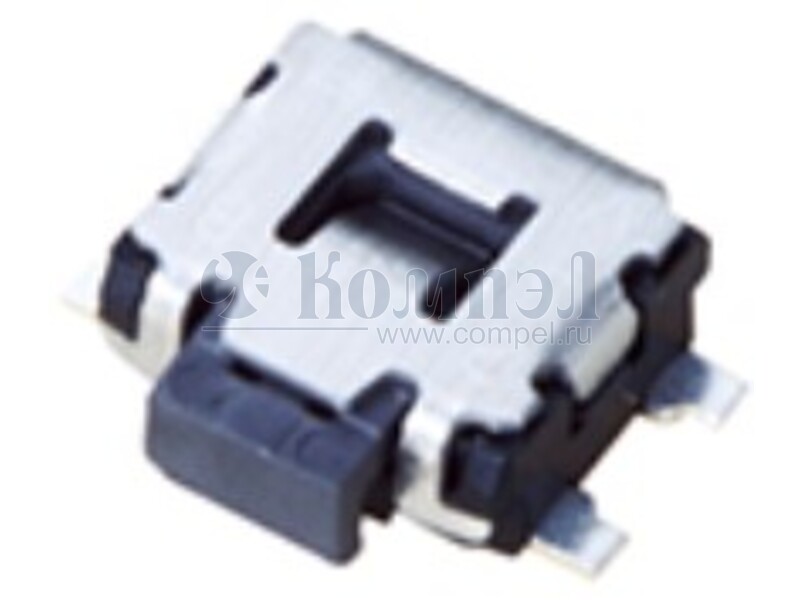

Внешний вид серии EVQP7

Технические характеристики

показать свернуть
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Тип актуатора
Тип монтажа
Относительная ориентация на плате
Сила нажатия для переключения
Особенности
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип Imax Umax Актуатор Монтаж Ориентация Сила Особенности Примечание Карточка
товара
P= EVQP7A01K (PAN)

— 15 шт Keypad Switch, 1 Switches, SPST, Momentary, 0.05A, 12VDC, 2.2N, Solder Terminal, Surface Mount-right Angle

Файлы 2

показать свернуть
Light Touch Switches/EVQP7/P3/9P7 3.5 mm×2.9 mm Side-operational SMD Light Touch Switches Type: EVQP7/EVQP3/EVQ9P7 Features External dimensions : 3.5 mm×2.9 mm, Height 1.35 mm A wide range of terminal type : L-shape, J-bent, Straight High mount ability Push plate strength enhanced type Recommended Applications Operation switches for portable electronic equipment (Mobile phones, Digital still cameras, Camcorders, Portable audio players, etc.) Explanation of Part Numbers 1 2 3 4 P Product Code 9 5 6 7 8 9 73 P TypeOperating Force Product Height Specifications Type Snap action / Push-on type SPST Rating 10 μA 2 V DC to 50 mA 12 V DC (Resistive load) Contact Resistance 500 mΩ max. Insulation Resistance Electrical 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) Operating Force Mechanical 1.6 N, 2.2 N Push Travel Endurance 0.2 mm Push Strength 30 N (1 minute) Operating Life 100,000 cycles min. Operating Temperature –20 °C to +70 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Minimum Quantity/Packing Unit 5,000 pcs. Embossed Taping (Reel Pack) Quantity/Carton  LQGXVWULDOSDQDVRQLFFRPDFH 25,000 pcs. ー1ー PDF
Документация на серию EVQP7

3.5mm x 2.9mm Side-operational SMD ANCTB21E_201903-Fd

Дата модификации: 07.07.2020

Размер: 370.8 Кб

9 стр.

Light Touch Switches/EVQP7/P3/9P7 3.5 mm×2.9 mm Side-operational SMD Light Touch Switches Type: EVQP7/EVQP3/EVQ9P7 ■ Features ● External dimensions : 3.5 mm×2.9 mm, Height 1.35 mm ● A wide range of terminal type : L-shape, J-bent, Straight ● High mount ability ● Push plate strength enhanced type ■ Recommended Applications ● Operation switches for portable electronic equipment (Mobile phones, Digital still cameras, Camcorders, Portable audio players, etc.) ■ Explanation of Part Numbers 1 2 3 & 7 2 Type 4th, 5th, 6th P7< P3< 9P7 4 · Terminal Type · With Ground Terminal, Without Ground Terminal · With Boss, Without Boss · Operating Force 5 6 7 8 9   1 7th & 8th Mounting Height 01 1.35 mm 9th P Push Plate · Black · Push Plate Strength Enhanced Type ■ Specifications Type Snap action / Push-on type SPST Rating Contact Resistance Electrical Insulation Resistance Dielectric Withstanding Voltage Bouncing Operating Force Mechanical Endurance Push Travel 500 mΩ max. 100 MΩ min. (at 100 Vdc) 250 Vac (1 minute) 10 ms max. (ON, OFF) 1.6 N, 2.2 N 0.2 mm Push Strength 30 N (1 minute) Operating Life 100000 cycles min. Operating Temperature Storage Temperature Minimum Quantity/Packing Unit Quantity/Carton 10 μA 2 Vdc to 50 mA 12 Vdc (Resistive load) –20 °C to +70 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) 5000 pcs. Embossed Taping (Reel Pack) 25000 pcs. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 01 Sep. 2013 PDF
Документация на EVQ9P701P

EVQP7_E.indd

Дата модификации: 06.09.2013

Размер: 150.4 Кб

4 стр.
