CEP125NP-2R2MC-U

SUMIDA Co.
Дроссель 2.2 мкГн ±20%, 12.5 А
развернуть ▼ свернуть ▲
Фотография серии CEP125

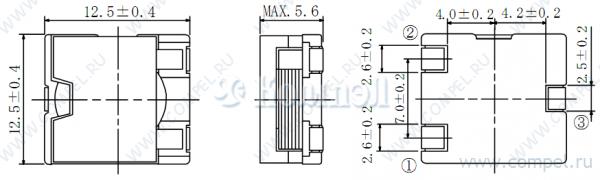

Чертеж серии CEP125

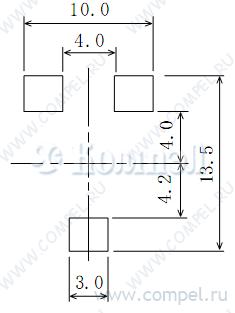

Footprint серии CEP125
Схема серии CEP125

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 12.5×12.5×5.6 мм
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ ETQP4M2R2KVC (PAN)

— в ленте 1000 шт — — — — — — — —
A+ ETQP5M2R0YLC (PAN)

— 1000 шт — — — — — — — —

Файлы 1

показать свернуть
Power Inductors <SMD Type: CEP Series> Type: CEP125 ◆ Product Description ・12.9×12.9mm Max. (L×W), 5.6mm Max. height ・Standard Type,High Power Type,Ultra Power Type are available. ・Inductance range : 0.68～10µH(Standard type ); 0.47～7.2µH(High Power type); 0.35～5.6µH (Ultra Power Type). ・Saturation Current range: 5.0～20.4A(Standard type ) ; 7.8～28.8A (High Power type); 9.5～35.0A (Ultra Power Type). ・Temperature rise current range 7.6～19.5A ・Custom design is available. ◆ Feature ・ Mn-Zn core used, Flat wire used. ・ Super high current Inductors, ideally used in portable computer CPU power supply. ・ RoHS Compliance ◆ Dimensions (mm) MAX.5.6 4.0±0.2 4.2±0.2 ◆ Land Pattern (mm) 2.5±0.2 ② 7.0±0.2 2.6±0.2 12.5±0.4 2.6±0.2 12.5±0.4 ③ ① ◆Schematics (Bottom) 10.0 4.0 ③ 13.5 4.2 4.0 ② ① 3.0 Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CEP125

Дата модификации: 07.05.2008

Размер: 167.8 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
